ERON-NABEYA雅朗精密平口钳LOCK-TIGHT图1
￥待询价（提交订单10分钟内获取专属报价单）

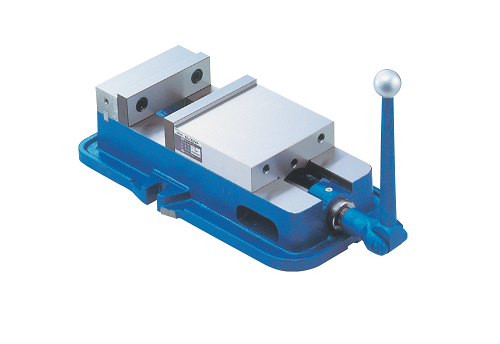

自营ERON-NABEYA雅朗精密平口钳LOCK-TIGHT

产品亮点：采用防上浮机构，可防止活动钳身及工件上浮。
品　　牌
ERON(雅朗)
产品分类
精密平口钳
型　　号
LOCK-TIGHT
配送仓库
国内仓库
货　　期
服务保障
发票保障
支付方式
支付宝 微信支付 银行转账

品牌专区

售前咨询：0769-22186189

进入专区
  • 选配推荐
  • 最新发布
产品详情
采用防上浮机构，可防止活动钳身及工件上浮。

附 件 标准导位块(2个1组)适用槽宽18mm･･･1组

手柄･･･1根

吊环螺栓･･･2个(仅限LT250M、LT250MG)

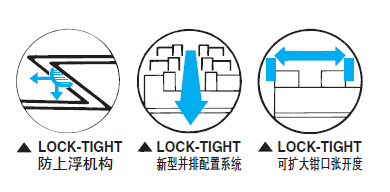

●采用防上浮机构，可防止活动钳身及工件上浮。

●可锻铸铁制，夹紧时不会发生弯曲、损坏。

●滑动面采用火焰淬火(HRC45)，耐磨损性优异。

●精度优于原JIS 0级。

●即使发生损耗，也可方便地分解，进行精度修复。

●并排配置规格品的并排配置精度在0.01以内。



图片参数



ERON-NABEYA雅朗精密平口钳LOCK-TIGHT
  ERON-NABEYA雅朗精密平口钳LOCK-TIGHT  ERON-NABEYA雅朗精密平口钳LOCK-TIGHT

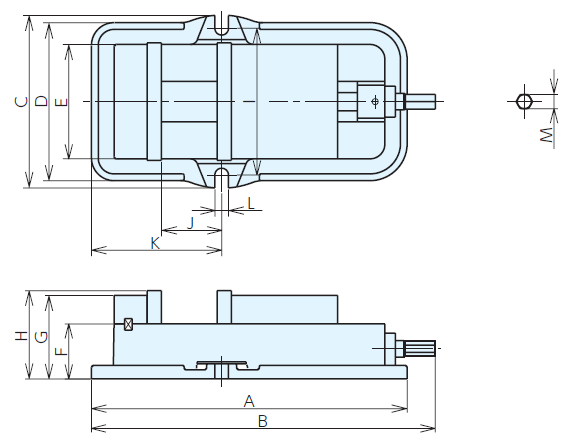

尺寸表

型号

A

B

C

D

E

F

G

H

I

J

K

L

M

价格

LT100M

319

337

161

146

101

57

85

89

133

54

127.5

15

14

立即询价

LT125M

356

387

187

178

126

64

97

102

156

59

140

15

16

立即询价

LT150M

425

463

230

210

151

73

111

117

192

80

173

18

19

立即询价

LT200M

553

588

290

279

202

84

134

141

250

92

215

22

22

立即询价

LT250M

694

737

370

334

253

98.5

161.5

174

310

119

270

24

22

立即询价
规格

型号

钳口

钳口

钳口

标准导位块

夹紧力

重量kg

LT-M

LT-MG(并排配置规格）

价格

宽度

高度

张开度

宽度

kN

订单号

型号

订单号

型号

LT100M

101

32

102

18

40

16

32101

LT100M

32446

LT100MG

立即询价

LT125M

126

38

112

18

40

25

32102

LT125M

32447

LT125MG

立即询价

LT150M

151

44

143

18

40

36

32103

LT150M

32448

LT150MG

立即询价

LT200M

202

57

190

18

40

65

32104

LT200M

32449

LT200MG

立即询价

LT250M

253

75.5

248

18

50

135

32105

LT250M

32450

LT250MG

立即询价

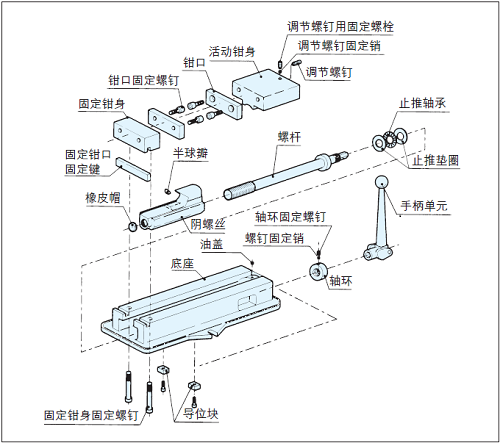

分解结构图

ERON-NABEYA雅朗精密平口钳LOCK-TIGHT

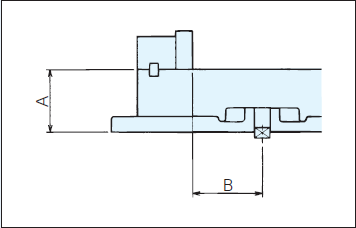

■订购并排配置品

(无论配置多少台，A、B的误差均可调整在0.01以内)只要制造编号（贴于外壳及底座）末尾的字母相同，无论多少台均可并排配置（采用标准导位块时）。无需并排配置费用。
◆初次订购时

请订购并排配置规格品（末尾符号G）。订购时，请注明所用机床的槽宽。
◆追加订购时

请注明现有平口钳的制造编号（刻印在铭牌上）的末尾字母符号和导位块宽度。






















 ERON-NABEYA雅朗精密平口钳LOCK-TIGHT

 ■钳口张开度增大
通过更换钳口位置，可增大钳口张开度。
◆各种钳口更换位置的钳口张开

ERON-NABEYA雅朗精密平口钳LOCK-TIGHT

LT100M

0-102

48-150

115-217

163-265

LT125M

0-112

56-168

140-252

196-308

LT150M

0-143

63-206

160-303

223-366

LT200M

0-190

85-275

199-389

284-474

LT250M

0-248

110-358

233-501

366-614
  ◆钳口更换方法


ERON-NABEYA雅朗精密平口钳LOCK-TIGHT

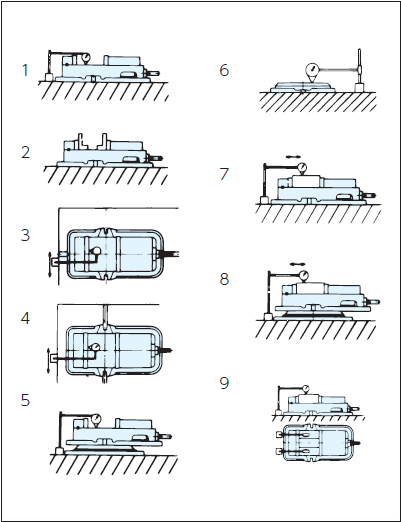

编号

检查项目（每100mm)标准

原JIS标准(0级)

NABEYA标准值

1

底座底面与钳口滑动面的平行度

0.015

0.010

2

钳口与钳口滑动面的垂直度(应小于直角）

0.030

0.015

3

底座底面的T型槽导向片与钳口夹紧面的垂直度

0.015

0.010

4

底座底面的T型槽导向片与钳口夹紧面的平行度

0.015

0.010

5

旋转台底面与钳口滑动面的平行度

0.020

0.015

6

旋转台底面与顶面的平行度

—

0.010

夹紧精度

7

夹紧后试块顶面与底座底面的平行度

0.020

0.015

8

夹紧后试块顶面与旋转台底面的平行度

0.030

0.020

9

夹紧后试块顶面的上浮

0.030

0.015
  ERON-NABEYA雅朗精密平口钳LOCK-TIGHT
