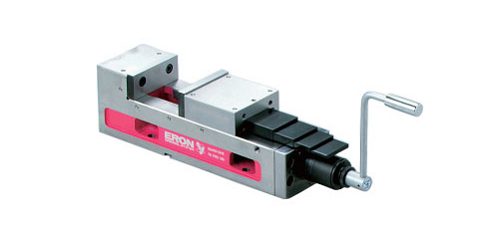

自营ERON-NABEYA雅朗 LTFH型 FA快夹平口钳

附件

标准安装夹具套装（2组1套） 适用T型槽宽18mm...2套

标准导位块(2个1组) 适用槽宽18mm...1组

手柄...1根、吊具...1套

●采用新开发的机械增压机构，旋转1圈左右即可快速、轻松地增压。

●只需用手旋转调节度盘，即可方便地设定夹紧力。

●夹紧力一旦设定，就只在该夹紧力下动作，因此可进行稳定的重复作业。

●采用机械增压机构，温度变化对夹紧力的影响小，且无需更换密封件等消耗品。

●采用防上浮机构，可防止活动钳身及工件上浮。

●底座为可锻铸铁制，夹紧时不会发生弯曲、损坏。

●滑动面采用火焰淬火(HRC45)，耐磨损性优异。

●精度优于原JIS 0级。

●并排配置规格品的并排配置精度在0.01以内。

●手柄与机床工作台发生冲突时，请使用手柄连接杆（另售）。

●LTFH型不仅在立式、也可在卧式加工中心适合工作台固定

使用、背靠背使用等多种情况。

图片参数

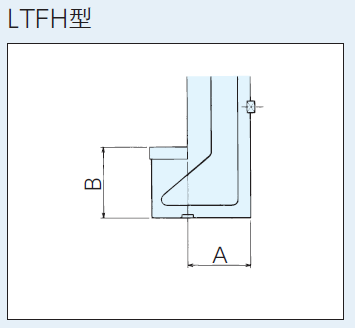

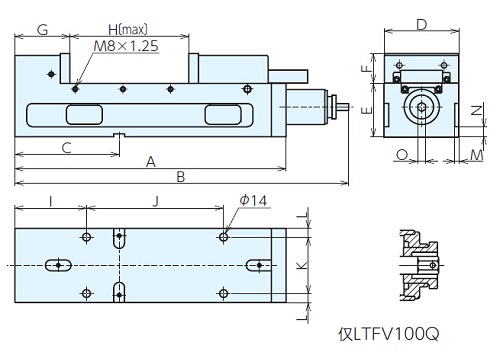

尺寸表

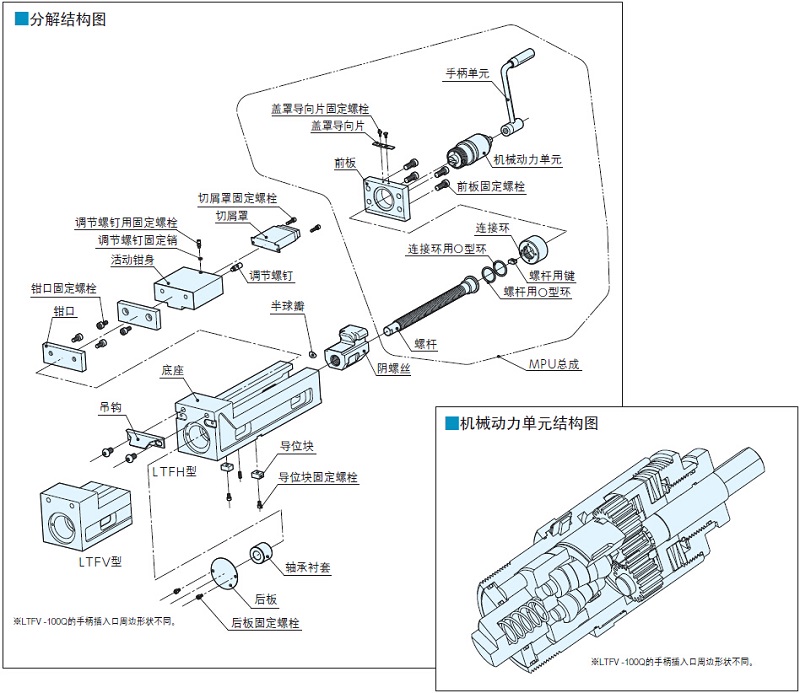

分解结构图

■订购并排配置品(无论配置多少台，A、B的误差均可调整在0.01以内) 只要制造编号（贴于外壳及底座）末尾的字母相同，无论多少台均可并排配置（采用标准导位块时）。 无需并排配置费用。 ◆初次订购时 请订购并排配置规格品（末尾符号G） 订购时，请注明所用机床的槽宽。 ◆追加订购时 请注明现有平口钳的制造编号（刻印在铭牌上）的末尾字母符号。

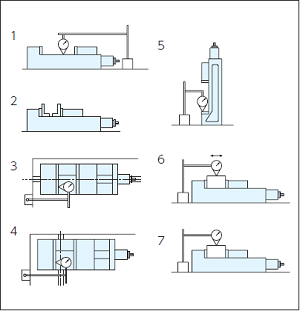

编号检查项目（每100mm）标准原JIS标准（0级）NABEYA标准值1底座底面与钳口滑动面的平行度0.0150.0102钳口与钳口滑动面的垂直度0.0300.0153底座底面的T型槽导向片与钳口夹紧面的垂直度0.0150.0154底座底面与钳口夹紧面的平行度。适用于LTFV型0.0150.0155底座底面与钳口夹紧面的平行度。适用于LTFH型—0.0156夹紧后试块顶面与底座底面的平行度0.0200.0157夹紧后试块顶面的上浮0.0300.015
