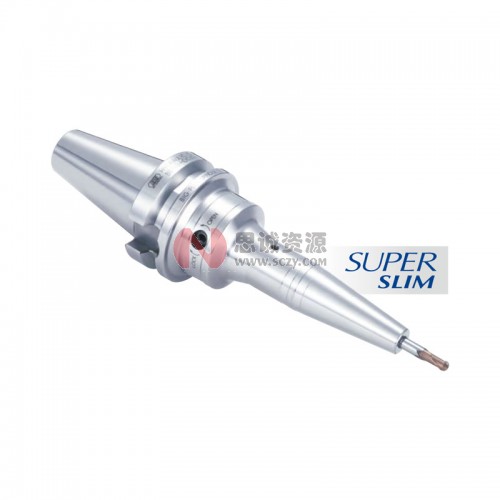

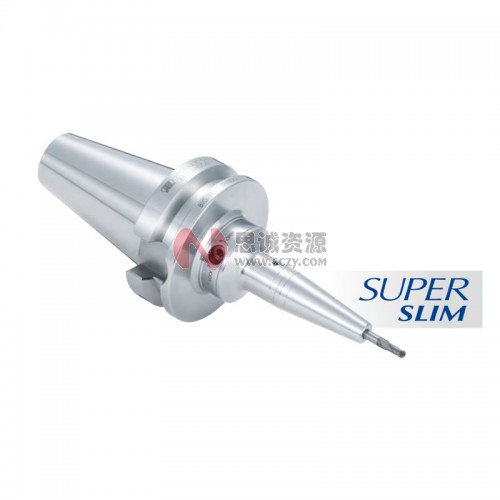

自营日本BIG液压刀柄超细长型BBT/BT

适合汽车零部件加工、模具加工等各种高精度加工。能将工件干涉控制在最小的细长设计。

适合汽车零部件加工、模具加工等各种高精度加工。能将工件干涉控制在最小的细长设计。

超细长型，夹持直径：Φ3~Φ12

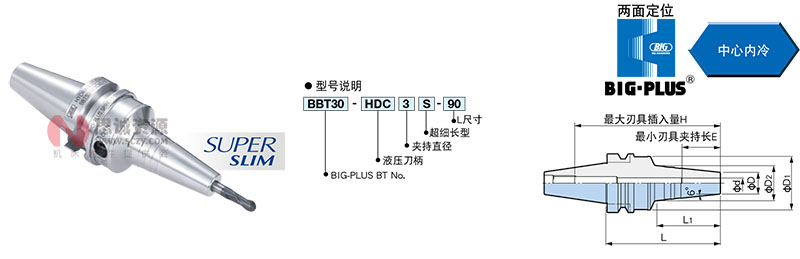

BIG-PLUS BBT基础柄型号	夹持直径 φd	φD	φD1	φD2	L	L1	最大刃具插入量 H	最小刃具夹持长 E	重量 （kg）
BBT30-HDC3S-90	3	14	42	25	90	50	（113）	16	0.65
BBT30-HDC4S-60	4		46	20	60	28	（84）	19	0.51
BBT30-HDC4S-90			42	25	90	50	（113）		0.65
BBT30-HDC5S-90	5							22	0.65
BBT30-HDC6S-90	6							25	0.65
BBT30-HDC8S-90	8	17		28				31	0.67
BBT30-HDC10S-90	10	19	44	30				33	0.70
BBT30-HDC12S-90	12	21	46	32			113	36	0.72





---

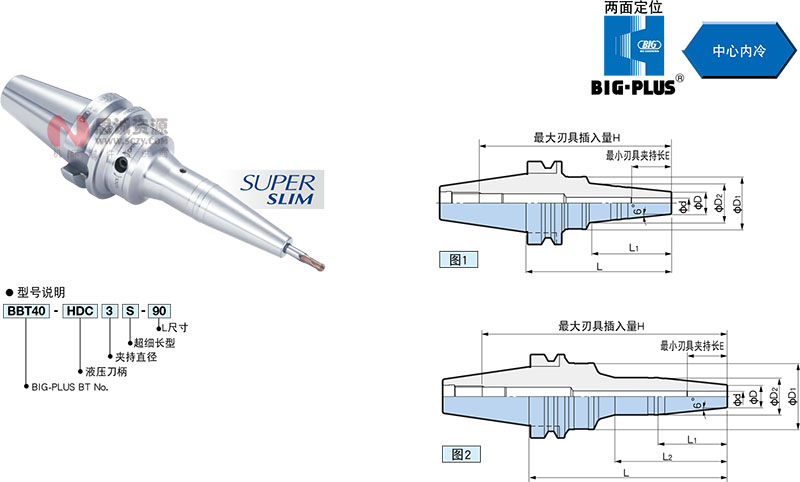

型号	图	夹持直径 φd	φD	φD1	φD2	L		L1	L2	最大刃具插入量 H	最小刃具夹持长 E	重量 （kg）
BBT40-HDC3S-90	1	3	14	38	24	90		44	一	(125)	16	1.3
BBT40-HDC4S-60	1	4	14	38	19	60		22	一	(95)	19	1.2
BBT40-HDC4S-90					24	90		45		(125)		1.3
BBT40-HDC4S-135	2			44	26	135		57	84	(170)		1.4
BBT40-HDC6S-110	1	6	14	38	27	110		60	一	(145)	25	1.3
BBT40-HDC6S-150	2			48	26	150		57	85	(185)		1.6
BBT40-HDC8S-110	1	8	17	40	30	110		60	一	(145)	31	1.4
BBT40-HDC8S-150	2			50	28	150		52	85	(185)		1.7
BBT40-HDC10S-110	1	10	19	42	32	110		60	一	(145)	33	1.4
BBT40-HDC10S-150	2			50	30	150		52	85	(185)		1.7
BBT40-HDC12S-110	1	12	21	44	34	110		60	一	(145)	36	1.4
BBT40-HDC12S-150	2			50	32	150		52	85	(185)		1.8



---

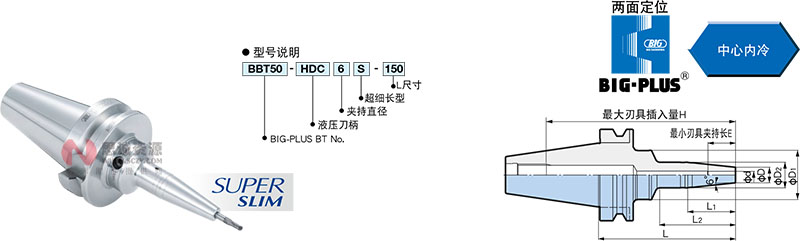

型号	夹持直径 φd	φD	φD1	φD2	L		L1	L2	最大刃具插入量 H	最小刃具夹持长 E	重量 （kg）
BBT50-HDC6S-150	6	14	52	26	150		57	83	(207)	25	4.2
BBT50-HDC6S-200			56		200			100	(257)		4.6
BBT50-HDC8S-150	8	17	54	28	150		52	83	(207)	31	4.3
BBT50-HDC8S-200			58		200			100	(257)		4.7
BBT50-HDC10S-150	10	19	56	30	150			83	(207)	33	4.3
BBT50-HDC10S-200			60		200			100	(257)		4.8
BBT50-HDC12S-150	12	21	58	32	150			83	(207)	36	4.4
BBT50-HDC12S-200			62		200			100	(257)		4.8
