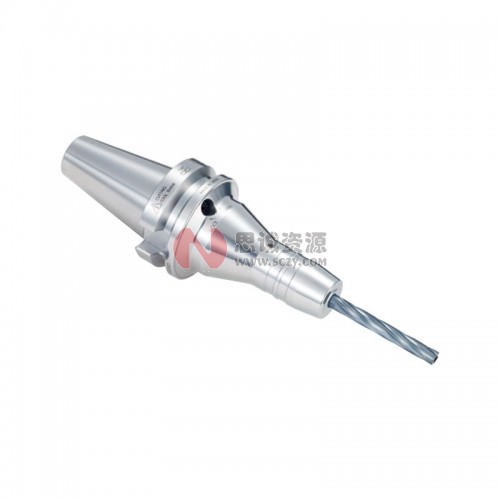

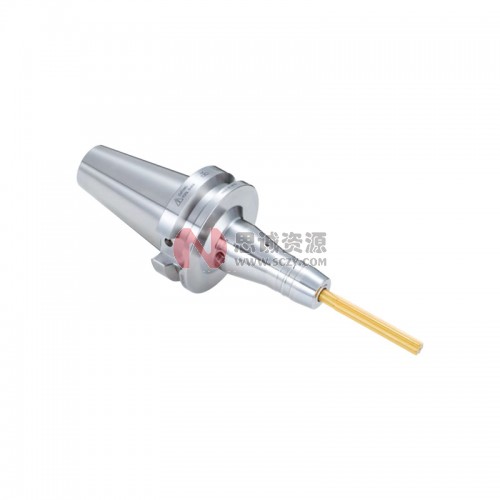

自营日本BIG液压刀柄标准型BBT/BT

适合汽车零部件加工、模具加工等各种高精度加工。

适合汽车零部件加工、模具加工等各种高精度加工。

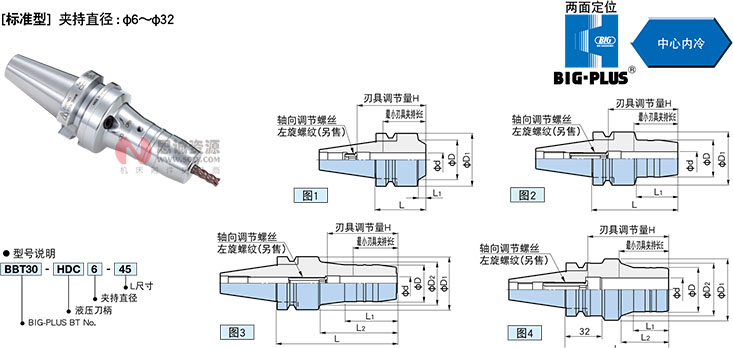

型号	图	夹持直径	φD	φD1	φD2	L	L1		L2	刃具调节量 H	最小刃具夹持长 E	轴向调节螺丝 ( 另售 )	重量
		φd											（kg）
BBT30-HDC6-45	1	6	30	46	一	45	7		一	35 ～ 50	28	HDA  6-05020	0.61
BBT30-HDC6-75	2		26			75	40			28 ～ 50		HDA  6-05032	0.67
BBT30-HDC6-90	3				31	90	43		57				0.74
BBT30-HDC6-105						105			72				0.82
BBT30-HDC7-75	2	7	27	46	一	75	41		一	28 ～ 50	28	HDA  6-05032	0.68
BBT30-HDC8-45	1	8	32	46	一	45	7		一	35 ～ 50	28	HDA  8-06020	0.61
BBT30-HDC8-75	2		28			75	41			28 ～ 50		HDA  8-06032	0.69
BBT30-HDC8-90	3				33	90	44		57				0.76
BBT30-HDC8-105						105			72				0.84
BBT30-HDC9-75	2	9	29	46	一	75	41		一	28 ～ 50	28	HDA  8-06032	0.69
BBT30-HDC10-45	1	10	34	46	一	45	7		一	45 ～ 55	33	HDA10-08015	0.6
BBT30-HDC10-75	2		30			75	36			33 ～ 55		HDA10-08032	0.74
BBT30-HDC10-90	3				33	90	45		51				0.82
BBT30-HDC10-105					36	105			66				0.91
BBT30-HDC11-90	3	11	31	46	34	90	51		45	33 ～ 55	33	HDA10-08032	0.83
BBT30-HDC12-45	1	12	36	46	一	45	7		一	55 ～ 60	38	HDA12-10010  ●	0.58
BBT30-HDC12-75	2		32			75	36			38 ～ 60		HDA12-10032	0.75
BBT30-HDC12-90	3				35	90	45		51				0.83
BBT30-HDC12-105					38	105			67				0.94
BBT30-HDC13-90	3	13	33	46	36	90	45		51	38 ～ 60	38	HDA12-10032	0.84
BBT30-HDC14-90	3	14	34	46	37	90	46		52	38 ～ 60	38	HDA12-10032	0.85
BBT30-HDC15-90	2	15	37	46	一	90	47		一	43 ～ 70	43	HDA16-12037	0.89
BBT30-HDC16-45▲	1	16	42	46	一	45	7		一	70	43	一	0.55
BBT30-HDC16-75	2		38			75	35			43 ～ 70		HDA16-12030	0.77
BBT30-HDC16-90	3					90	47					HDA16-12037	0.9
BBT30-HDC16-105						105							1.06
BBT30-HDC18-90	4	18	36	51	44	90	31		41	43 ～ 70	43	HDA16-12037	0.94
BBT30-HDC20-60※	4	20	38	53	一	60	一		14	43 ～ 54	43	HDA16-12030	0.77
BBT30-HDC20-75					46	75	16		26	46 ～ 70			0.85
BBT30-HDC20-90						90	31		41	43 ～ 70		HDA16-12037	0.96
BBT30-HDC20-105	3			46	一	105	40		一				1.02
BBT30-HDC25-105	4	25	55	63	一	105	44		一	52 ～ 80	52	HDA25-16039	1.6
BBT30-HDC32-105	4	32	60	75	一	105	39		一	56 ～ 80	56	HDA25-16039	1.77



---

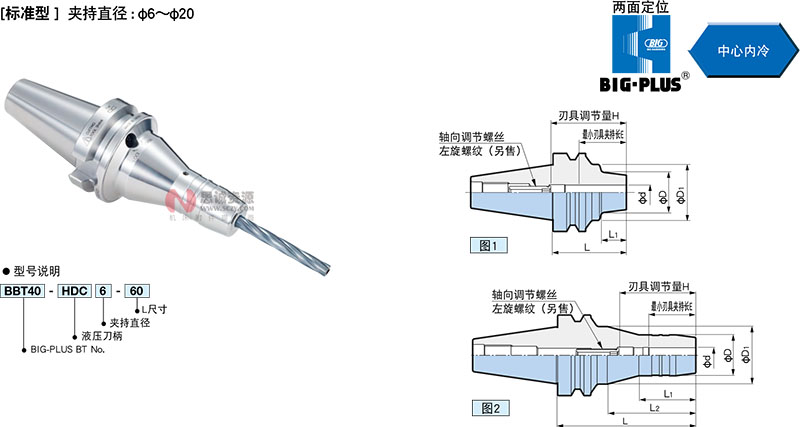

BIG-PLUS	图	夹持直径	φD	φD1	L	L1		L2	刃具调节量 H	最小刃具夹持长 E	轴向调节螺丝 ( 另售 )	重量
BBT基础柄型号		φd										（kg）
BBT40-HDC6-60	1	6	27	45	60	19		一	28 ～ 50	28	HDA  6-05032	1.2
BBT40-HDC6-90	2		26		90	44		50				1.4
BBT40-HDC6-110					110			70				1.5
BBT40-HDC6-135					135			95				1.7
BBT40-HDC6-165					165			119				1.9
BBT40-HDC7-90	2	7	27	45	90	44		50	28 ～ 50	28	HDA  6-05032	1.3
BBT40-HDC8-60	1	8	29	45	60	19		一	28 ～ 50	28	HDA  8-06032	1.2
BBT40-HDC8-90	2		28		90	44		50				1.4
BBT40-HDC8-110					110			70				1.5
BBT40-HDC8-135					135			95				1.7
BBT40-HDC8-165					165			119				2
BBT40-HDC9-90	2	9	29	45	90	45		50	28 ～ 50	28	HDA  8-06032	1.4
BBT40-HDC10-60	1	10	31	45	60	20		一	33 ～ 55	33	HDA10-08032	1.2
BBT40-HDC10-90	2		30		90	45		50				1.4
BBT40-HDC10-110					110			70				1.5
BBT40-HDC10-135					135			95				1.7
BBT40-HDC10-165					165			119				2
BBT40-HDC11-90	2	11	31	45	90	45		50	33 ～ 55	33	HDA10-08032	1.4



---

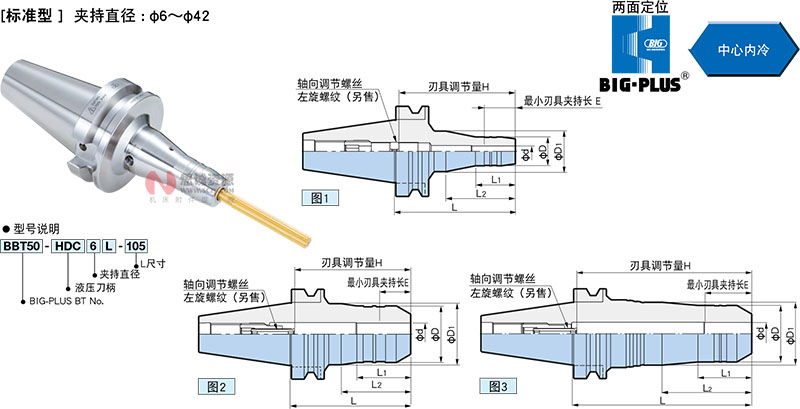

BIG-PLUS	图	夹持直径	φD	φD1	L	L1	L2		刃具调节量 H	最小刃具夹持长 E	最大 插入长	轴向调节螺丝 ( 另售 )	重量
BBT基础柄型号		φd											（kg）
BBT50-HDC6L-105	1	6	26	45	105	44	48		80 ～ 120	28	165	HDA6-20010	4.2
BBT50-HDC6L-135					135		78		110 ～ 150		195		4.3
BBT50-HDC6L-150					150		93		125 ～ 165		210		4.4
BBT50-HDC6L-165					165		108		140 ～ 180		225		4.5
BBT50-HDC8L-105	1	8	28	45	105	45	48		80 ～ 120	28	165	HDA6-20010	4.2
BBT50-HDC8L-135					135		78		110 ～ 150		195		4.4
BBT50-HDC8L-150					150		93		125 ～ 165		210		4.5
BBT50-HDC8L-165					165		108		140 ～ 180		225		4.6
BBT50-HDC10L-105	1	10	30	45	105	45	48		80 ～ 120	33	165	HDA6-20010	4.2
BBT50-HDC10L-135					135		78		110 ～ 150		195		4.4
BBT50-HDC10L-150					150		93		125 ～ 165		210		4.5
BBT50-HDC10L-165					165		108		140 ～ 180		225		4.7
BBT50-HDC12L-105	1	12	32	45	105	45	48		80 ～ 120	38	165	HDA6-20010	4.2
BBT50-HDC12L-135					135		78		110 ～ 150		195		4.4
BBT50-HDC12L-150					150		93		125 ～ 165		210		4.6
BBT50-HDC12L-165					165		108		140 ～ 180		225		4.7
BBT50-HDC16L-90	1	16	38	47	90	40	43		56 ～  96	43	150	HDA20-12047	4.1
BBT50-HDC16L-105					105	47	48		80 ～ 120		165	HDA6-20010	4.3
BBT50-HDC16L-135					135	48	78		110 ～ 150		195		4.6
BBT50-HDC16L-150					150		93		125 ～ 165		210		4.7
