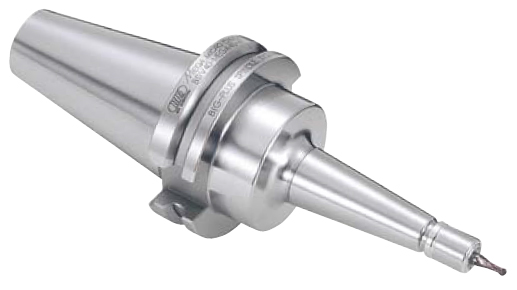

自营BIG大昭和 BDV40 锥体型BDV基础柄美夹微型夹头
产品亮点：锥体型 BDV 基础柄采用锥型杆部设计，可增强刚性并抑制振动，搭配外径 φ10mm 的平滑螺母，能减少夹具与工件的干涉，兼具高平衡性，适配超高速加工场景。它有多种型号可选，夹持范围覆盖 φ0.45～φ6.05，对应不同规格夹套，支持最高 35000r/min 转速，可满足极小径铣削加工的多样需求
- 选配推荐
- 最新发布
产品详情
结合优秀的技术，追求高速、高精度加工。力求通过实际应用提高加工效率。
螺母外径φ10mm，是世界上最小的弹簧夹头。
可以将夹具、工件的干涉控制在最小的高速刀柄。
【锥体型】BDV基础柄，
夹持范围φ0.45～φ6.05，
DIN 69871 form A <
MAX.35,000/min对应
●锥型的刀柄杆部设计，大大增强了刚性。最适合小径的铣削加工。

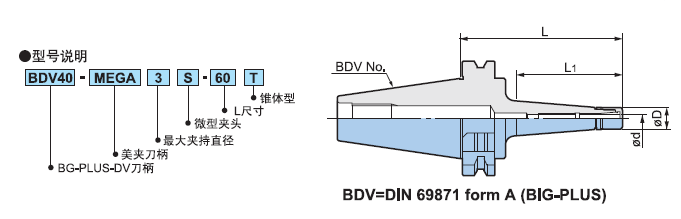

结构图
规格型号
型号 | 夹持范围 φd | φD | L | L1 | 对应夹套 |
BDV40-MEGA3S-60T | 0.45-3.25 | 10 | 60 | 29 | NBC3S-d |
BDV40-MEGA3S-90T | 90 | 59 | |||
BDV40-MEGA3S-120T | 120 | 89 | |||
BDV40-MEGA4S-60T | 0.45-4.05 | 12 | 60 | 29 | NBC4S-d |
BDV40-MEGA4S-90T | 90 | 59 | |||
BDV40-MEGA4S-120T | 120 | 89 | |||
BDV40-MEGA6S-60T | 0.45-6.05 | 14 | 60 | 29 | NBC6S-d |
BDV40-MEGA6S-90T | 90 | 59 | |||
BDV40-MEGA6S-120T | 120 | 89 |
1.附带螺母。夹套、扳手请另外购买。
2.在使用两面定位BIG-PLUS刀具的情况下，请使用美夹拉钉。
 | 结合优秀的技术，追求高速、高精度加工。力求通过实际应用提高加工效率。 螺母为外径10mm的平滑设计，将夹具和工件的干涉限制在最小。具有极高的平衡 性，可以对应超高速加工。 夹持范围φ0.45～φ6.05 |
| 美夹微型夹套 夹持直径以0.1mm为单位。实现完美结合的紧密小径加工！  |  | 用于极小径立铣刀加工的高刚性椎体型 刀柄的杆部为锥型，有利于抑制振动使小径立铣刀的高速加工更加稳定。  |
