￥待询价（提交订单10分钟内获取专属报价单）

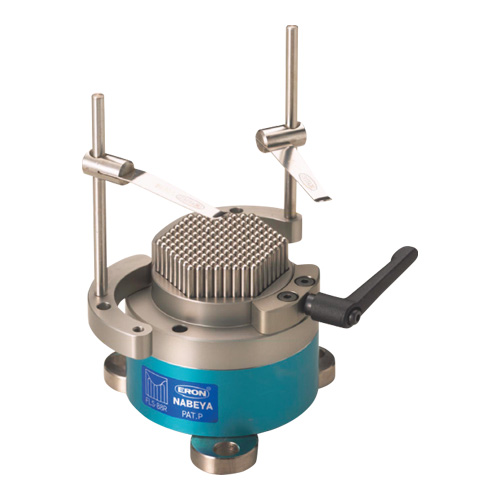

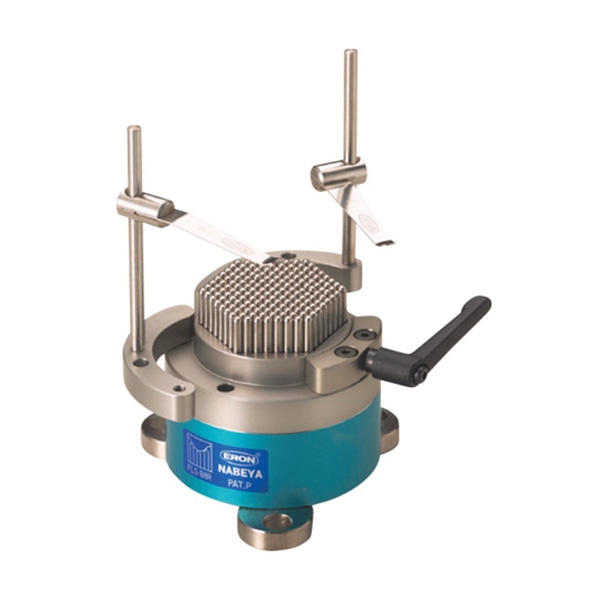

自营ERON-NABEYA雅朗 FLS-88R 三维检测用万能固定支撑
产品亮点：能方便地支撑、夹紧使用三维测量仪测量的不稳定工件，拥有169根支撑销，可自由支撑复杂三维曲面，缩短设置时间，通过1个夹紧手柄就能固定支撑销，夹紧位置还能上下左右自由调节，多个支撑配合可用于长而大的工件
- 选配推荐
- 最新发布
产品详情
可方便地支撑、夹紧使用三维测量仪测量的不稳定工件。
材质：底座本体：A5052P 支撑销：SUS304
附件：夹具（L型）1个 夹具（直型）1个
弹簧压力：1根销的反力；行程0mm时0.035N～行程15mm时0.16N； 弹簧常数：0.009N/mm
特点
●可方便地支撑、夹紧使用三维测量仪测量的不稳定工件。
●169根支撑销可自由支撑复杂的三维曲面，缩短设置时间。
●支撑销固定只需使用1个夹紧手柄即可。
●夹紧位置可根据工件形状进行上下左右自由调节。
●若使用多个支撑，还可对应长而大的工件。
图片参数
■规格
订货号 | 型号 | 本体尺寸 | 最大承重 | 支撑销 | 重量kg |
70071 | FLS-88R | φ88×62H | 1.5㎏ | φ4×169根 | 1.4 |

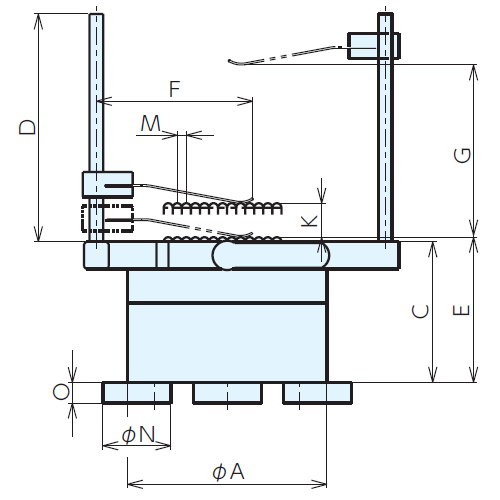

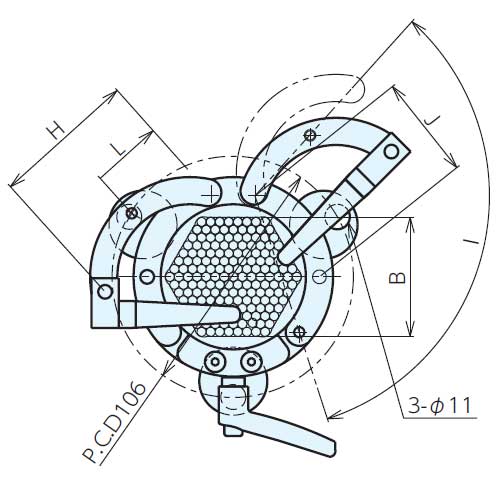

型号 | φA | B | C | D | E | F | G | H | I | J | K | L | M | N | O |
FLS-88R | 88 | 52.5 | 62 | 100 | 64 | 69 | 0～76 | 63.3 | 0～120° | 45.7 | 15 | 31.4 | 4 | 30 | 9 |

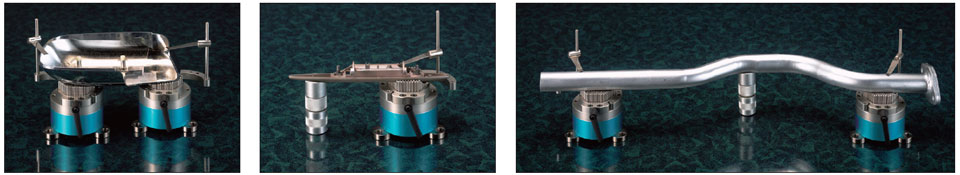

■使用例
