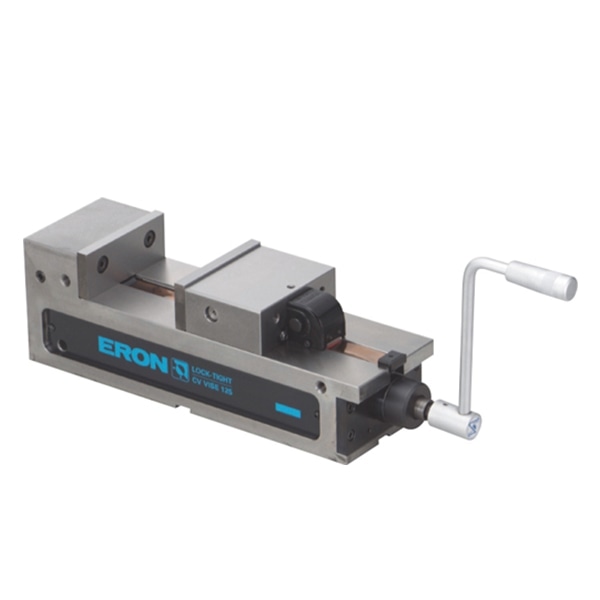

ERON-NABEYA雅朗液压内置式精密平口钳LTCV-125H图1
￥待询价（提交订单10分钟内获取专属报价单）

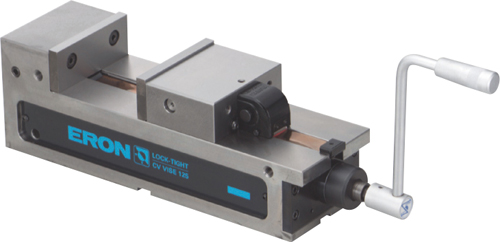

自营ERON-NABEYA雅朗液压内置式精密平口钳LTCV-125H

产品亮点：ERON-NABEYA雅朗机械式精密平口钳具有高强度、高精度的特点，是机械加工的好帮手。
品　　牌
ERON(雅朗)
产品分类
精密平口钳
型　　号
LTCV-125H
配送仓库
国内仓库
货　　期
服务保障
发票保障
支付方式
支付宝 微信支付 银行转账

品牌专区

售前咨询：0769-22186189

进入专区
  • 选配推荐
  • 最新发布
产品详情

ERON-NABEYA雅朗机械式精密平口钳具有高强度、高精度的特点，是机械加工的好帮手。
ERON-NABEYA雅朗精密油压平口钳具有高强度、高精度的特点，是机械加工的好帮手。

考虑周到的倾心设计。

追求操作性的便利功能。

附 件:

标准导位块(2个1组)

适用槽宽18mm･･･1组

标准安装夹具套装（2组1套）

适用T型槽宽18mm･･･2套

手柄･･･1根、吊具･･･1套

图片参数

精密平口钳


ERON-NABEYA雅朗精密平口钳应用视频

ERON-NABEYA雅朗精密平口钳结构视频

 结构特点

●只要型号相同，并排配置精度均在0.01以内。（全品标准并排配置规格）

●采用卷绕式切屑罩，可防止切屑进入底座。

●采用防上浮机构，可防止工件上浮。

●精度优于原JIS 0级。

●滑动面采用火焰淬火(HRC45)，耐磨损性优异。

●底座为可锻铸铁制，夹紧时不会发生弯曲、损坏。

●底座与固定钳身采用一体化结构，确保了高刚性。

●与同级别的平口钳相比，具有近2倍的钳口张开度，可夹紧大型工件。

●钳口高度大，高工件也可牢靠夹紧。

●配备有压力补充机构，可作为压力降低时的应急措施，不会影响正常运行。

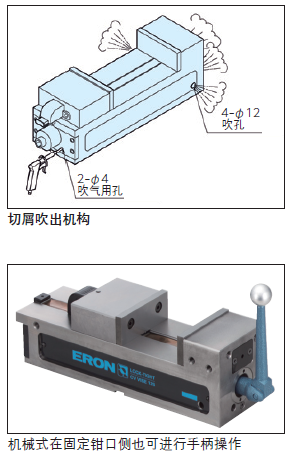

●采用切屑吹出机构，进入底座的切削液及细小切屑也可从吹孔排出。

●机械式在固定钳口侧也可进行手柄操作，而LTCV-TH可在液压内置式的固定钳口侧进行手柄操作。

由于固定钳口侧距作业人员近，工件装拆距离短，因此可缩短设置时间、减轻作业人员的负担。

●SJ型(LTCV-S,SH)将标准型(LTCV,LTCV-H)钳口更换成为台阶型钳口。

  精密平口钳

精密平口钳

尺寸表

型号

A

B

C

D

E

F

G

H


J

K

L

M

N

  O

P

Q

R

LTCV-100(S)H

338

393

102

82

0-145

90

45

170

14

50

88

286

394.6

8-145

0-137

40

84

88

LTCV-125(S)H

401

456

125

82

0-210

90

50

200

14

50

118

349

459.6

8-210

0-202

45

114

118

LTCV-160(S)H

504

559

160

82

 0-300

100

60

250

14

58

168

452

559.6

10-296

0-286

54

161

166

LTCV-200(S)H

634

689

200

82

0-410

100

70

275

14

58

193

564

693.6

10-406

0-396

64

186

191

规格型号

订货号

型号

钳口宽度

钳口高度

最大钳口张开度

标准导位块宽度

夹紧力kN

重量kg

价格(RMB)

70118

LTCV100H

102

45

145

18

30

21

立即询价

70119

LTCV125H

125

50

210

18

30

30

立即询价

70120

LTCV160H

160

60

300

18

30

50

立即询价

80870

LTCV200H

200

70

410

18

30

69

立即询价

并排配置规格


订购并排配置品(无论配置多少台，A、B的误差均可调整在0.01以内)
只要尺寸相同，无论多少台，全品均并排配置。无需并排配置费用。

◆初次订购时
只要尺寸相同，全品均并排配置，请订购所需数量。

◆追加订购时
只要尺寸相同，全品均并排配置，请订购所需数量的与现有产品相同型号的平口钳。		  精密平口钳

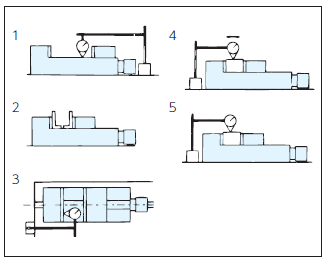

精度标准



编号检查项目(每100mm)标准原JIS标准 (0级）NABEYA  标准值1底座底面与钳口滑动面的平行度0.0150.012钳口与钳口滑动面的垂直度0.030.0153底座底面的T型槽导向片与钳口夹紧面的垂直度0.0150.0154夹紧后试块顶面与底座底面的平行度0.020.0155夹紧后试块顶面的上浮0.030.015
