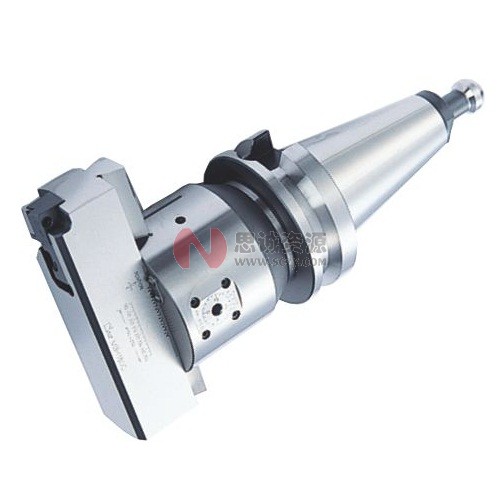

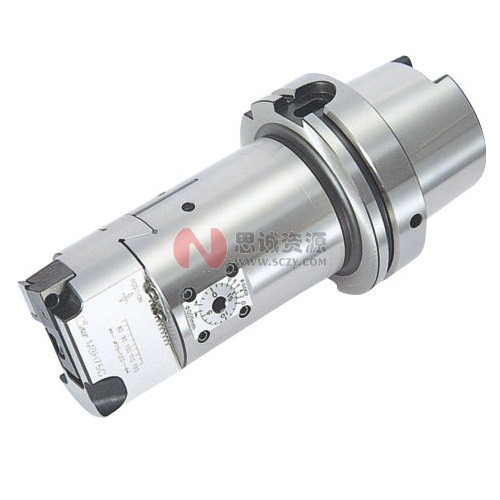

自营日本MST可微调精镗刀柄MBH型

MICRO HEAD精镗刀柄 MBH型 (MBH)

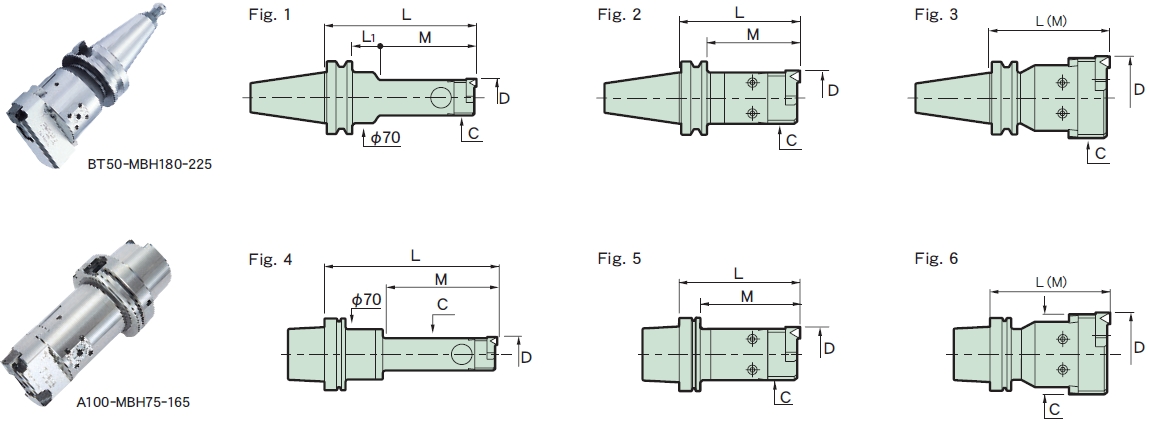

型号	Fig.	加工范围(φD)	L	M	φC	L1	刀架	Kg
BT40-MBH50-150	2	50 ～   80	150	118	45	一	PTC10 STGP10	2.1
BT40-MBH50-210	1		210	155		28		3.0
BT40-MBH75-165	3	75 ～ 120	165	165	70	一	PTC12 STGP12	4.0
BT40-MBH115-165		115 ～ 185			110			5.9
BT40-MBH180-165		180 ～ 250			153			6.6
BT50-MBH50-150	2	50 ～   80	150	107	45	一	PTC10 STGP10	4.5
BT50-MBH50-180			180	137				5.6
BT50-MBH50-240	1		240	155		47		6.3
BT50-MBH50-300			300			107		7.0
BT50-MBH75-165	3	75 ～ 120	165	127	70	一	STGP12	6.7
BT50-MBH75-225			225	187				8.5
BT50-MBH75-285			285	247				10.3
BT50-MBH75-315			315	277				11.2
BT50-MBH115-165		115 ～ 185	165	165	110			8.6
BT50-MBH115-225			225	225				10.4
BT50-MBH115-285			285	285				12.2
BT50-MBH115-315			315	315				13.1
BT50-MBH180-165		180 ～ 250	165	165	153			9.3
BT50-MBH180-225			225	225				11.1
BT50-MBH180-285			285	285				12.9
BT50-MBH245-165		245 ～ 315	165	165	200			10.0
BT50-MBH245-225			225	225				11.8
BT50-MBH245-285			285	285				13.6
BT50-MBH310-165		310 ～ 380	165	165	255			11.0
BT50-MBH310-225			225	225				12.8
A50M-MBH50-135	5	50 ～   80	135	109	45	一		1.6
A50M-MBH75-175		75 ～ 120	175	149	70			3.4
A63-MBH50-150	5	50 ～   80	150	119	45	一	PTC10 STGP10	1.9
A63-MBH50-210			210	179				2.6
A63-MBH75-195	6	75 ～ 120	195	195	70		PTC12 STGP12	4.5
A63-MBH115-195		115 ～ 185			110			6.5
A63-MBH180-195		180 ～ 250			153			7.2
A100-MBH50-150	5	50 ～   80	150	116	45	一	PTC10 STGP10	3.3
A100-MBH50-180			180	146				3.6
A100-MBH50-240	4		240	155		56		5.2
A100-MBH50-300			300			116		6.8
A100-MBH75-165	6	75 ～ 120	165	131	70		PTC12 STGP12	5.3
A100-MBH75-225			225	191				6.9
A100-MBH75-285			285	251				8.6
A100-MBH75-315			315	281				9.4

型号	Fig.	加工范围(φD)	L	M	φC	L1	刀架	Kg
A100-MBH115-165	4	115 ～ 185	165	165	110	—	PTC12 STGP12	7.2
A100-MBH115-225			225	225				8.9
A100-MBH115-285			285	285				10.5
A100-MBH115-315			315	315				11.4
A100-MBH180-165		180 ～ 250	165	165	153			7.9
A100-MBH180-225			225	225				9.6
A100-MBH180-285			285	285				11.2
A100-MBH245-165		245 ～ 315	165	165	200			8.7
A100-MBH245-225			225	225				10.3
A100-MBH245-285			285	285				12.0
A100-MBH310-165		310 ～ 380	165	165	255			9.6
A100-MBH310-225			225	225				11.2

■选购品
●舍弃式刀片　 ●刀架　 ●冷却液贯穿规格　 ●拉钉( BT ) → P.77　
■标准附属品
● T 型扳手　 ●冷却液导管( HSK-A ) → P.119

■备考
●驱动键槽和刀尖相位相同。
●订购冷却液贯穿规格时请在MBH 尺寸之后加「C」（订购例：BT50ーMBH75Cー165）
■注意事项
●各滑块部是根据实物咬合状况严密微调而制, 无互换兼容性。
● A50M 倒扣部分尺寸同规格不同。请注意是否同ATC 臂发生干涉。
