自营日本BIG CK镗刀系统高刚性加长型CK基础柄

对应深孔加工的加长型。 柄部直径大，可有效抑制挠曲量的高刚性型。

对应深孔加工的加长型。

柄部直径大，可有效抑制挠曲量的高刚性型。

---

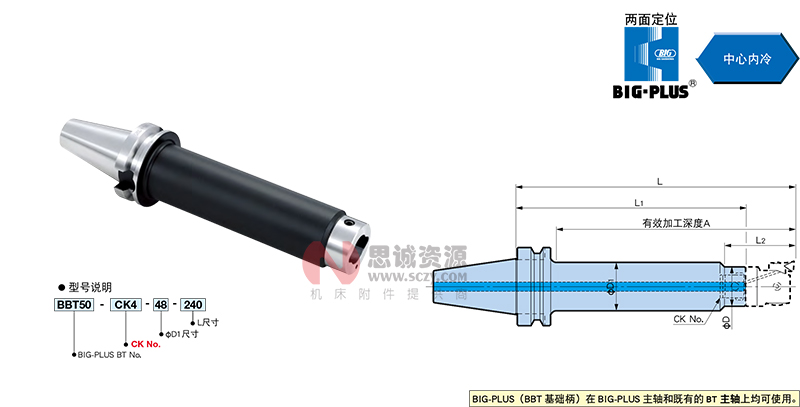

BIG-PLUS BBT 基础柄 型号	CK No.	加工范围	φD	φD1	L	L1	L2	A	重量（kg）
BBT50-CK4-48-240	CK4	50 ～  74	39	48	240	193	65	197	5.5
-285					285	238		242	6.1
-CK5-62-300	CK5	65 ～  95	50	62	300	243	80	257	8.1
-360					360	303		317	9.5
-CK6-72-330	CK6	75 ～ 203	64	72	330	259	100	287	10.3
-385					385	314		342	12.0
-CK6-80-360		85 ～ 203		80	360	289		317	12.9
-420					420	349		377	15.2



1.  表中的L及A尺寸为装上EWN精镗头时的参考值。

2.  EWN的加工直径范围因与φD1部的干涉而异，敬请注意。

3.  装上各种镗头时的刀尖与传动槽同相位。

4.  不附带镗头和刀片，请另行订购。





---

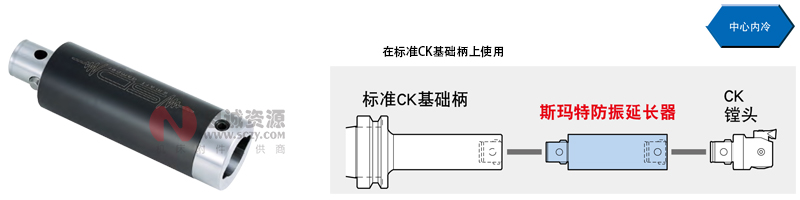

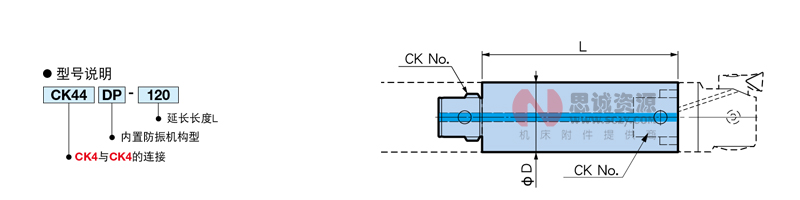

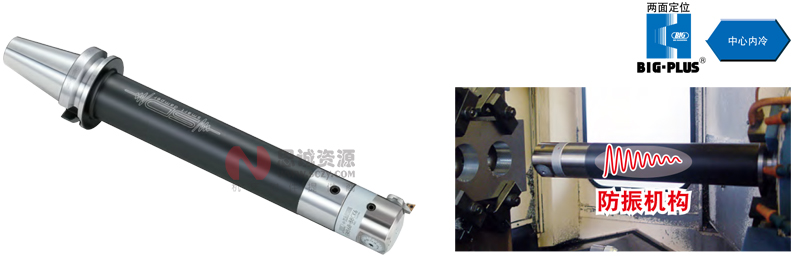

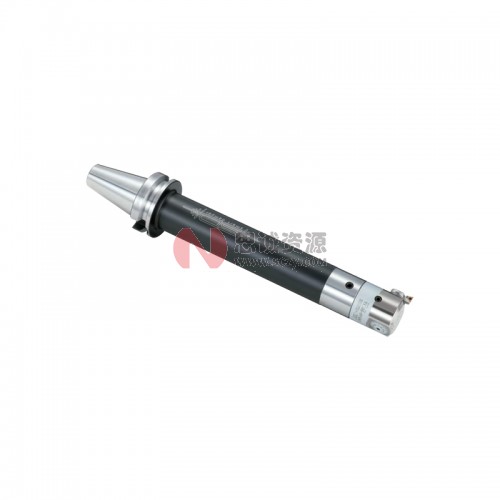

■内置防振机构的斯玛特防振刀柄PAT.

●内置防振机构，可抑制深孔镗加工时的振动。

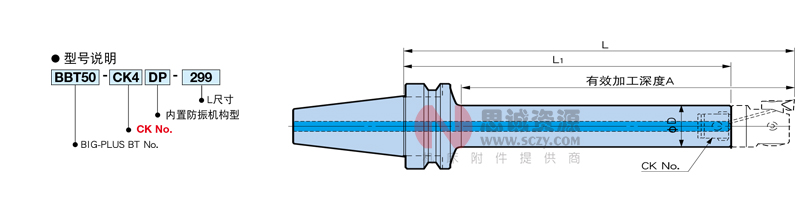

【BBT基础柄型】
