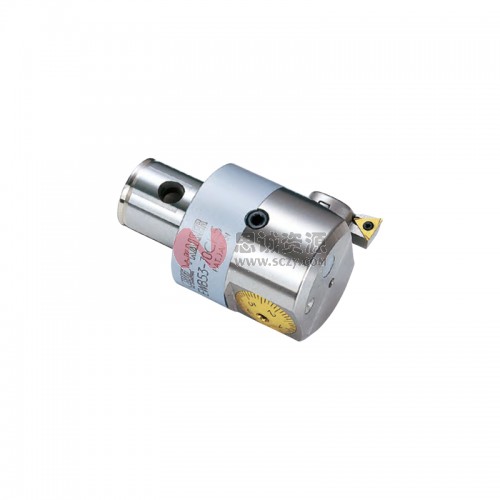

自营日本BIG CK镗刀系统EWD数显精镗头
产品亮点：超精密技术诞生先进的数显精镗头。
调整量采用数码显示，一目了然。
- 选配推荐
- 最新发布
产品详情

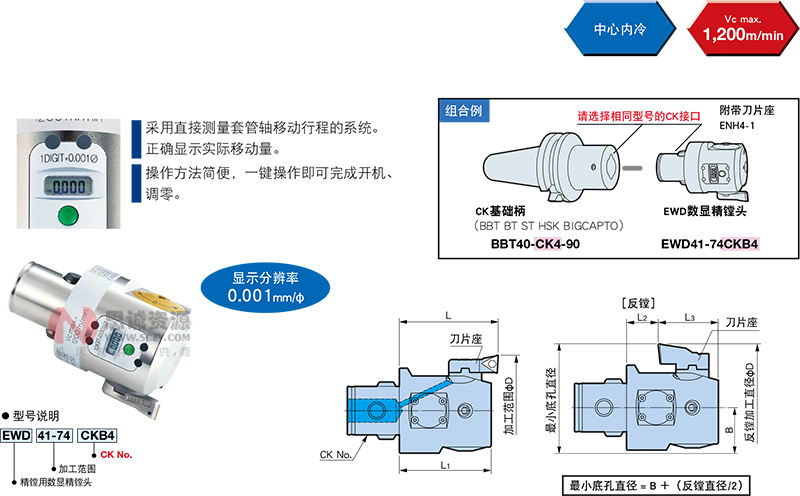

超精密技术诞生先进的数显精镗头。
调整量采用数码显示，一目了然。
不附带刀片，请另行订购。
不附带刀片，请另行订购。
超精密技术诞生先进的数显精镗头。
调整量采用数码显示，一目了然。含防水、防尘机构（IP69K相当）。
| 型 号 | 对应基础柄 CK No. | 刀片座 | 镗孔 | 反镗 | 重量 （kg） | 对应 刀片 | |||||
| 加工范围φD | L | L1 | 加工范围φD | L2 | L3 | B | |||||
| EWD 41- 74CKB4 | CK4 | ENH4-1 | 41 ～ 54 | 47 | 43 | － | 14 | 29 | 20 | 0.4 | TC11 |
| ENH4-2 | 50 ～ 63 | 53 ～ 63 | |||||||||
| ENH4-3 | 61 ～ 74 | 61 ～ 74 | |||||||||
| EWD 53- 95CKB5 | CK5 | ENH5-1 | 53 ～ 70 | 57 | 53 | 62 ～ 70 | 19 | 34 | 25.5 | 1.1 | |
| ENH5-2 | 65 ～ 82 | 65 ～ 82 | |||||||||
| ENH5-3 | 78 ～ 95 | 78 ～ 95 | |||||||||
| EWD 68-150CKB6 | CK6 | ENH6-1 | 68 ～ 100 | 71 | 67.2 | 80 ～ 100 | 22 | 45.2 | 32.5 | 1.8 | |
| ENH6-2 | 94 ～ 126 | 94 ～ 126 | |||||||||
| ENH6-3 | 118 ～ 150 | 118 ～ 150 | |||||||||
| EWD100-203CKB6 | CK6 | ENH6-1 | 100 ～ 153 | 71 | 67.2 | 112 ～ 153 | 22 | 45.2 | 45.5 | 2.5 | |
| ENH6-2 | 126 ～ 179 | 126 ～ 179 | |||||||||
| ENH6-3 | 150 ～ 203 | 150 ～ 203 | |||||||||
| EWD100-203CKB7 | CK7 | ENH6-1 | 100 ～ 153 | 87 | 83.2 | 112 ～ 153 | 38 | 45.2 | 45.5 | 4.0 | |
| ENH6-2 | 126 ～ 179 | 126 ～ 179 | |||||||||
| ENH6-3 | 150 ～ 203 | 150 ～ 203 | |||||||||
使用干电池 BR1225・・・・1 节
1. 最大最小加工直径为刀尖半径R=0.4时的值。
2. 附带 ENH○-1 刀片座。ENH○-2、3请另行订购。
3. 不附带刀片。
4. 中心内冷的压力请控制在4MPa以下进行使用。

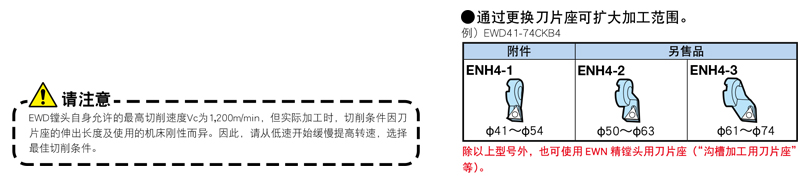

●刀片座
| 型 号 | 对应镗头 | 型 号 | 对应镗头 | 型 号 | 对应镗头 | ||
| ENH1-1 | EWN20-36CKB1 | ENH4-1 | EWN41-74CKB4 EWD41-74CKB4 | ENH4-1E | EWN41-74CKB4 EWD41-74CKB4 | ||
| ENH1-2 | ENH4-2 | ENH4-2E | |||||
| ENH1-3 | ENH4-3 | ENH4-3E | |||||
| ENH2-1 | EWN25-47CKB2 | ENH5-1 | EWN53-95CKB5 EWD53-95CKB5 | ENH5-1E | EWN53-95CKB5 EWD53-95CKB5 | ||
| ENH2-2 | ENH5-2 | ENH5-2E | |||||
| ENH2-3 | ENH5-3 | ENH5-3E | |||||
| ENH3-1 | EWN32-60CKB3 | ENH6-1 | EWN 68-150CKB6 EWN100-203CKB6(7) EWD 68-150CKB6 EWD100-203CKB6(7) | ENH6-1E | EWN 68-150CKB6 EWN100-203CKB6(7) EWD 68-150CKB6 EWD100-203CKB6(7) | ||
| ENH3-2 | |||||||
| ENH3-3 | ENH6-2 | ENH6-2E | |||||
| ENH6-3 | ENH6-3E |

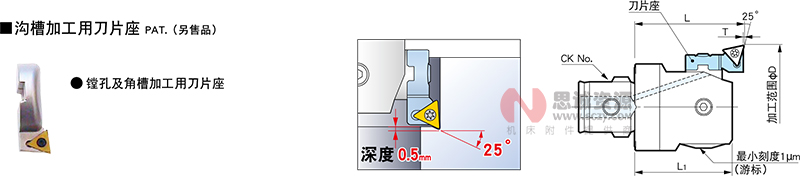

| 加工范围 φD | 型 号 | 对应镗头 | CK No. | L | L1 | 最大切深 T.max | 对应刀片 |
| 32 ～ 42 | ENH3-1J | EWN 32- 60CKB3 | 3 | 40 | 35 | 0.6 | TP08 |
| 41 ～ 54 | ENH4-1J | EWN 41- 74CKB4 EWD 41- 74CKB4 | 4 | 47 | 43 | ||
| 53 ～ 70 | ENH5-1J | EWN 53- 95CKB5 | 5 | 57 | 53 | ||
| 68 ～ 100 | ENH6-1J | EWN 68-150CKB6 EWD 68-150CKB6 | 6 | 71 | 67.2 | TC11 | |
| 100 ～ 153 | EWN100-203CKB6 EWD100-203CKB6 | 71 | 67.2 | ||||
| 100 ～ 153 | EWN100-203CKB7 EWD100-203CKB7 | 7 | 87 | 83.2 |
1. T max.和L是使用刀片TP08（刀尖半径R=0.2）、TC11（刀尖半径R=0.4）时的值。
2. 不附带刀片。
（注意）不可用于反镗加工。
●菱形刀片用刀片座 ●方形刀片用刀片座
| 型 号 | 对应镗头 | 对应刀片 | 型 号 | 对应镗头 | 对应刀片 | |
| ENH4-1F | EWN 41- 74CKB4 EWD 41- 74CKB4 | CC06 | ENH4-1S | EWN 41- 74CKB4 EWD 41- 74CKB4 | SC06 | |
| ENH4-2F | ENH4-2S | |||||
| ENH4-3F | ENH4-3S | |||||
| ENH5-1F | EWN 53- 95CKB5 EWD 53- 95CKB5 | ENH5-1S | EWN 53- 95CKB5 EWD 53- 95CKB5 | |||
| ENH5-2F | ENH5-2S | |||||
| ENH5-3F | ENH5-3S | |||||
| ENH6-1F | EWN 68-150CKB6 EWN100-203CKB6 (7) EWD 68-150CKB6 EWD100-203CKB6 (7) | CC07 | ENH6-1S | EWN 68-150CKB6 EWN100-203CKB6 (7) EWD 68-150CKB6 EWD100-203CKB6 (7) | SC07 | |
| ENH6-2F | ENH6-2S | |||||
| ENH6-3F | ENH6-3S |
