自营日本BIG CK镗刀系统粗镗用高刚性SW粗镗头

品　　牌
BIG(大昭和)
产品分类
镗刀刀柄
型　　号
SW20-31CKB1
配送仓库
国内仓库
货　　期
服务保障
发票保障
支付方式
支付宝 微信支付 银行转账

品牌专区

售前咨询：0769-22186189

进入专区
  • 选配推荐
  • 最新发布
产品详情

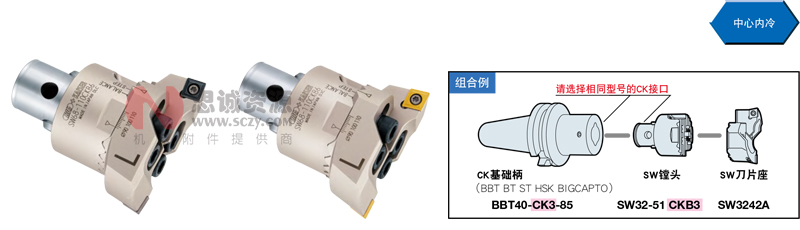

SW粗镗头（粗镗用高刚性型）

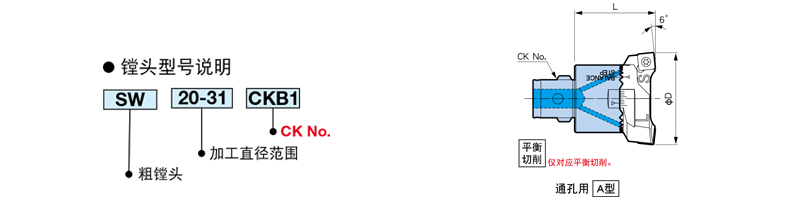

●通孔用A型（刀片的4个刀尖均可使用）
加工范围
φD		镗头型号对应基础柄 CK No.对应刀片座L对应紧固螺栓 组合（备用）对应垫圈 组合（备用）重量
（kg）
20 ～  26SW 20-  31CKB1CK1SW2026A32.5SW20SSSW20BS0.1
25 ～  33SW 25-  40CKB2CK2SW2533A35.5SW25SSSW25BS0.2
32 ～  42SW 32-  51CKB3CK3SW3242A40SW32SSSW32BS0.3
41 ～  54SW 41-  66CKB4CK4SW4154A47SW41SSSW41BS0.5
53 ～  70SW 53-  86CKB5CK5SW5370A57SW53SSSW53BS0.8
68 ～  90SW 68- 110CKB6CK6SW6890A71SW68SS1.6
88 ～ 110SW88110A1.8
98 ～ 126SW  98-153CKB6CK6SW98126A71SW98SSSW98BS2.8
125 ～ 153SW125153A3.0
98 ～ 126SW  98-153CKB7CK7SW98126A873.8
125 ～ 153SW125153A4.1
148 ～ 176SW148-203CKB6CK6SW148176A713.6
175 ～ 203SW175203A3.8
148 ～ 176SW148-203CKB7CK7SW148176A1176.4
175 ～ 203SW175203A6.6

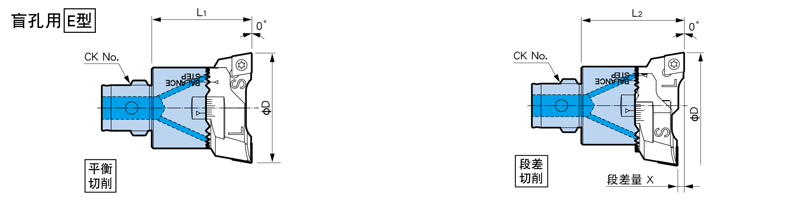

●盲孔用E型（对应锪面加工）
加工范围
φD		镗头型号对应基础柄 CK No.对应刀片座L1L2段差量 X对应紧固螺栓 组合（备用）对应垫圈 组合（备用）重量
（kg）
20 ～  26SW 20-  31CKB1CK1SW2026E32.532.60.2SW20SSSW20BS0.1
25 ～  31SW2531E0.1
25 ～  33SW 25-  40CKB2CK2SW2533E35.535.6SW25SSSW25BS0.2
32 ～  40SW3240E0.2
32 ～  42SW 32-  51CKB3CK3SW3242E4040.1SW32SSSW32BS0.3
41 ～  51SW4151E0.3
41 ～  54SW 41-  66CKB4CK4SW4154E4747.20.4SW41SSSW41BS0.5
53 ～  66SW5366E0.5
53 ～  70SW 53-  86CKB5CK5SW5370E5757.2SW53SSSW53BS0.8
69 ～  86SW6986E0.9
68 ～  90SW 68-110CKB6CK6SW6890E7171.2SW68SS1.6
88 ～ 110SW88110E1.8
98 ～ 126SW 98-153CKB6CK6SW98126E7171.2SW98SSSW98BS2.8
125 ～ 153SW125153E3.0
98 ～ 126SW 98-153CKB7CK7SW98126E8787.23.8
125 ～ 153SW125153E4.1
148 ～ 176SW148-203CKB6CK6SW148176E7171.23.6
175 ～ 203SW175203E3.8
148 ～ 176SW148-203CKB7CK7SW148176E117117.26.4
175 ～ 203SW175203E6.6

1.  附带紧固螺栓、垫圈。

2.  表中的对应组合商品均不附带，请另行订购。

3.  不附带刀片座，请另行订购。

4.  不附带刀片，请另行订购。

5.  所有SW镗头均带内冷孔。

6.  加工范围为使用刀片SC06（刀尖半径R=0.4）和SC09、SC12 （刀尖半径R=0.8）时的值。

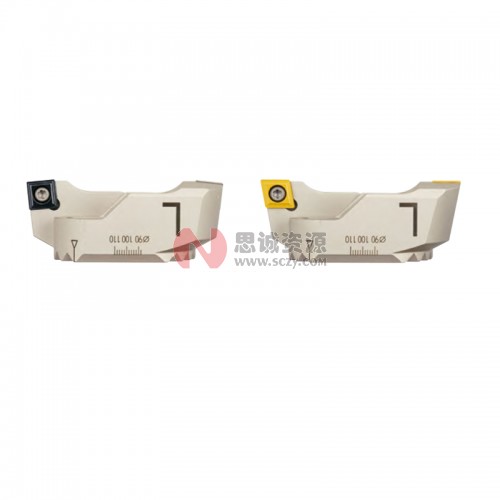

SW刀片座

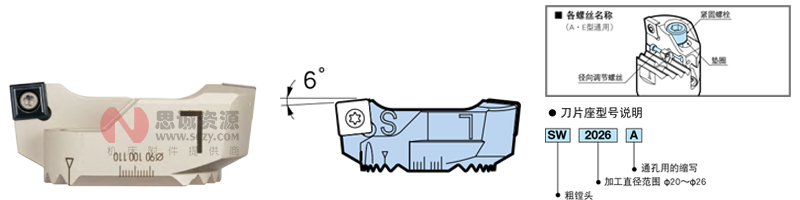

●通孔用A型（刀片的4个刀尖均可使用）
加工范围
φD		刀片座型号对应镗头型号对应刀片对应刀片紧固 螺丝组合
20～ 26SW2026ASW 20- 31CKB1SC06S2.5S-7IP
25～ 33SW2533ASW 25- 40CKB2
32～ 42SW3242ASW 32- 51CKB3SC09S4S-15IP
41～ 54SW4154ASW 41- 66CKB4
53～ 70SW5370ASW 53- 86CKB5SC12S5S-20IP
68～ 90SW6890ASW 68-110CKB6
88～ 110SW88110A
98～ 126SW98126ASW 98-153CKB6
SW 98-153CKB7
125～ 153SW125153A
148～ 176SW148176ASW148-203CKB6
SW148-203CKB7
175～ 203SW175203A

1.  不附带刀片，请另行订购。

2.  不可进行段差切削。

3.  加工范围为使用刀片SC06（刀尖半径R=0.4）和SC09、SC12（刀尖半径R=0.8）时的值。

4.  刀片紧固螺丝组合（另售)含1把扳手和10个螺丝。

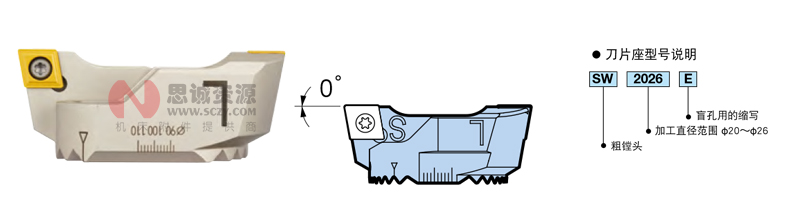

●盲孔用E型（对应锪面加工）
加工范围
φD		刀片座型号对应镗头型号对应刀片对应刀片紧固 螺丝组合
20 ～   26SW2026ESW 20- 31CKB1CC06S2.5S-7IP
25 ～   31SW2531E
25 ～   33SW2533ESW 25- 40CKB2
32 ～   40SW3240E
32 ～   42SW3242ESW 32- 51CKB3CC09S4S-15IP
41 ～   51SW4151E
41 ～   54SW4154ESW 41- 66CKB4
53 ～   66SW5366E
53 ～   70SW5370ESW 53- 86CKB5CC12S5S-20IP
69 ～   86SW6986E
68 ～   90SW6890ESW 68-110CKB6
88 ～ 110SW88110E
98 ～ 126SW98126ESW 98-153CKB6
SW 98-153CKB7
125 ～ 153SW125153E
148 ～ 176SW148176ESW148-203CKB6
SW148-203CKB7
175 ～ 203SW175203E

1.  不附带刀片，请另行订购。

2.  加工范围为使用刀片CC06（刀尖半径R=0.4）和CC09、CC12（刀尖半径R=0.8）时的值。

3.  刀片紧固螺丝组合（另售)含1把扳手和10个螺丝。
