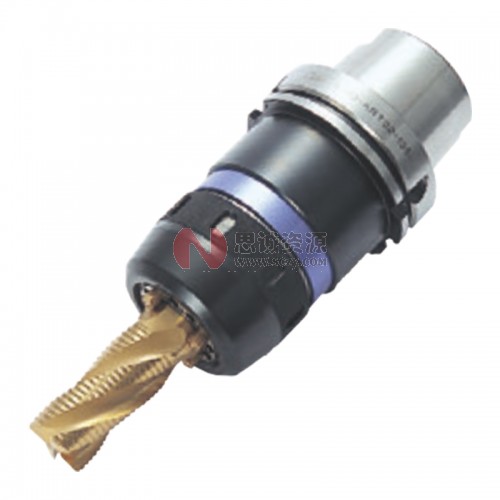

自营日本MST HI-ART 强力铣刀柄

日本MST HI-ART 强力铣刀柄技术领先。

型号	Fig.	φD	L	φC	L1	刀具的夹持长度	Kg	最高转数 min-1
BT40-ART32-85	1	32	85	72	37	66 ～   88	1.9	6,000
BT40-ART32-95			95		47		2.1
BT40-ART32-105			105		57		2.3
BT40-ART32-135			135		87		3.0
BT50-ART32-105	2	32	105	82	-	66 ～   98	5.1	5,000
BT50-ART32-135			135				6.4
BT50-ART32-165			165				7.7
BT50-ART32-180			180				8.4
BT50-ART42-105		42	105	97		76 ～ 108	5.4	3,000
BT50-ART42-135			135				7.1
A50M-ART32-100	3	32	100	72	44	66 ～   71	1.7	6,000
A63-ART32-100							2.0
A100-ART32-135	4		135	82	-	66 ～   98	5.3	5,000
A100-ART42-135		42		97		76 ～   98	6.1	3,000

■选购品
●直筒夹→ P.42　●喷嘴→ P.42　●带推顶勾的扳手→ P.42
●调整螺栓→ P.42　●拉钉 ( BT ) → P.77　
■标准附属品
●冷却液导管(HSK ーA) → P.119
■备考
●如使用冷却液贯穿，需开孔拉钉，喷嘴（喷嘴通冷）紧固螺栓（刀具通冷）。

■注意事项
● BT40 型的螺帽外径比V 法兰外径大，A50M 倒扣部分尺寸与规格不同，请注意是否与ATC 交换臂产生干涉。
● BT40 类型使用延长杆时，请使用S 型直筒延长杆。　( 编码例：S32-CTA10)
● A50M / A63 型使用直筒夹时不对应冷却液贯穿
●使用直筒夹无法对应刀具冷却液贯穿
●使用上的注意和维护保养请参照P.131

端面紧贴方式提高刚性

对于需要更高刚性的面铣加工，可通过使用带有后置支撑螺栓的面铣杆（ST32B/42B-FMA），达成端面紧贴，提高横向进给加工刚性。
