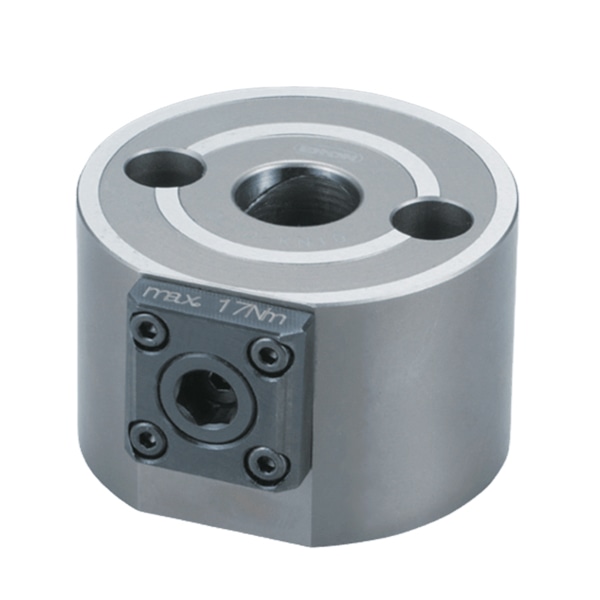

自营ERON-NABEYA雅朗 Q-LOCK 秒速定位系统 手动拉钉式本体
产品亮点：使用六角扳手旋紧本体侧面即可实现装夹作业，操作简单便捷。其材质为SCM440，经过淬火处理，硬度达到HRC55，具有较高的强度和耐磨性
- 选配推荐
- 最新发布
产品详情
精简治具・工件的定位与装夹
材 质 SCM440 热处理 淬火HRC55
特 点
●通过使用6角扳手，旋紧本体侧面，即可实现装夹作业
●拉钉式的拉钉与气压，油压式共用
●回避干涉，适用于一次装夹5面加工

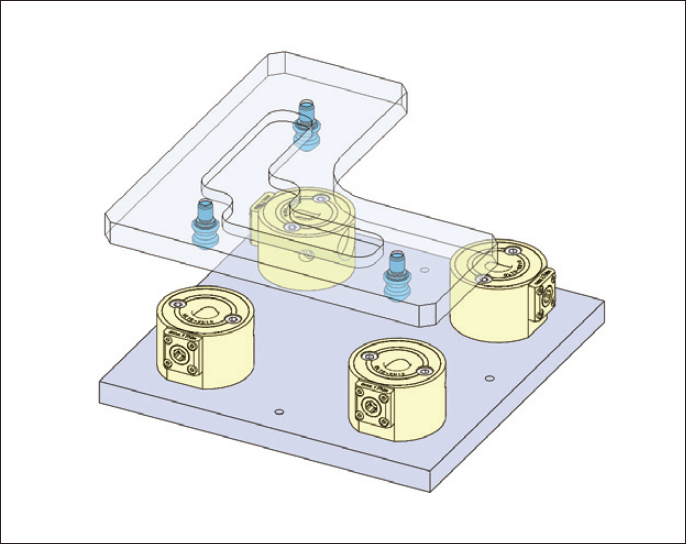

使用例

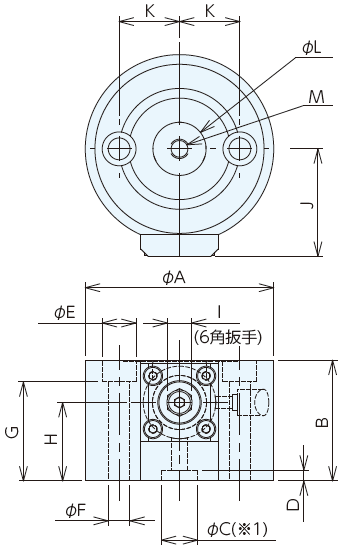

型号尺寸表
| 订单号 | No. | A | B | C H6 | D +0.05 | E | F | G | H | I | J | K | L | M |
| ＊138069 | QLTD-KN10 | 78 | 50 | 16 | 7.5 | 14 | 9 | 41 | 32.5 | 10 | 44.5 | 25 | 22 | M8x1.25 |
| No. | 扭矩 Nm | 夹紧力 kN | 重量 kg |
| QLTD-KN10 | 17 | 7 | 1.7 |
安装加工尺寸
| No. | A | B | C | D |
| QLTD-KN10 | 16 | 5 | 50 | M8x1.25 |

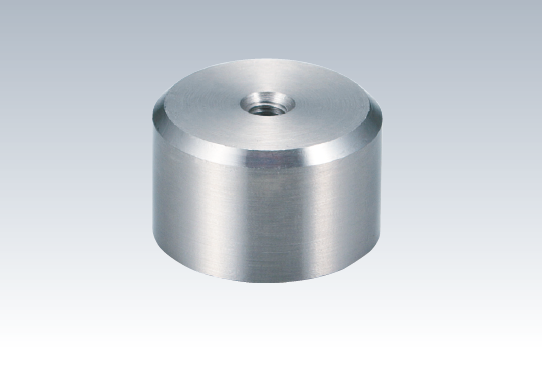

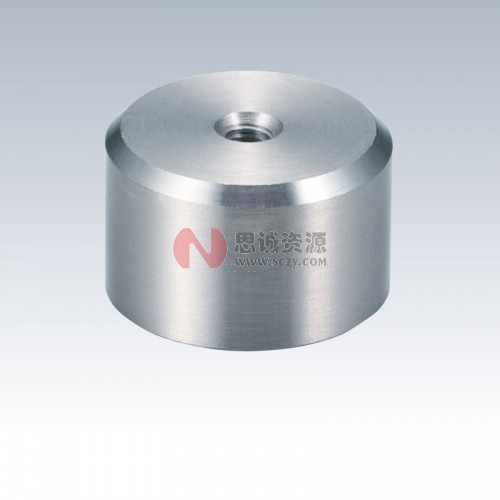

■定位钉
●拉钉式本体定位用

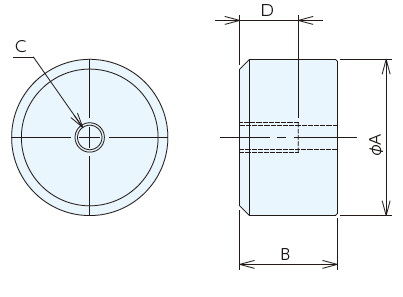

型号尺寸表
| 订单号 | No. | 适用机型 | Ａg6 | B | C | D | 重量ｇ |
| ＊141108 | PKR16010 | QLTD-KN10 | 16 | 10 | M3x0.5 | 6 | 15 |

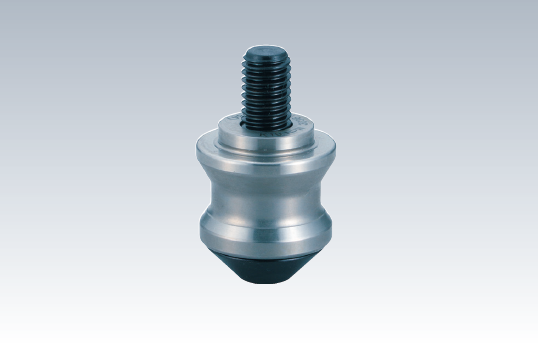

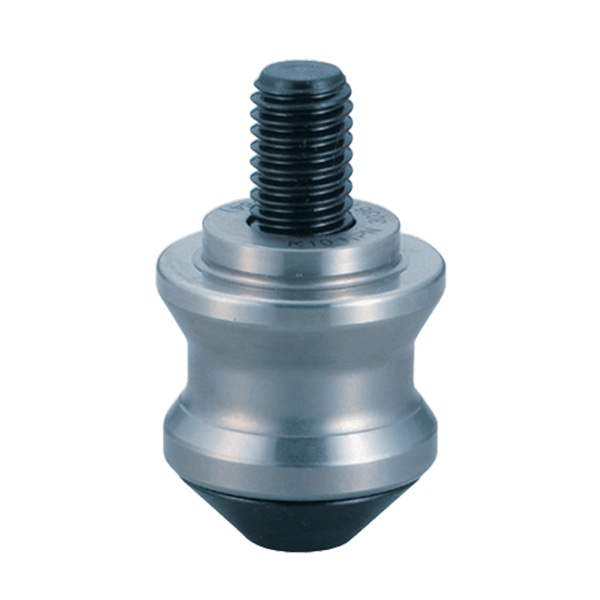

■拉钉式QLOCK拉钉侧
●与工件组装

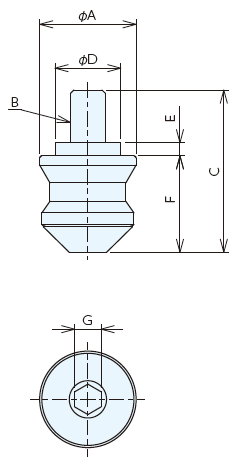

型号尺寸表
| 订单号 | No. | 适用机型 | A | B | C | D | E | F | G | 重量g |
| ＊136936 | QLK10RPB | KS10.3,KS10.2 | 22 | M 8×1.25 | 37 | 15 | 3 | 22 | 6 | 60 |
安装加工尺寸
| No. | A | B | C | D |
| QLK10RPB | 15 | 3.5 | 13 | M 8×P1.25 |
使用例
