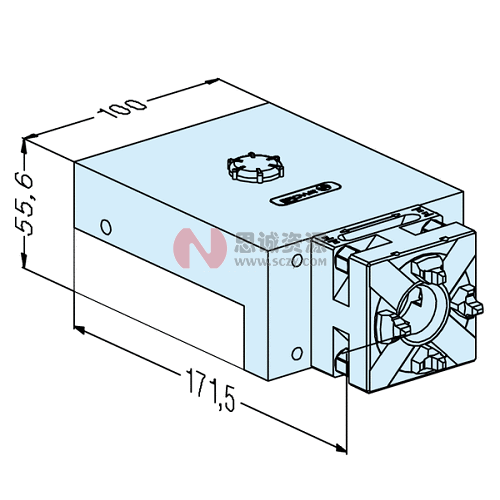

自营ER-030645 UnoSet过渡板PalletSet W 定位片G


技术参数
夹紧力：4000N (使用F=175N及R74mm的力转动推杆(B)进行锁紧。)
材料：不锈钢
转位精度：2μm, 4 x 90°
定位精度：2μm

---

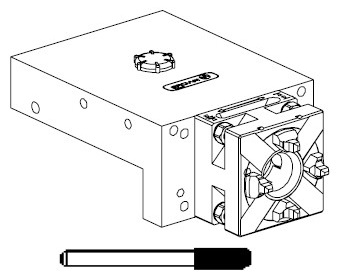

产品包装清单
1 x UnoSet过渡板 ER-030644
1 x 推杆  ER-007698

---

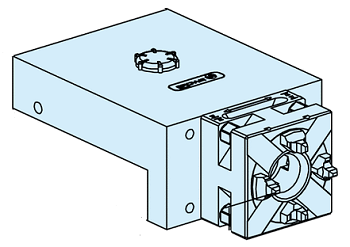

部件描述
A) 过渡板
B) 推杆
C) 夹紧卡盘RSM 50
D) 定位齿
E) 定位支撑面
F) 密封螺盖M16
G) M16 x 2锁紧螺钉(夹紧机构，基础工具系统)

---

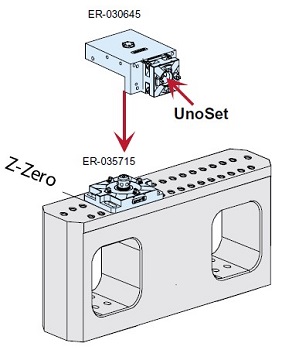

在Pallet Set W上的应用

把现有的UnoSet夹持元件和ITS 50电极夹头装入PalletSetW系统中

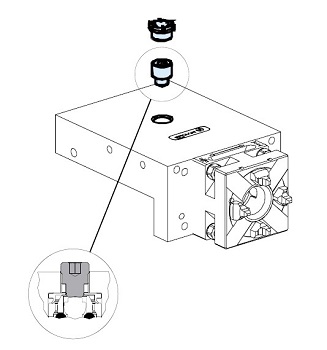

注意：红色盖罩必须拧入！

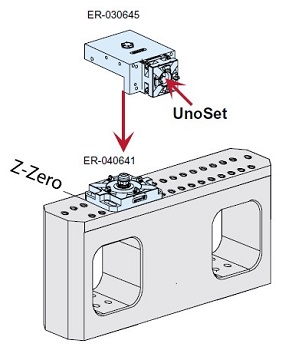

在基础线切割工具系统上的应用
把现有的UnoSet夹持元件和ITS 50电极夹头装入基础线切割工具系统。
注意：拿掉红色罩盖，拧入M16螺钉。
夹紧过程详见基础线切割卡盘ER-040641的操作手册.

---


安装
1、带RSM 50的UnoSet过渡板与其它的 EROWA ITS工具系统相统一
2、工具系统也适用于水平位置

注意： 快速卡盘50可用于系统连接。

夹紧过程：
1、用推杆打开RSM 50卡盘。
2、将电极或工件插入RSM 50卡盘，用推杆关闭卡盘
重要：夹紧时，推杆不可能推到底。
