自营ERON-NABEYA雅朗 机床5面加工分度盘式直角操作台
产品亮点：采用分度盘设计，可实现精确的角度调整，满足多种加工需求，结构稳固，操作简便，能够提高加工效率和精度，适用于多种机床加工场景。
- 选配推荐
- 最新发布
产品详情

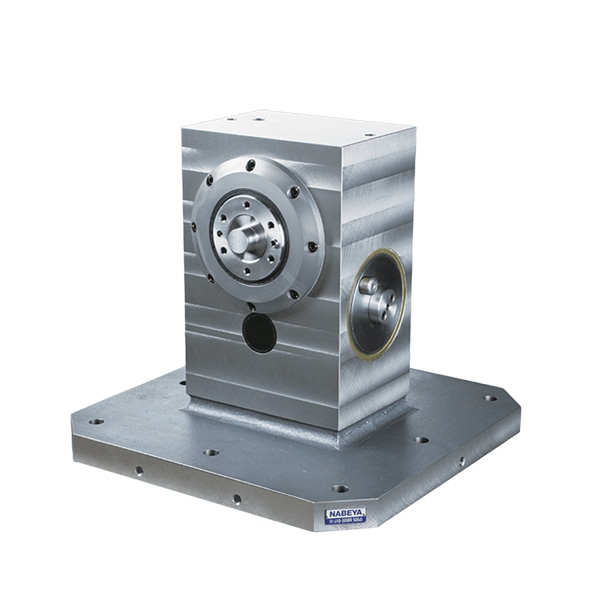

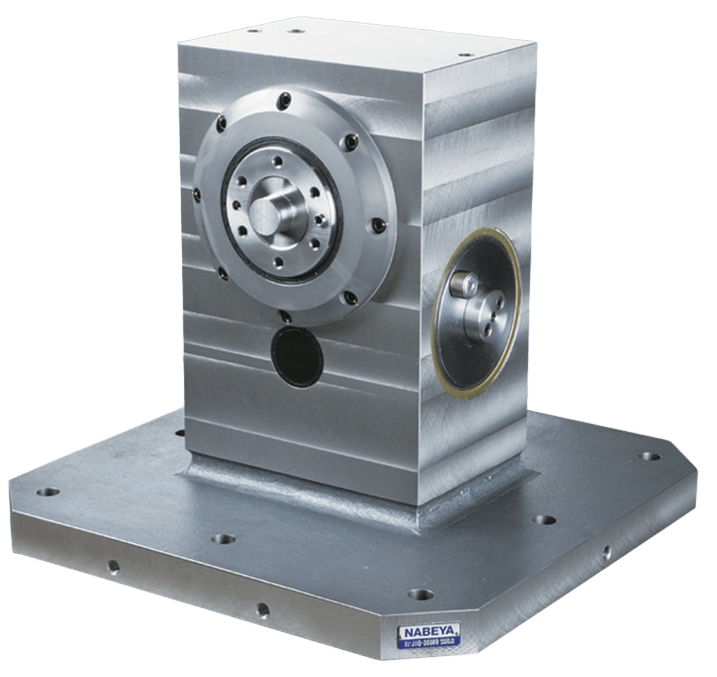

ERON-NABEYA雅朗 分度盘式直角操作台
材 质 本体：FC250 热处理 退火
表面处理 涂装（黑皮） 附属品吊环
特点
●横与卧式机床配套使用，一次装夹固定，即可5面加工
●分度盘旋转轴每旋转一周，分度盘表面旋转90度
●在机床主轴上安装Morse锥形支架A型等､直接接触凸轮从动件并在弧之间对输入主轴施加旋转
●分度盘旋转轴也可使用旋转扳手进行操作（可选）
●支持夜间机器运转，无人操作的理想工具
●2面直角操作台

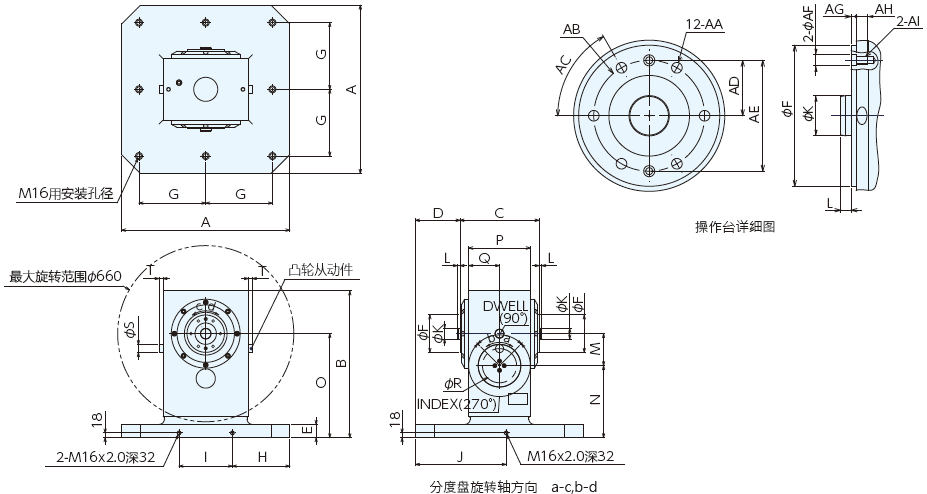

型号尺寸表
| 订单号 | No. | 型号 | A | B | C | D | E | F | G | H | I | J | K h5 0 +0.011 |
| 140988 | TRS0612-30055 | 普通级 | 630 | 550 | 296 | 167 | 50 | 140 | 250 | 215 | 200 | 340 | 40 |
| 140989 | TRP0612-30055 | 精密级 | 630 | 550 | 296 | 167 | 50 | 140 | 250 | 215 | 200 | 340 | 40 |
| No. | L | M | N | O | P | Q | R | S | T | 重量Kg |
| TRS0612-30055 | 10 | 120 | 270 | 390 | 230 | 115 | 128 | 30 | 15 | 360 |
| TRP0612-30055 | 10 | 120 | 270 | 390 | 230 | 115 | 128 | 30 | 15 | 360 |
操作台型号
| No. | 型号 | AA | AB | AC | AD±0.05 | AE ±0.02 | AF h6+0.011 0 | AG | AH | AI |
| TRS0612-30055 | 普通级 | M12x1.5 | 110 | 60° | 55 | 110 | 11 | 5 | 11 | M8x1.25 |
| TRP0612-30055 | 精密级 | M12x1.5 | 110 | 60° | 55 | 110 | 11 | 5 | 11 | M8x1.25 |
型号
| 静态特性参数 | 単位 | 数値 | |
| 普通级 | 精密级 | ||
| 最大扭矩 | Nm | 5419(DWELL 時) | 5419(DWELL 時) |
| 最大推力载荷 | N | 215.6 ｘ 103 | 215.6 ｘ 103 |
| 最大径向载荷 | N | 73500 | 73500 |
| 最大弯矩 | Nm | 16660 | 16660 |
| 扭转强度 ※2 | sec./Nm | 0.112 | 0.112 |
| 重复定位精度 | sec. | ±15 | ±2 |
| 旋转角度精度 | sec. | ±30 | ±15 |
| 凸轮轴摩擦力矩 | Nm | 16.7 | 16.7 |
※ 以上参数为两面合计数值
※2 扭转强度参数为参考数值
■分度盘式直角操作台用旋转扳手套装（可选）
套装内容
手柄：1根
适配器：1个
六角空心螺钉 M8X40：2根
| 订单号 | No. |
| 141109 | TRS0612-HN |
操作台详细图
