自营BIG大昭和 HSK A型内置防振机构基础柄防振刀柄
产品亮点：HSK两面定位面铣刀柄，内置防振机构，借特殊动态设计有效抑制振动，助力刀具发挥优加工能力；支持中心内冷，有多种型号适配不同场景，系统配置灵活，满足面铣加工需求 。
- 选配推荐
- 最新发布
产品详情

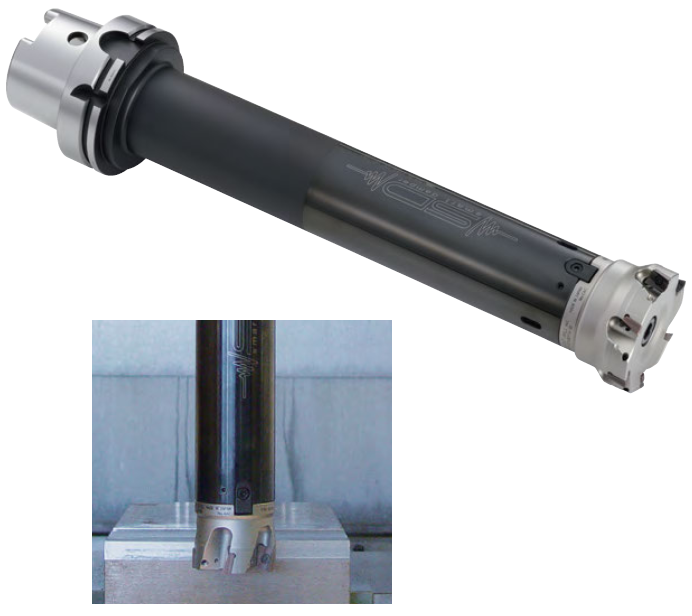

内置防振机构的防振刀柄
●通过特殊的动态防振机构有效防止振动、发挥刀具最佳的加工能力。
HSK-100刀柄时

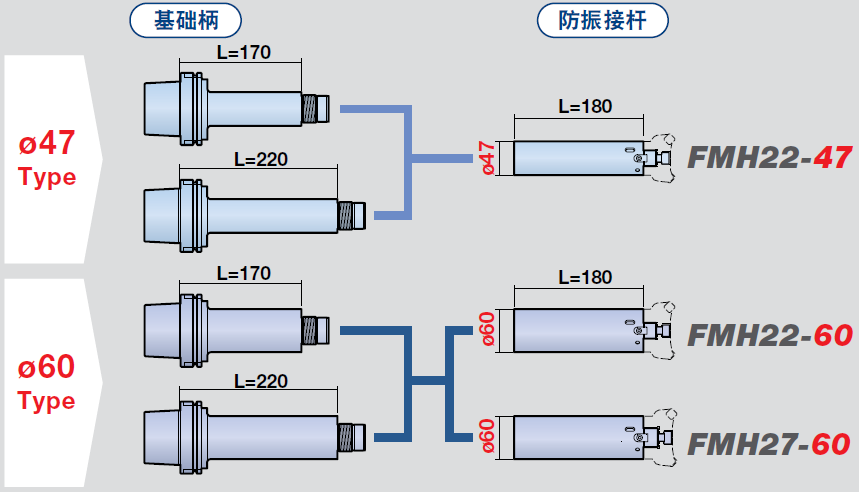

一把防振接杆(BBT/HSK刀柄共通）可以用于不同长度的基础柄。

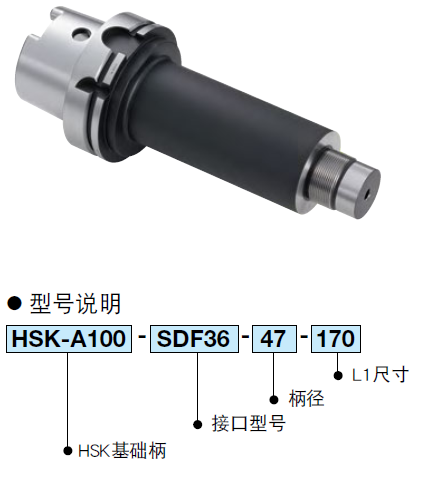

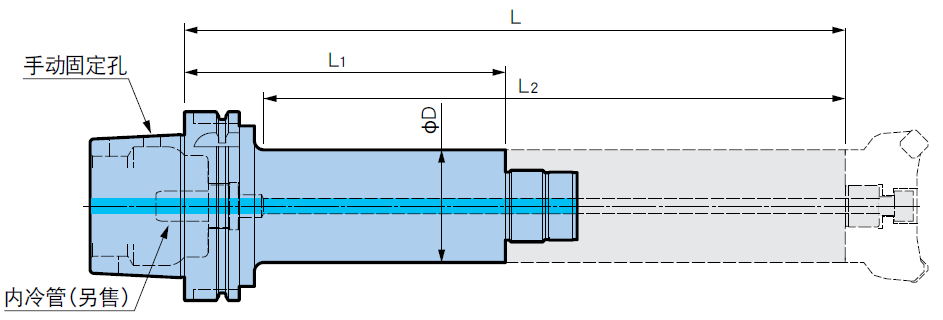

基础柄
A型（DIN 69893-1）（ISO 12164）
| 型号 | φD1 | L | L1 | L2 | 质量 （kg） | 对应 防振接杆 |
| HSK-A100-SDF36-47-170 | 47 | 350 | 170 | 310 | 4.4 | FMH口口DP-47 |
| HSK-A100-SDF36-47-220 | 400 | 220 | 360 | 5.0 | ||
| HSK-A100-SDF36-60-170 | 60 | 350 | 170 | 310 | 5.5 | FMH口口DP-60 |
| HSK-A100-SDF36-60-220 | 400 | 220 | 360 | 6.5 |

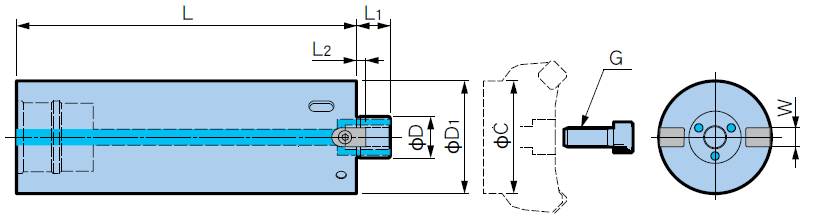

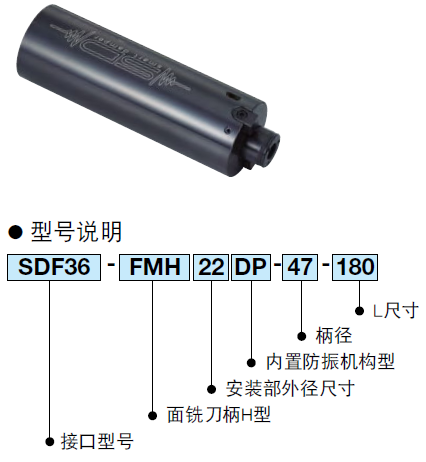

防振接杆
| 型号 | φD | φD1 | L | L1 | L2 | W | G | 质量 （kg） | 钩式扳手型号 | 最小法兰直径 φC |
| SDF6-FMH22DP-47-180 | 22 | 47 | 180 | 18 | 5 | 10 | M10 | 3.0 | FK45-50L | 36 |
| SDF6-FMH22DP-60-180 | 22 | 60 | 180 | 18 | 5 | 10 | M10 | 4.5 | FK58-62L | 49 |
| SDF6-FMH27DP-60-180 | 27 | 60 | 180 | 20 | 6 | 12 | M12 | 4.5 | 46 |
1. 在基础柄上的安装方法请参阅使用说明书。
2. 质量不包含刀盘。
3. 附带钩式扳手、刀盘紧固螺栓。
4. 附带的刀盘紧固螺栓不合适时，请参考C30的紧固螺栓表另外选择。
5. C表示面铣刀柄刀盘安装面的最小直径。选择刀盘时，法兰面直径小于面铣刀柄最小法兰直径时，需格外注意。
