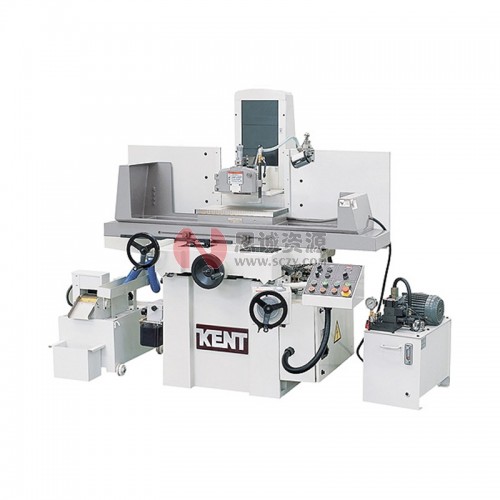

自营KENT 建德平面磨床 三轴鞍座型自动系列 KGS-84AH/AHD

建德平面磨床 三轴鞍座型自动系列

AH :前后及左右两轴自动，可依工作需求以手工操控上下进给，操作方便

AHD :前后、左右及上下三轴均为自动操作，上下进给可先预设进给量和进给次数，工作完毕后机床自动停止

高刚性铸件体

铸件体经由工程仿真分忻（cosmos )计算，立柱及机头采双层璧设计，具高抗弯与抗扭刚性。

全支撑之工作台硬轨结构

工作台采全支撑硬轨结构，搭配Turcite-B与手工铲刮保证工作台在负荷的情况下，减低阻尼系数，确误工作台之平稳运行与研削精度。

独立式油压系统

单缸驱动式，配合独立式油压系统之设计，使工作台具5-25m/min多段可调之速度与低震动之特性，适合多种用途之加工，选用日本制高质量油封，确保滑动顺畅及使用寿命。

高精度之法兰式主轴

本公司之每一支主轴完全由台湾建德本厂自行研发与制作，从外管之原料开始至组装(除进口轴承外），在温控及无尘车间装配，决不外包，正因在这样严格的生产条件下，主轴受温度变化影响小，噪音低及无振动，能够提供多年的服务而不产生问题。本机台并采用法兰式主轴之设计，搭配CP4级精密斜角滚珠轴承、V3级低振动马达与动平衡后，安装于机头座上，保证主轴之偏转远低于0.002mm.。

自动润滑系统

采循环式中心润滑装罝，一方面各传动螺杆和滑动面均得到最佳之润滑，另一方面废油回改过滤再循环润滑，不仅坏保，也节省润滑油之不必要支出，润滑系统配有自我检测功能，当油罐内液位降低到设定位置时，液位开关发出警报。

电气控制系统

专业设计电气控制系统，符合CE安全要求，采用囯际知名品牌的电气组件，工作可靠，噪音低，震动小，可靠保证高精度磨削的需要。

图型化操作面板

操作面板箱采固定式设计，操控完全集中于操作面板上，符合人体工学；操作面版采图型化设计，功能一目了然，操作简便易学。

防溅大墙板(选配附件）

机台后方可加装防溅大墙板，可有效遮挡研磨水和铁屑飞溅到机器后方，不仅可维持机器之清洁度，甚至避免研磨液喷进机器之滑轨，确保机器之寿命和精度。

项目					单 位	KGS-84AH	KGS-84AHD
能力	工件台面尺寸(长x宽)				mm	800x400
	工件台最大移动量	左右			mm	920
		前后			mm	450
	工作台面至主轴中心最大距离				mm	580
	工作台最大承载重量(含磁盘)				Kgs	700
工作台及前后进给	工作台T 型槽				mmxN	14x3
	工作台速度				M/min	5–25
	前后手轮进刀		一格		mm	0.02
			一圈		mm	5
	前后自动进给量				mm	0.1–10
	前后快速量		50 Hz		mm/min	990
			60 Hz		mm/min	1190
上下进给	上下手轮进给量		一格		mm	0.01
			一圈		mm	2
	上下自动进给量				mm	–	0.005–0.025
	上下快速移动量				mm/min	–	230
砂轮主轴	砂轮尺寸(外径x厚度 x内径)				mm	Φ355x20-40xΦ127
	主轴转速			50 Hz	rpm	1450
				60 Hz	rpm	1740
马达	主轴马达				hp	7.5
	前后马达				W	80
	上下马达				W	80
	油压马达				hp	3
	冲水马达				hp	1/4
尺寸重量	机器高度				mm.	1880
	占地面积(长x宽)				mm.	3600x2750
	机器重量(净重/毛重)				Kgs.	2800/3000
