自营德国波龙BLUM LC50-DIGILOG加工中心激光对刀仪

德国波龙BLUM LC50-DIGILOG激光对刀仪 2018新品！采用DIGILOG技术的前瞻性的加工中心激光测量系统！

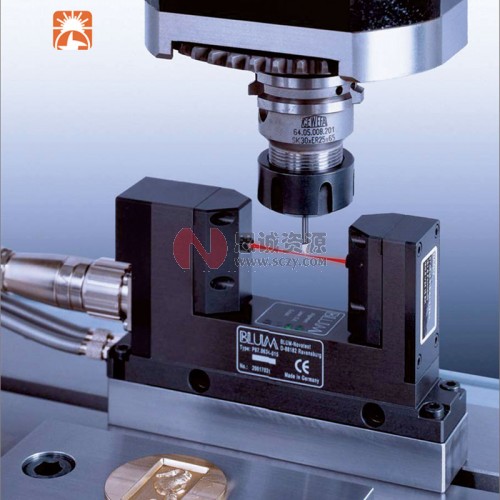

德国波龙BULM LC50-DIGILOG激光对刀仪前瞻性的加工中心激光测量系统

发明家又一项新发明。几十年以来，凭借出色的性能，LaserControl 系列确保了无数加工中心达到极高的精度、可靠性和效率。为确保能无时无刻地以经济的成本达到最好的加工质量，从微加工的机床、到大批量生产、再到大型的零件加工，都可使用该系统。而最新一代产品也会续写这段成功的历史：凭借前瞻性的 DIGILOG 技术，在生产测量技术领域开发出了多种多样、意想不到的用途。

– 自动测量极为省时
– 优异的制造质量和极低的次品率
– 实现封闭式工作流程
– 无人化、自动化的运行模式
– 工艺安全性达到全新境界
– 测量并监控各种刀具类型、形状以及切割材料
– 补偿主轴漂移和切削刀刃同心度误差

德国波龙BULM LC50-DIGILOG激光对刀仪 DIGILOG 技术不仅仅是在测量技术领域掀开了新的篇章

数字化已经成为过去 – 未来属于 DIGILOG 技术。从测头开始，DIGILOG 技术现已彻底改变了机床的激光测量技术。该技术可以对刀具的所有刀刃进行模拟式信号分析。这样，用户在很短时间内就能测得很多测量值，使刀具测量无与伦比地精准、快速和稳定。

(每秒钟数千个测量值)

快速
– 高度动态地测量所有刀具特征
– 针对刀具的所有刀刃，每秒测得数千个测量值
– 测量和检验时间最多缩短 60%
– 根据刀具的额定转速动态地调整测量速度

精准
– 利用集成的同心度监控进行 DIGILOG 模拟校准
– 分析数据流
– 通过集成在工艺中的温度补偿始终达到良好的零件精度
– 识别到几何形状的变化，例如刀刃上的磨损

工艺安全
– 尽管受到冷却剂的影响，测量依然可靠
– 自动过滤掉粘附在刀具上的污垢和冷却润滑剂
– 同心度监控识别出劣质的刀架和脏污

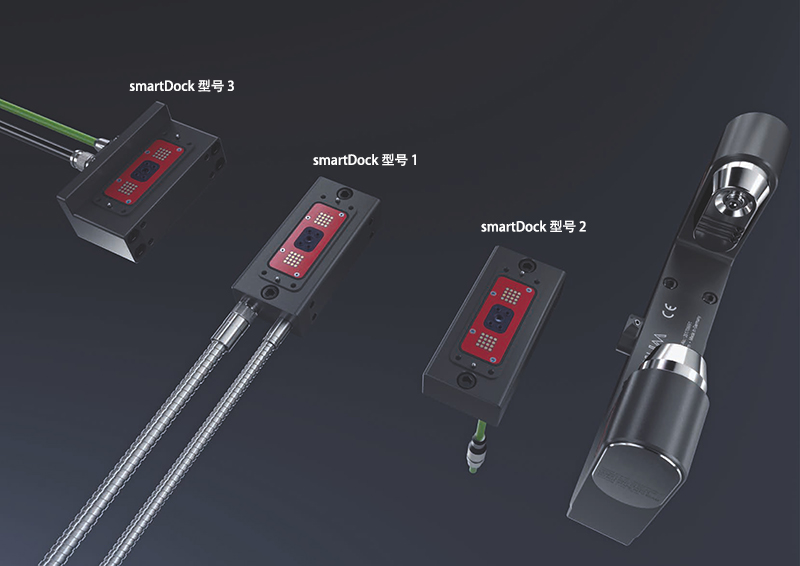

德国波龙BULM LC50-DIGILOG激光对刀仪 smartDock适用于各种情况的接口

smartDock 是全世界唯一适用于最新 BLUM 激光测量系统所有支承系统的标准接口。在这个设计得特别紧凑的机体上，除了电气、机械和气动接口之外，还集成了运行所需的所有气动阀。将智能式接口和接头以这种节约空间的方式组合在一起，安装变简易，并在该系统集成到机械室时提供更大的自由度。

smartDock 型号 1
用于安装在机台上的型号
– 需测量更大刀具时可方便地更换系统
– 更快更换，缩短机床停机时间
– 便捷的后期加装

smartDock 型号 2
下方设有电缆引出口的型号，
可以美观的安装在机台上，
并将电缆隐藏。

smartDock 型号 3
侧面设有电缆引出口的型号，可以美观的侧面安装在机
台或机床侧壁上，并将电缆隐藏。

– 仅 2 根连接线
– 拥有最短切换时间的高端气动阀
– 无需独立的气动单元
– 兼容所有系统类型

德国波龙BULM LC50-DIGILOG激光对刀仪设计一切都为最高的性

在 LaserControl DIGILOG 产品系列的开发中，融入了我们在机床激光测量技术领域长达 30 多年的经验。新一代产品的特点是其外形既富有现代感、又针对切削工艺优化，并且采用高端组件，具有在全世界备受青睐的测量性能。

优质的激光光学镜头
激光光学镜头一直是 BLUM 激光测量系统的核心组件。它为无与伦比的重复精度和绝对精度奠定了基础。即使在测量微型刀具和最小的刀刃几何时，高质量的激光光学镜头、均匀的激光束形状和聚焦的激光光线也能确保最佳的测量结果。而在最严苛的条件下，它也能发挥出最佳性能，并且在精度上远远超越其他同类型测量系统。

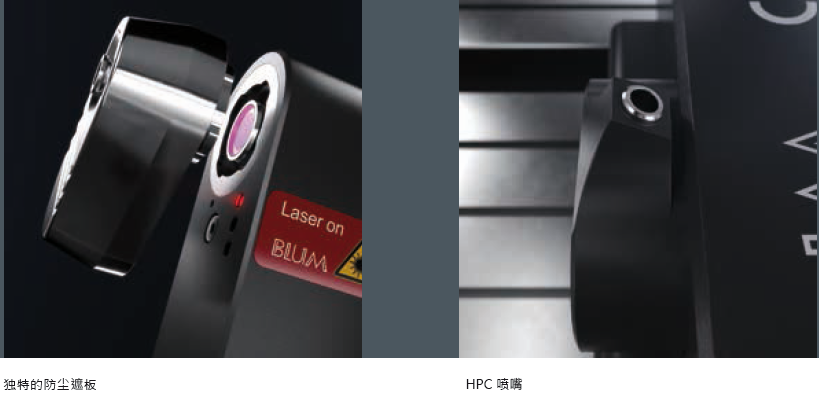

独特的防尘遮板
全新研发的防尘遮板，可保证在任在生产环境下都能可靠运行。除了可以强力清洗遮板开口之外，特别强劲的阻隔气流也能为镜头提供尽可能好的保护。其他的亮点还有在停机时耗气量降低到零，以及层流可以确保最高精度。

HPC 喷嘴
所有最新的激光测量系统皆标配新型 HPC 喷嘴。由于结构设计巧妙，这种喷嘴可以安装在两侧，通过集成的止回阀防止冷却液聚集。超高的清洗压力和集中在测量处形成完美的气流，使得可以快速且无残留地清除冷却液、碎屑和其他污物。

德国波龙BULM LC50-DIGILOG激光对刀仪系统紧凑型 & 3D型

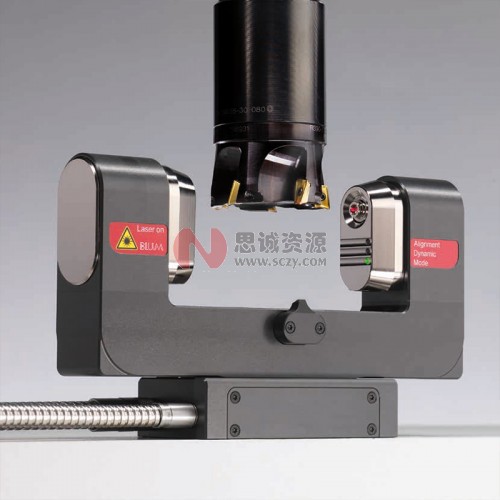

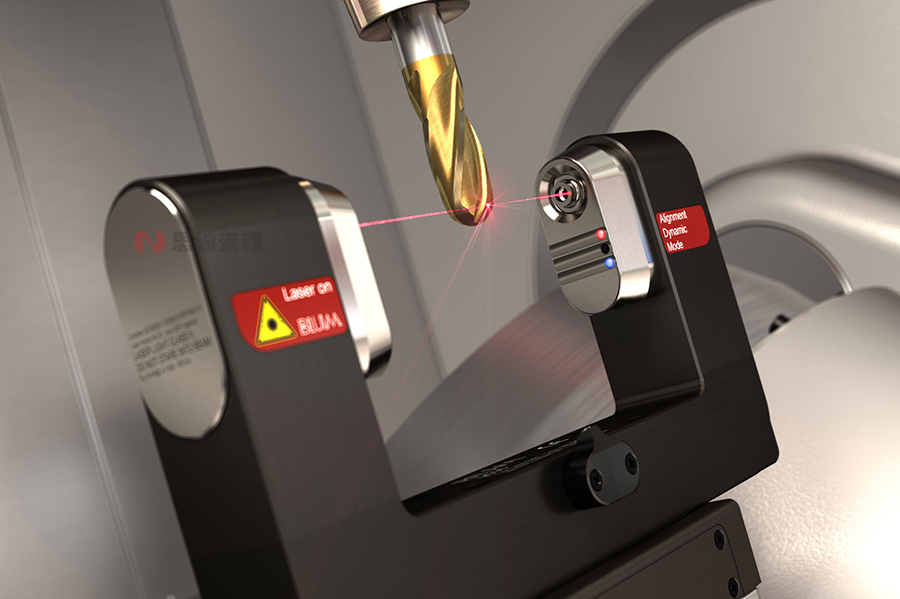

LC50-DIGILOG
由于精度高、可靠性好，紧凑的支承系统可以应用于各种类型的机床。LC50 的标准长度为 150 至 500 mm。通过优质的激光光学镜头，该系统还能符合小型高端机器的微加工要求。
– 支承系统提供最大程度上的精度
– 快速、精确、自动测量所有刀具类型、形状和切割材料
– 出厂时已校准激光束，安装简便

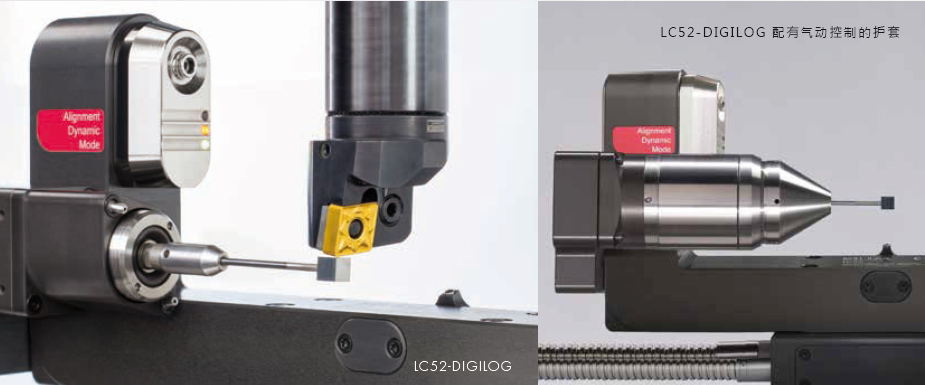

LC52-DIGILOG
配备 3D 测头的激光测量系统，用于调整和监控整个车铣组合机床的刀具区域。利用激光测量系统无接触地测量正在旋转的刀具；利用测头快速地、接触式地测量不旋转的刀具。
– 将两种测量技术的优势集合在一部紧凑型设备中。
– 最快速地测量车刀
– 车刀与铣刀共用一个系统，具经济效益

系统概览

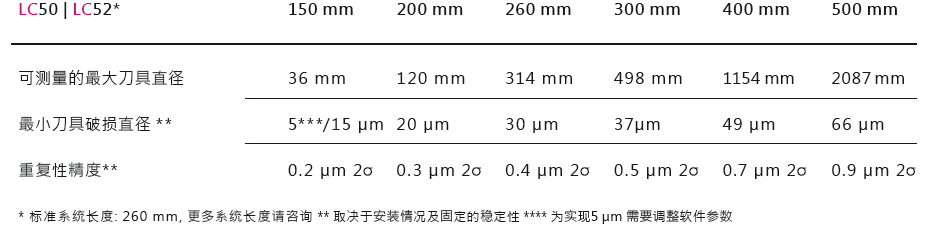

系统长度

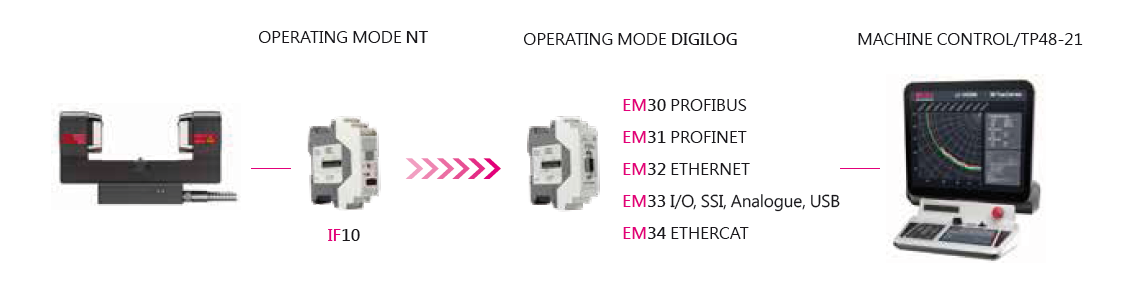

DIGILOG – 一种技术...

同类型一同作业。可靠的传感器技术对于工序安全、无人化生产至关重要。因此，BLUM 现已符合工业 4.0 对联网生产的要求。DIGILOG 技术在这里扮演了关键角色：基于每秒数千个测量值构成的数据库，这种前瞻性的测量系统可以给生产带来革命性的改变。其中包括具有 DIGILOG 测头的模拟式轮廓扫描、工艺集成的粗糙度测量、用于批量生产的孔径测量仪、自然还有使用 DIGILOG 激光测量系统的刀具测量。完美协作也体现在界面硬件上。硬件采用模块化设计，并且可以在使用其他测量系统时轻松扩展。
