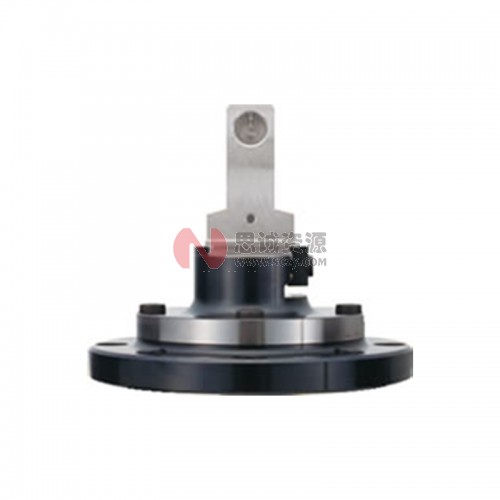

自营MST直接固定型 自动化工件夹持系统SMART GRIP
产品亮点：以最短尺寸夹持工件！确保宽阔的加工区域
- 选配推荐
- 最新发布
产品详情
以最短尺寸夹持工件！确保宽阔的加工区域
直接安装（机床工作台直接安装形）
直接安装（机床工作台直接安装形）
燕尾槽
| 型号 | H | H1 | H2 | φC | W | Kg |
| F140S80-DOC 17.5 -60 | 60 | 45 | 2 | 30 | 17.5 | 2.5 |
| F140S80-DOC 25 -60 | 3 | 40 | 25 | 2.6 | ||
| F140S80-DOC 35 -55 | 55 | 40 | 50 | 35 | 2.8 | |
| F140S80-DOC 50 -55 | 5 | 70 | 50 | 3.4 | ||
| F140S80-DOC 70 -55 | 100 | 70 | 4.7 | |||
| F140S80-DOC 100 -55 | 10 | 140 | 100 | 5.5 |
■选购品
*连接垫板
■标准附属品
•装载用螺丝X4个
■备注
•需要事先利用楔形刀具将工件加工出燕尾棰。
•直载型快速换装工件夹具系统需要配笪适配器, 方可装夹在机床工作台上
法兰式连接
| 型号 | Fig. | H | H1 | φC | φD1 | φD2 | φD3 | φd | h1 | T1 | T2 | T3 | d2 | d3 | G2 | Kg |
| F140S80-FP 63-50 | 3 | 50 | 25 | 63 | 50 | - | - | 40 | 13 | M5× 8 | - | - | - | - | M6×10 | 2.6 |
| F140S80-FP 85-50 | 2 | 85 | 73 | M6 | 6.6 | 3.1 | ||||||||||
| F140S80-FP 110-70 | 1 | 70 | 45 | 110 | 95 | M6×9 | M8 | 9 | 3.7 | |||||||
| F140S80-FP 130-75 | 2 | 75 | 130 | 85 | 115 | - | 70 | 17 | M8×12 | M8 | - | 9 | - | M8×16 | 5.5 |
■选购品
♦连接垫板 ♦定位销（OP.90) ♦适配器（OP.91)
■标准附属品
♦装载用螺丝X4个
■备注
♦直载型快速换装工件夹具系统需要配置适配器.方可装夹在机床工作台上
连接垫板
直载型快速换装工件夹具系统需要配置适配器，方可装夹在机床工作台上，可根据客户机床工作台桌面制作出专用的适配器，详细请向弊司垂询。
