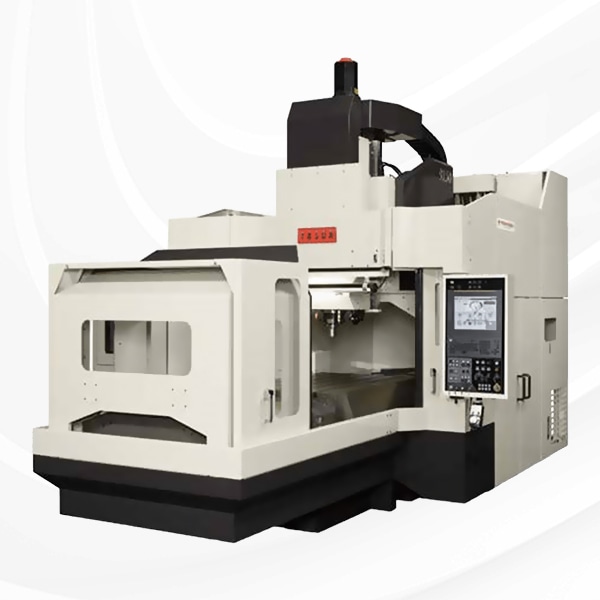

自营YBM9150V日本安田YASDA亚司达CNC数控加工中心
产品亮点：数控坐标加工中心YBM9150Vver.III其卓越能力特别发挥于包括高精度圆弧插补加工的模具加工、具有充分满足高端用户要求的能力。
- 选配推荐
- 最新发布
产品详情
数控坐标加工中心YBM9150Vver.III其卓越能力特别发挥于包括高精度圆弧插补加工的模具加工、具有充分满足高端用户要求的能力。
数控坐标加工中心YBM9150Vver.III其卓越能力特别发挥于包括高精度圆弧插补加工的模具加工、具有充分满足高端用户要求的能力。
| 1.机床规格 | YBM640Vver.Ⅲ | YBM950Vver.Ⅲ | YBM9150V | YBM1218V |
| 1）移动量 | ||||
| X轴移动量 | 600mm | 900mm | 1,500mm | 1,800mm |
| Y轴移动量 | 400mm | 500mm | 900mm | 1200mm |
| Z轴移动量 | 350mm | 350mm | 450mm | 600mm |
| 工作台表面至主轴端面距离 | 150-500mm | 200-550mm | 150-600mm | 200-800mm |
| 2）工作台 | ||||
| 工作台大小 | 700*450mm | 1,000*500mm | 1,500*900mm | 1,800*1,200mm |
| 工作台最大承载重量 | 300kg | 800kg | 3,000kg | 4,000kg |
| 工作台表面形状 | 18mmT型槽3条间距125mm | 18mmT型槽3条间距150mm | 18mmT型槽5条间距150mm | 22mmT型槽5条间距150mm |
| 3）主轴 | ||||
| 形式名称 | SA40-24000-18.5 预紧力自动调整型主轴 |
SA40-24000-18.5 预紧力自动调整型主轴 |
SA40-24000-18.5 预紧力自动调整型主轴 |
SA40-24000-22 预紧力自动调整型主轴 |
| 主轴转速 | 100-24,000min/1 | 100-24,000min/1 | 100-24,000min/1 | 50-10,000min/1 |
| 主轴变速 | 分2段无极变速（线圈变换） | 分两段无极变速（线圈变换） | 分两段无极变速（线圈变换） | 无极变速 |
| 主轴用电机 | AC18.5/22KW （连续/15分定常） |
AC18.5/22KW （连续/15分定常） |
AC18.5/22KW （连续/15分定常） |
AC22KW （30分定常） |
| 主轴锥孔 | N.T.No.40 | N.T.No.40 | N.T.No.40 | N.T.No.40 |
| 主轴直径 | φ65mm | φ65mm | φ65mm | φ100mm |
| 4）进给速度 | ||||
| 快速进给速度 | X轴20,000mm/min Y轴20,000mm/min Z轴20,000mm/min |
X轴20,000mm/min Y轴20,000mm/min Z轴20,000mm/min |
X轴20,000mm/min Y轴20,000mm/min Z轴20,000mm/min |
X轴18,000mm/min Y轴18,000mm/min Z轴12,000mm/min |
| 切削进给速度 | 1-5,000mm/min | 1-5,000mm/min | 1-5,000mm/min | 1-5,000mm/min |
| 点动进给速度 | 1-5,000mm/min | 1-5,000mm/min | 1-5,000mm/min | 1-5,000mm/min |
| 5）工具自动交换装置（ATC） | ||||
| 工具库存储容量 | 30把 | 30把 | 60把 | 32把 |
| 刀柄形式 | MAS BT40 | MAS BT40 | MAS BT40 | MAS BT50 |
| 拉丁形式 | JIS B6339-40P（45°） | JIS B6339-40P（45°） | JIS B6339-40P（45°） | MAS P50T-1(45°) |
| 工具最大直径 | φ100mm | φ100mm | φ100mm | φ240mm |
| 工具最大长度 | 250mm | 250mm | 250mm | 350mm |
| 最大工具重量 | 7kg | 7kg | 7kg | 20kg |
| 6）主轴冷却装置 冷却能力 |
6,000W | 6,000W | 6,000W | 6,000W |
| 7）切削液装置 AA型喷嘴2个 |
〇 | 〇 | 〇 | 〇 |
| 8）防溅门及排屑器 | ||||
| 手动防溅门+双螺杆排屑器 | 〇 | 〇 | 〇 | 〇 |
| 9）NC装置 | FANUC 31i-B5 | FANUC 31i-B5 | FANUC 31i-B5 | FANUC 31i-B5 |
| 10）机床本体重量 | 8,000kg | 11,000kg | 16,000kg | 29,000kg |
| 11）电源功率 | 39kVA | 39kVA | 41kVA | 70kVA |
| 2.机床标准配件 | YBM640Vver.Ⅲ | YBM950Vver.Ⅲ | YBM9150V | YBM1218V |
| 光学光栅尺 | 〇 | 〇 | 〇 | 〇 |
| 液压单元 | 〇 | 〇 | 〇 | 〇 |
| 导轨自动供油装置 | 〇 | 〇 | 〇 | 〇 |
| 电源自动切断装置 | 〇 | 〇 | 〇 | 〇 |
| 机体温度控制装置 | 简易型 | 简易型 | 简易型 | 装备 |
| 基础垫块 | 〇 | 〇 | 〇 | 〇 |
| 照明装置 | 〇 | 〇 | 〇 | 〇 |
| 机床颜色RAL1013（乳黄色） | 〇 | 〇 | 〇 | 〇 |
| 作业工具 | 〇 | 〇 | 〇 | 〇 |
| 3.机床选配件 | YBM640Vver.Ⅲ | YBM950Vver.Ⅲ | YBM9150V | YBM1218V |
| 1）高扭矩主轴 | ||||
| 形式 SA40-10000-11 (预紧力自动调整型主轴） |
一 | 一 | 〇 | 一 |
| 主轴转速 50-10,000min/1 | 一 | 一 | 〇 | 一 |
| 2）高速主轴 | ||||
| 形式 30-30000-11 | 〇 | 〇 | 〇 | 一 |
| 主轴转速 150-30,000min/1 | 〇 | 〇 | 〇 | 一 |
| 主轴用电机 AC5.5/11kw （连续|5分定常） | 〇 | 〇 | 〇 | 一 |
| 主轴锥孔 N.T.No.30 | 〇 | 〇 | 〇 | 一 |
| 主轴直径 φ50mm | 〇 | 〇 | 〇 | 一 |
| 3）工作台自动交换装置（APC） | 〇 | 〇 | 〇 | 〇 |
| 单元重量 | 1,500kg | 2,500kg | 5,000kg | 7,000kg |
| 工作台交换装置及安全防护围栏 | 〇 | 〇 | 〇 | 〇 |
| 4）预载架台（PLS） | 〇 | 〇 | 一 | 一 |
| 架台数 | 5个 | 4个 | 一 | 一 |
| 单元重量 | 2，500kg | 3，000kg | 一 | 一 |
| 自动程序调用 | 〇 | 〇 | 一 | 一 |
| PLS安全防护围栏 | 〇 | 〇 | 一 | 一 |
| 5）工作台 | 〇 | 〇 | 〇 | 〇 |
| 工作台大小 | 500*400mm 600*400mm |
900*500mm | 900*1,500mm | 1,200*1,500mm |
| 工作台表面形状 M16螺纹孔 | 〇 | 〇 | 〇 | 〇 |
| 工作台厚度 | 110mm | 100mm | 120mm | 200mm |
| 工作台重量 | 200kg | 300kg | 1,400kg | 2,300kg |
| 6）工作台夹紧装置 | 〇 | 〇 | 〇 | 〇 |
| 工作台承载重量 | 300kg | 400kg | 2,500kg | 4,000kg |
| 7）自动工具交换装置（ATC） | ||||
| 工具存贮容量 | 60把（机外设置） | 60把（机外设置） | 100把（机外设置） | 60-240把（机外设置） |
| 工具最大直径 | φ100mm | φ100mm | φ100mm | φ100mm |
| 工具最大长度 | 250mm | 250mm | 300mm | 350mm |
| 最大工具重量 | 7kg | 7kg | 7kg | 20kg |
| 8）切削油装置（AB型） | ||||
| AB型：AA型+钻头中心喷油管路 | 〇 | 〇 | 〇 | 〇 |
| 9）高压切削油装置 | ||||
| 1主轴中心喷油 | 〇 | 〇 | 〇 | 〇 |
| 泵压力 6Mpa | 〇 | 〇 | 〇 | 〇 |
| 泵压力 3.5Mpa | 〇 | 〇 | 〇 | 〇 |
| 2主轴中心通过刀柄法兰盘喷油 | ||||
| 泵压力 6Mpa | 〇 | 〇 | 〇 | 〇 |
| 泵压力 3.5Mpa | 〇 | 〇 | 〇 | 〇 |
| 3主轴中心喷气 | 〇 | 〇 | 〇 | 〇 |
| 4主轴中心喷油雾 | 〇 | 〇 | 〇 | 〇 |
| 10）淋浴型装置 | 〇 | 〇 | 〇 | 〇 |
| 11）切削油温度控制装置 | 〇 | 〇 | 〇 | 〇 |
| 12）刀具长度补偿及折损检出装置 | 〇 | 〇 | 〇 | 〇 |
| 13）自动测量装置 | 〇 | 〇 | 〇 | 〇 |
| 14）防溅门（配有工作台夹紧装置时） | ||||
| 自动门+天井门 | 〇 | 〇 | 〇 | 〇 |
| 15）机外提升式排屑器 | 〇 | 〇 | 〇 | 一 |
| 16）机体温度控制装置 | 〇 | 〇 | 〇 | 一 |
| 17）YASDA HAS-3系统 | ||||
| 切削进给速度 | 1-12,000mm/min | 1-12,000mm/min | 1-12,000mm/min | 1-10,000mm/min |
