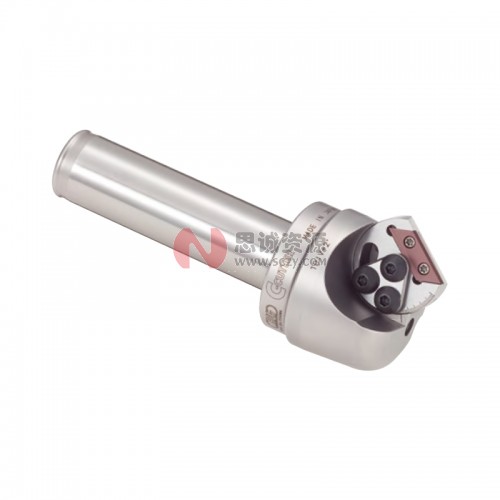

加工范围广的C型倒角刀实现倒角工具集约化。
设计成倒角专用的大前角,可进行光洁的倒角加工。
倒角范围广,可减少刀具数量和加工时间。
倒角 角度θ | 型 号 | φDs | 最小底孔直径 φCmin | 最大倒角直径 φCmax | 外径 φD3 | L | Ls | 刃数 | 对应 刀片 |
30° | ST32-C1652C-30 | 32 | 16 | 52 | 68 | 48 | 80 | 2 | CW1909A |
ST42-C5085C-30 | 42 | 50 | 85 | 96 | 52 | 80 | 3 | ||
45° | ST20-C0525C | 20 | 5 | 25 | 33 | 25 | 60 | 1 | CW1206A |
ST25-C1040C | 25 | 10 | 40 | 45 | 35 | 70 | 2 | CW1909A | |
ST32-C3060C | 32 | 30 | 60 | 65 | 45 | 80 | 3 | ||
ST42-C50100C | 42 | 50 | 100 | 106 | 70 | 80 | 3 | CW3115A | |
60° | ST25-C1434C-60 | 25 | 14 | 34 | 39 | 37 | 70 | 2 | CW1909A |
ST32-C3050C-60 | 32 | 30 | 50 | 54 | 45 | 80 | 3 | ||
ST32-C4565C-60 | 32 | 45 | 65 | 69 | 50 | 80 | 3 |
倒角 角度θ | 最小底孔直径 φCmin | 最大倒角直径 φCmax | L | 倒角 角度θ | 最小底孔直径 φCmin | 最大倒角直径 φCmax | L |
5° | 5.5 | 33.5 | 1.2 | 50° | 24.0 | 42.2 | 10.8 |
10° | 7.3 | 34.7 | 2.4 | 55° | 26.4 | 42.4 | 11.4 |
15° | 9.0 | 36.2 | 3.6 | 60° | 28.5 | 42.5 | 12.1 |
20° | 11.2 | 37.4 | 4.7 | 65° | 30.7 | 42.4 | 12.5 |
25° | 13.0 | 38.6 | 5.9 | 70° | 32.9 | 42.1 | 12.6 |
30° | 15.2 | 39.6 | 7.0 | 75° | 34.9 | 41.7 | 12.7 |
35° | 17.4 | 40.5 | 8.0 | 80° | 36.9 | 41.1 | 11.9 |
40° | 19.6 | 41.2 | 9.0 | 85° | 38.8 | 40.3 | 8.6 |
45° | 21.8 | 41.8 | 10.0 |

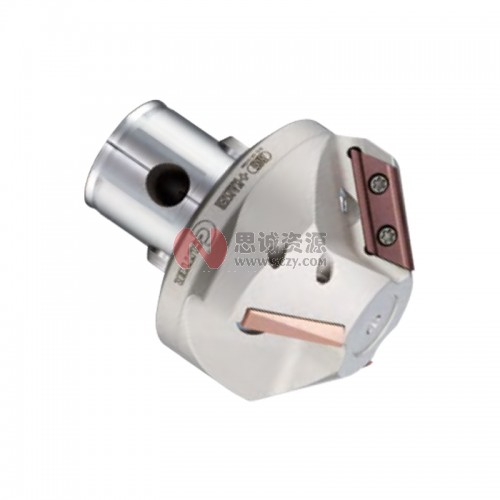

倒角 角度 θ | 型 号 | CK No. | 最小底孔直径 φD1 | 最大倒角直径 φD2 | 外径 φD3 | L | 刃数 | 对应 刀片 |
45° | CKB2-C0525C | 2 | 5.0 | 25.0 | 28.5 | 25 | 1 | CW1206A |
CKB4-C1040C | 4 | 10.0 | 40.0 | 45 | 35 | 2 | CW1909A | |
CKB5-C3060C | 5 | 30.0 | 60.0 | 65 | 40 | 3 | ||
CKB6-C50100C | 6 | 50.0 | 100.0 | 106 | 65 | 3 | CW3115A |

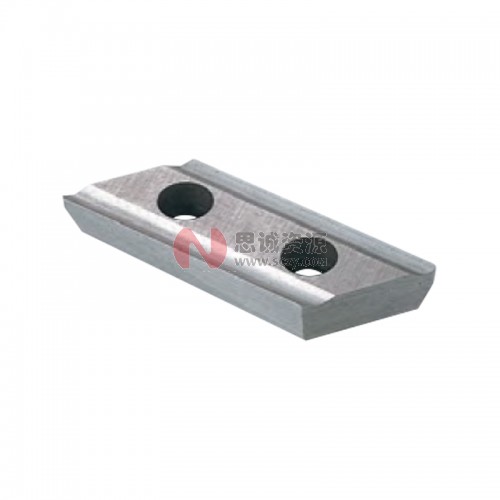

型 号 | A | B | t | ||
硬质合金 | ZX涂层硬质合金 | DLC涂层硬质合金 | |||
CW1206A | CW1206A(ZX) | CW1206A(DLC) | 6.35 | 12.7 | 2.7 |
CW1909A | CW1909A(ZX) | CW1909A(DLC) | 9.525 | 19.05 | 4.5 |
CW3115A | CW3115A(ZX) | CW3115A(DLC) | 15.875 | 31.75 | 7.0 |
硬质合金 | 采用和P30(注重韧性)相当的硬质合金材料,可对应从钢到铝合金的各种工 件材料。 |
ZX涂层硬质合金 | TiN和AlN多层涂层,在加工钢和铸铁时,可提高加工速度,延长刀片寿命。 |
DLC涂层硬质合金 | 在专用母材上进行了DLC涂层,可防止加工铝合金时发生熔敷。锋利度不减, 可获得光洁的精加工面。 |
对应刀片 | 组合型号 | 扳手 |
CW1206A | S2S-B | FLR-13S |
CW1909A | S3S | FLR-20S |
CW3115A | S5S | FLR-28S |
型号 | 最大 倒角量 | 倒角位置 | 钢 | 不锈钢 | 铸 铁 | 铝合金 | ||||
Vc | f | Vc | f | Vc | f | Vc | f | |||
ST20-C5/85A-40 | ※2mm | 孔 | 50 | 0.1 | 30 | 0.08 | 40 | 0.1 | 80 | 0.1 |
侧面 | 80 | 0.15 | 60 | 0.1 | 50 | 0.15 | 100 | 0.2 | ||
ST20-C0525C | C2 | 孔 | 50 | 0.1 | 30 | 0.08 | 40 | 0.1 | 80 | 0.1 |
侧面 | 80 | 0.15 | 60 | 0.1 | 50 | 0.15 | 100 | 0.15 | ||
ST25-C1040C | C3 | 孔 | 90 | 0.15 | 40 | 0.12 | 60 | 0.15 | 100 | 0.2 |
ST25-C1434C-60 ST32-C1652C-30 | ※3mm | |||||||||
侧面 | 120 | 0.3 | 60 | 0.2 | 90 | 0.3 | 150 | 0.3 | ||
ST32-C3060C | C4 | 孔 | 120 | 0.3 | 60 | 0.18 | 90 | 0.25 | 150 | 0.3 |
ST32-C3050C-60 ST32-C4565C-60 ST42-C5085C-30 | ※4mm | |||||||||
侧面 | 150 | 0.45 | 60 | 0.3 | 120 | 0.6 | 200 | 0.6 | ||
ST42-C50100C | C4 | 孔 | 150 | 0.4 | 80 | 0.25 | 120 | 0.35 | 180 | 0.4 |
侧面 | 150 | 0.45 | 60 | 0.36 | 120 | 0.6 | 240 | 0.6 |
