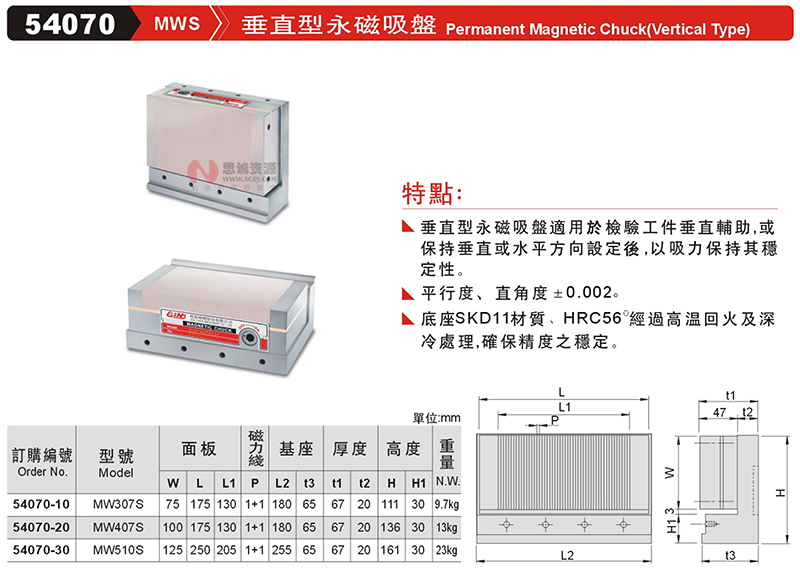

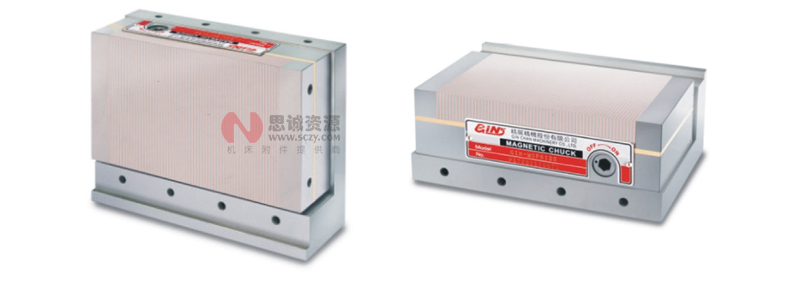

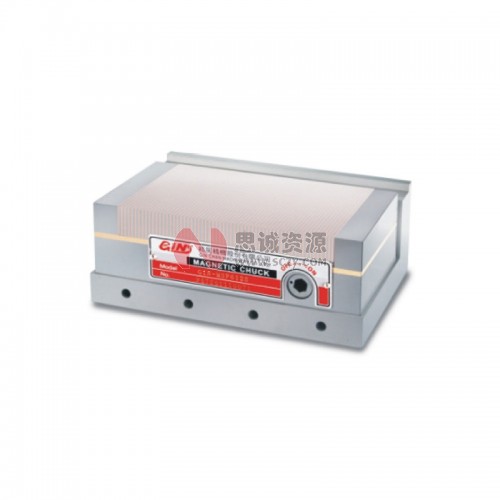

自营GIN精展垂直型永磁吸盘54070/MWS

垂直型永磁吸盘适用于检验工件垂直辅助，或保持垂直或水平方向设定后，以吸力保持其稳定性。底座SKD11材质、HRC56°经过高温回火及深冷处理，确保精度之稳定。

特点：

平行度、直角度±0.002。

垂直型永磁吸盘适用于检验工件垂直辅助，或保持垂直或水平方向设定后，以吸力保持其稳定性。

底座SKD11材质、HRC56°经过高温回火及深冷处理，确保精度之稳定。

---

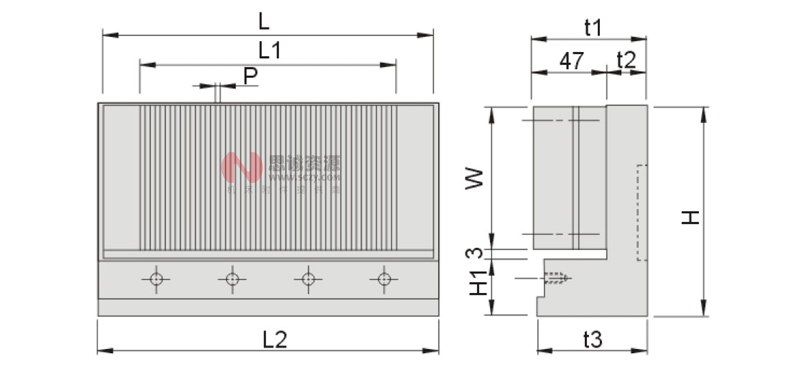

单位：mm

订购编号 Order No.	型号 Model	面板			磁力线	基座		厚度		高度		重量 N.W.
		W	L	L1	P	L2	t3	t1	t2	H	H1
54070-10	MW307S	75	175	130	1+1	180	65	67	20	111	30	9.7kg
54070-20	MW407S	100	175	130	1+1	180	65	67	20	136	30	13kg
54070-30	MW510S	125	250	205	1+1	255	65	67	20	161	30	23kg
