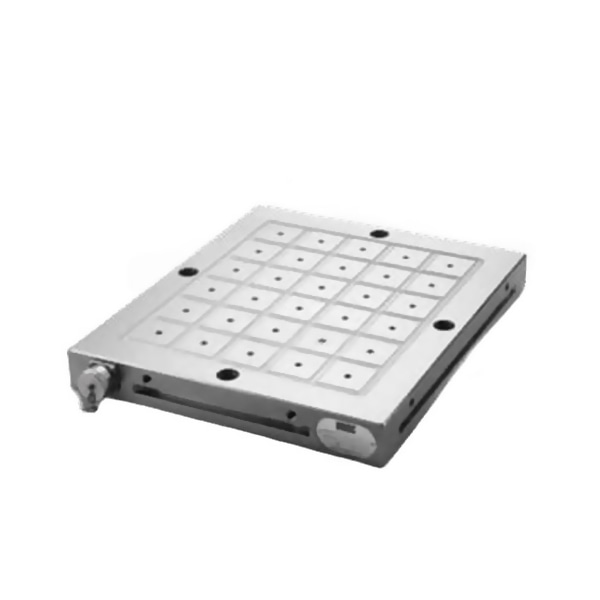

自营防水无剩磁电磁吸盘BRISC-D



Up to 16 kgs/cm2 clamping force in the active magnetic area. Up to 10.5 Tons clamping force. Standard dimensions: 450 x 390 x 55 mm Pole dimensions: 50 x 50 mm Pole numbers: 30 Net Weight: 72 kgs 高达16公斤/平方厘米的磁区的夹紧力。 高达10.5吨的锁模力。 标准尺寸：450 x 390 x 55毫米 尺寸：50 x 50 mm的极 极数：30 净重量：72公斤

---

• BRISC优点

■节能环保
加工过程中夹具不需电能，且吸力仍保持相当长的时间，比普通电磁吸盘节能95%以上，具有节能、环保的特点。

■安全可靠
断电不失磁，避免了普通电磁吸盘突然断电和拖线损坏时磁力丧失而出现工件脱落的危险；同时省去了传统机械、液压、气压夹具系统中的电、液、气路及蓄能器的配置，避免油、气的泄露及夹紧螺栓的疲劳损伤和由此带来的不安全隐患。

■高效实用
退磁与励磁的转换过程只需1--2秒钟时间，装夹与松开的效率非常高，不需要使用任何压板、螺栓等元件；退磁彻底，夹具剩磁小，工件易于取缷。永磁夹紧力非常强劲，每平方厘米可超过15公斤力，充分满足工件夹紧需要。
在金切机床上使用电控永磁夹具，对比常规夹具还有很多独特的优势，如：可充分利用机床工作台面和行程，工件尺寸可与台面一样大，甚至超出工作台面；切削过程中刀具无任何干涉，一次装夹可实现五面加工，提高加工效率，避免多次装夹带来的定位误差；夹紧力分布在工件底部表层（10毫米以内），工件上部为自然舒展状态，加工完成并松开装夹后工件应力反弹很小，能保证较高的加工精度；使用自动调平装置后，支撑点多且稳固，夹紧力均匀分布与所有支撑接触点，切削震动极小，可大大降低由于切削震动给刀具和机床造成的损害，从而提高刀具和机床使用寿命。

■定位方便
在表面的导磁块上可根据需要加工出合适的定位销孔及定位边，使工件在上面准确定位，导磁块易加工且更换方便。

■应用广泛
适用于多种夹具，如铣床夹具、钻床夹具、镗床夹具、加工中心夹具等。

。

---

• BRISC的十大特点

1.方形磁极50*50mm；

2.每个磁极磁力超过350公斤；

3.由整块钢材加工出来，表面没有环氧树脂从根本上杜绝了渗漏，因此获得了更好的防水性及更长得使用寿命；

4.BRISC是拥有国际专利及CE认证的磁性装夹系统；整体式表面设计能够出色的降低剩磁；

5..革命式的设计使吸持力更强；

6.磁盘表面由整块金属构成，使得精度更高，刚性更好；

7.配合固定磁垫的使用，可实现吸持一面加工五面；

8.配合浮动磁垫的使用，可实现无形变吸持。

9.磁盘可灵活组合拼成大台面使用；

10.使用过程无需充电，只需控制器按下按钮来做上磁及退磁，操作非常简便；



---

• 设计原理

由于其独特的设计，每个布里斯克夹头可纵或横向伸展。不同组合的BRISC卡盘可以达到不同的范围，以满足你的需要。每个BRISC确保利用相同的高度。标准控制单元CUA有两个输出电缆卡盘，因此可以同时驱动两个BRISC夹头。如果你结合以上两夹头，可以使用多通道控制单元，它可以驱动多达8个吸盘同时使用或分开使用。

---

• 不同尺寸参数表

---
