￥待询价（提交订单10分钟内获取专属报价单）

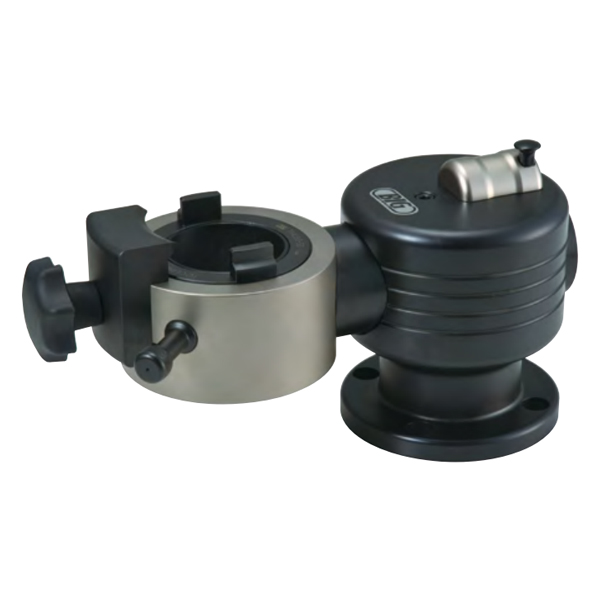

自营日本BIG锁刀座 万能型拆刀器
产品亮点：可纵向、横向、倾斜、任意角度调整刀柄，大幅度缩短刀具准备时间！
- 选配推荐
- 最新发布
产品详情
可纵向、横向、倾斜、任意角度调整刀柄，大幅度缩短刀具准备时间！
可纵向、横向、倾斜、任意角度调整刀柄，大幅度缩短刀具准备时间！
| 型号 | 对应基础柄 | L1 | L2 | φD | H | W | 安装螺栓孔 | 质量 （kg） | |
| φP | 尺寸 | ||||||||
| TMU50-50 | BT50 , BBT50 | 340 | 150 | 140 | 185 | 89 | 114 | M10 | 20 |
不附带固定至工作台的安装用带头螺栓（4个）。可安装的带头螺栓长度不得超过50mm。
注意：请用螺栓切实固定在工作台上后再使用
在倾斜方向以45°为单位切实固定刀柄。
对于锁紧、拆卸拉钉等重负荷作业也可轻松、安全地完成。 刀柄可以沿圆周方向实现360°旋转，方便拆装刀片，
大大缩短作业时间。（可实现45°间隔分度）
可以避免在安装、拆卸细小刃具时，刃具掉落到刀柄内部损伤刃部的情况发生。
| 型 号 | 锥部 No. | L | L1 | L2 | L3 | L4 | H | H1 | φM | 固定销 |
| HL-BT30 | BBT/BT30 | 82 | 31 | 82 | 26 | 65 | 120 | 100 | 7（M6用） | HL-30CP |
| HL-BT40 | BBT/BT40 | 98 | 33 | 98 | 32 | 80 | 140 | 115 | HL-40CP | |
| HL-BT50 | BBT/BT50 | 124 | 43 | 131 | 44 | 100 | 178 | 140 | 9（M8用） | HL-50CP |
1. 固定销可单独购买。
2. 请根据不同的BBT/BT基础柄尺寸，选择对应型号的拆刀器。
3. 不附带固定至工作台的安装用带头螺栓（4个）。
注意：请用螺栓切实固定在工作台上后再使用。
| 型号 | HSK No. | BIG CAPTO No. | φC | φD | H | φP | φM |
| KG25R | 25 | ― | 48 | 79 | 65 | 62 | 7 M6用 |
| 32R | 32 | C3 | 55 | 85 | 69 | ||
| 40R | 40 | C4 | 63 | 93 | 70 | 77 | |
| 50R | 50 | C5 | 75 | 105 | 89 | ||
| 63R | 63 | C6 | 88 | 123.5 | 75 | 105.5 | 9 M8用 |
| 80R | 80 | C8 | 107 | 142 | 90 | 124 | |
| 100R | 100 | ― | 127 | 162 | 100 | 144 |
1. 不附带固定至工作台的安装用带头螺栓（4个）。
注意：请用螺栓切实固定在工作台上后再使用。
1. 附带直杆刀柄φ20・φ25・φ32柄径用套筒各1个。
2. 请勿空锁，否则容易损坏工具。
3. 不附带固定至工作台的安装用带头螺栓（4个）。
注意：请用螺栓切实固定在工作台上后再使用。
（小提示）：也可用于HSK-E25、32等小刀柄的刃具锁紧。
