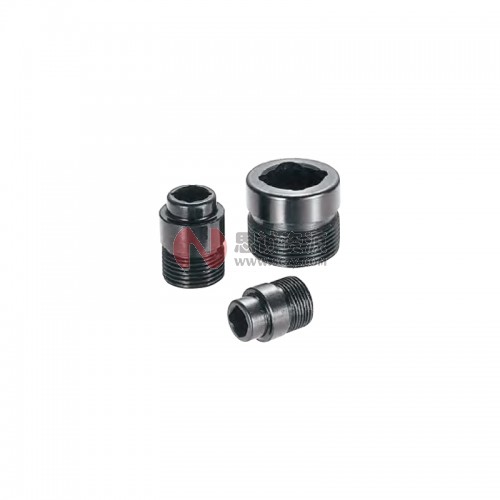

自营日本BIG轴向调节螺丝

1. 不能使用在不具有同步进给功能的机床上。

2. L、L1为使用NBN螺母时的尺寸。

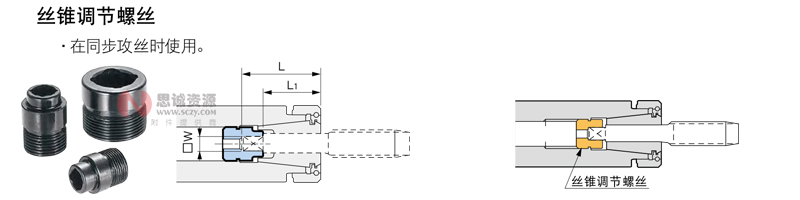

3. 请使用刀柄长度为L1以上的丝锥。

4. 带※标记的夹套只能对应该尺寸。

5. 不适用于新倍比E型夹套、FONBC内冷夹套。

---

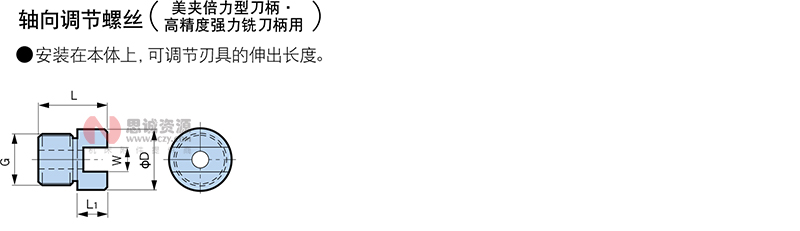

型  号	φD	L	L1	G	W	对应本体
						美夹倍力型刀柄	高精度强力铣刀柄
HMA-M16	19	27	6	M16P1.5	8	MEGA20D（DS） MEGA25D（DS）	HMC20S, HMC20 HMC25S, HMC25
HMA-M16S	19	27	6	M16P1.5	10	MEGA32D（DS）（BBT30/40, BDV40）	HMC32S
HMA-M24	30	36	9.5	M24P1.5	10	MEGA32D（DS）（BBT50, BDV50） MEGA42D（DS）（BBT50, BDV50） MEGA50D（DS）（BBT50）	HMC32, HMC42S HMC42

1.  高精度强力铣刀柄/HMC12J・16S、美夹倍力型刀柄/MEGA16D(DS)请使用内六角止动螺丝（M8）。
