自营日本BIG面铣刀接杆

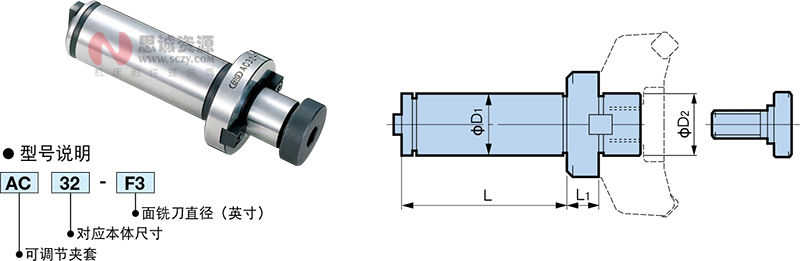

轴向可调，用于安装符合JIS规格B4114的正面铣刀盘。

高精度强力铣刀柄用，轴向可调，用于安装符合JIS规格B4114的正面铣刀盘.

---



型号	φD1	φD2	L	L1	刀径
AC32-F3	32	25.4	85	15.5	80（3゛）
AC32-F4		31.75		17.5	105（4゛）
AC42-F3	42	25.4	105	16	80（3゛）
AC42-F4		31.75		18	105（4゛）

1.  轴向调节需使用轴向调节螺丝。

2.  正面铣刀盘请使用符合JIS B4114标准的产品。

---

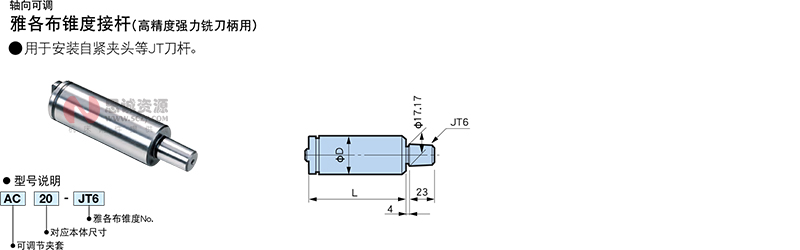

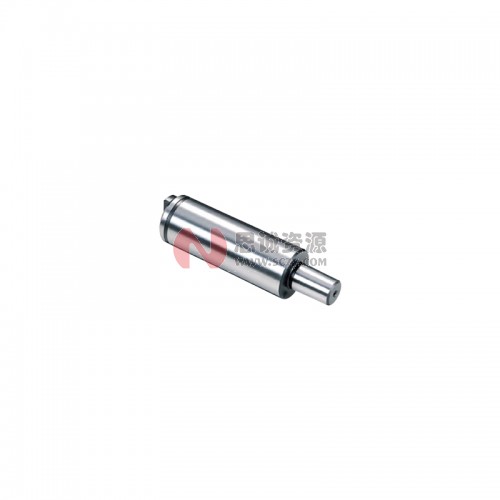

型号	φD	L
AC20-JT6	20	65
AC25-JT6	25	78
AC32-JT6	32	90
AC42-JT6	42	110

1.  轴向调节需使用轴向调节螺丝。



---

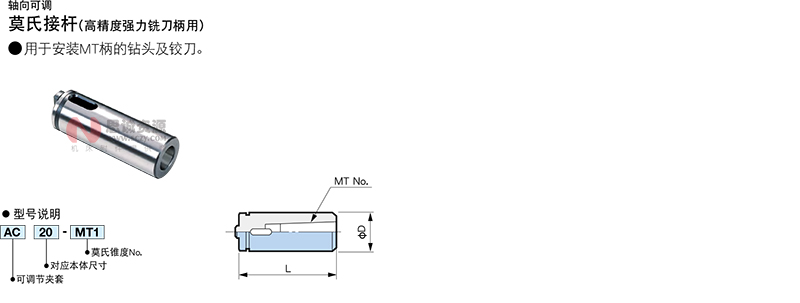

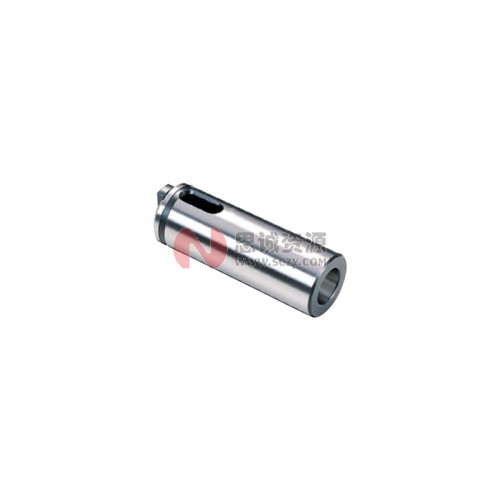

型号	MT No.	φD	L
AC20-MT1	MT1	20	76
AC20-MT2	MT2		91
AC25-MT1	MT1	25	80
AC25-MT2	MT2		91
AC32-MT1	MT1	32	92
AC32-MT2	MT2
AC32-MT3	MT3		112
AC42-MT1	MT1	42	110
AC42-MT2	MT2
AC42-MT3	MT3		113
AC42-MT4	MT4		138

1.  轴向调节需使用轴向调节螺丝。
