自营日本BIG超细型角度头
产品亮点：可进行最小底孔直径Φ30以上的内径横孔加工。（CA6SGM的最小底孔径为Φ40~）
防干涉的小型头部。
头部设在主轴中心，编程简单。
- 选配推荐
- 最新发布
产品详情
可进行最小底孔直径Φ30以上的内径横孔加工。（CA6SGM的最小底孔径为Φ40~）
防干涉的小型头部。
头部设在主轴中心，编程简单。
可进行最小底孔直径Φ30以上的内径横孔加工。（CA6SGM的最小底孔径为Φ40~）
防干涉的小型头部。
头部设在主轴中心，编程简单。

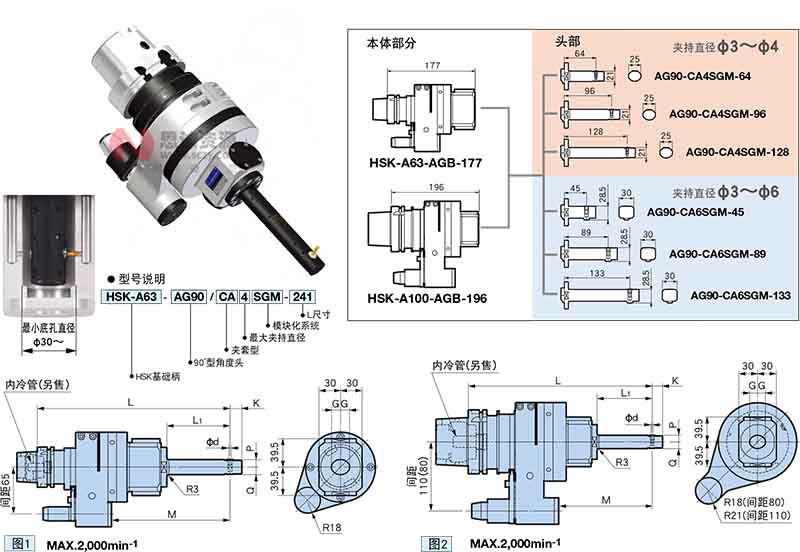

A型（DIN69893-1）（ISO 12164）
| 型号 | 本体 型号 | 镗头型号 | 图 | φd | G | K | L | L1 | M | P | Q | 旋转比率 主轴 ：角度轴 | 质量（kg） | ||
| 间距 65 | 间距 80 | 间距 110 | |||||||||||||
| HSK-A63-AG90-CA4SGM-241 | HSK-A63- AGB- 177 | AG90-CA4SGM- 64 | 3～4 | 12.5 | 16.5 | 241 | 56 | 133 | 10.5 | 10.5 | 1:1.06 ( 增速） | 5.5 | |||
| HSK-A63-AG90-CA4SGM-273 | - 96 | 273 | 88 | 165 | 5.6 | ||||||||||
| HSK-A63-AG90-CA4SGM-305 | -128 | 305 | 120 | 197 | 5.7 | ||||||||||
| HSK-A63-AG90-CA6SGM-222 | AG90-CA6SGM- 45 | 3～6 | 15 | 20 | 222 | 37 | 114 | 12.5 | 16 | 1:0.77 （减速） | 5.6 | ||||
| HSK-A63-AG90-CA6SGM-266 | - 89 | 266 | 81 | 158 | 5.8 | ||||||||||
| HSK-A63-AG90-CA6SGM-310 | -133 | 310 | 125 | 202 | 6.0 | ||||||||||
| HSK-A100-AG90-CA4SGM-260□ | HSK-A100- AGB- 196□ | AG90-CA4SGM- 64 | 3～4 | 12.5 | 16.5 | 260 | 56 | 117 | 10.5 | 10.5 | 1:1.06 ( 增速） | 一 | 11.7 | 11.1 | |
| HSK-A100-AG90-CA4SGM-292□ | - 96 | 292 | 88 | 149 | 11.8 | 11.2 | |||||||||
| HSK-A100-AG90-CA4SGM-324□ | -128 | 324 | 120 | 181 | 11.9 | 11.3 | |||||||||
| HSK-A100-AG90-CA6SGM-241□ | AG90-CA6SGM- 45 | 3～6 | 15 | 20 | 241 | 37 | 98 | 12.5 | 16 | 1:0.77 （减速） | 一 | 11.8 | 11.2 | ||
| HSK-A100-AG90-CA6SGM-285□ | - 89 | 285 | 81 | 142 | 12.0 | 11.4 | |||||||||
| HSK-A100-AG90-CA6SGM-329□ | -133 | 329 | 125 | 186 | 12.2 | 11.6 | |||||||||
1. 相对于机床主轴，刃具的旋转方向为正转。
2. 间距80的型号末尾加S。
3. 可任意设定定位栓与传动键的角度以及刀尖方向。
4. 安装至机床上时需使用定位块。定位块请另行订购。
5. 根据不同的机床、机种有可能出现不能自动换刀的情况。

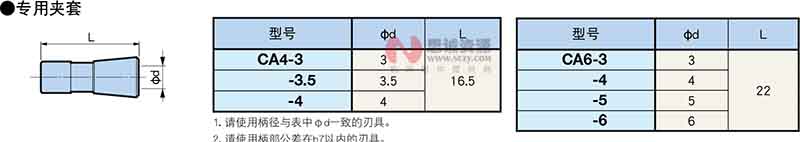

6. 不附带专用夹套，请另行订购。
7. 无法通过定位栓供给冷却液。
8. 不附带内冷管。（无法使用中心内冷。）
