自营日本BIG美夹E型刀柄HSK A型

高速、高刚性的立铣刀加工专用高精度弹簧夹头。 刀柄的杆部采用锥体形，有效抑制振动，提高刚性。 采用立铣刀加工专用的美夹E型夹套，更好地发挥稳定的夹持性能。

高速、高刚性的立铣刀加工专用高精度弹簧夹头。

刀柄的杆部采用锥体形，有效抑制振动，提高刚性。

采用立铣刀加工专用的美夹E型夹套，更好地发挥稳定的夹持性能。

---

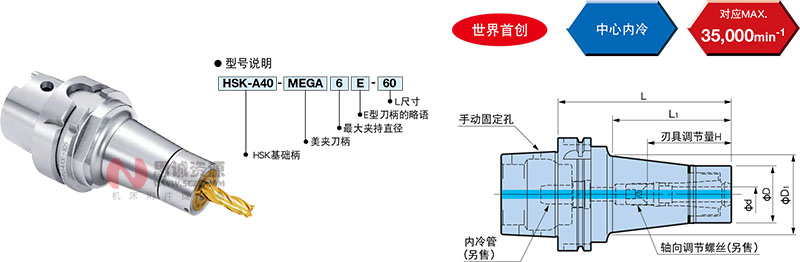

型号	夹持直径 φd	φD	φD1	L	L1	刃具调节量 H	对应夹套	质量 （kg）
HSK-A40-MEGA6E-60※	3 ～   6	25	26	60	24	41	MEC  6-□	0.39
HSK-A40-MEGA6E-75※			28.5	75	39	55		0.45
HSK-A40-MEGA8E-65※	3 ～   8	30	34	65	30	44	MEC  8-□	0.46
HSK-A40-MEGA8E-75※			34	75	40	54		0.51
HSK-A40-MEGA10E-70※	3 ～ 10	35	35	70	35	48	MEC10-□	0.52
HSK-A40-MEGA10E-90			35	90	55	48 ～ 52		0.67
HSK-A40-MEGA13E-70※	3 ～ 12	42	42	70	35	50	MEC13-□	0.62
HSK-A40-MEGA13E-90※			42	90	55	67		0.81
HSK-A50-MEGA6E-75	3 ～   6	25	28.5	75	37	37 ～ 43	MEC  6-□	0.6
HSK-A50-MEGA8E-75※	3 ～   8	30	33	75	40	42	MEC  8-□	0.7
HSK-A50-MEGA10E-75※	3 ～ 10	35	38	75	40	48	MEC10-□	0.8
HSK-A50-MEGA13E-75※	3 ～ 12	42	-	75	49	50	MEC13-□	0.9
HSK-A50-MEGA13E-100			-	100	74	50 ～ 55		1.1
HSK-A63-MEGA6E-65※	3 ～   6	25	26.5	65	28	43	MEC  6-□	0.9
HSK-A63-MEGA6E-90			30	90	51	37 ～ 45		1.0
HSK-A63-MEGA6E-105			33	105	66			1.1
HSK-A63-MEGA6E-120			36	120	82			1.2
HSK-A63-MEGA6E-135			39	135	99			1.4
HSK-A63-MEGA8E-67※	3 ～   8	30	31.5	67	30	45	MEC  8-□	0.9
HSK-A63-MEGA8E-90			35	90	52	37 ～ 45		1.1
HSK-A63-MEGA8E-105			38	105	68	42 ～ 51		1.2
HSK-A63-MEGA8E-120			40.5	120	83			1.4
HSK-A63-MEGA8E-135			44	135	100			1.6
HSK-A63-MEGA10E-75※	3 ～ 10	35	37.5	75	37	48	MEC10-□	1.1
HSK-A63-MEGA10E-90※			40	90	53	64		1.2
HSK-A63-MEGA10E-105			43	105	69	48 ～ 58		1.4
HSK-A63-MEGA10E-120			46	120	85			1.5
HSK-A63-MEGA10E-135			43	135	99			1.7
HSK-A63-MEGA13E-75※	3 ～ 12	42	44	75	31	49	MEC13-□	1.2
HSK-A63-MEGA13E-90※			45	90	46	64		1.4
HSK-A63-MEGA13E-105			46	105	61	50 ～ 57		1.6
HSK-A63-MEGA13E-120			47.5	120	77			1.8
HSK-A63-MEGA13E-135			47	135	92			1.9
HSK-A100-MEGA6E-75※	3 ～   6	25	28	75	33	46	MEC  6-□	2.5
HSK-A100-MEGA6E-90			29.5	90	48	37 ～ 45		2.6
HSK-A100-MEGA6E-105			32.5	105	63			2.7
HSK-A100-MEGA6E-120			35	120	78			2.8
HSK-A100-MEGA6E-135			37.5	135	93			2.9
HSK-A100-MEGA6E-165			43	165	123			3.2
HSK-A100-MEGA8E-75※	3 ～   8	30	33	75	33	46	MEC  8-□	2.5
HSK-A100-MEGA8E-90			34.5	90	48	42 ～ 51		2.6
HSK-A100-MEGA8E-105			37	105	63			2.8
HSK-A100-MEGA8E-120			39.5	120	78			2.9
HSK-A100-MEGA8E-135			42.5	135	93			3.1
HSK-A100-MEGA8E-165			47.5	165	123			3.4
HSK-A100-MEGA10E-80※	3 ～ 10	35	37.5	80	38	51	MEC10-□	2.6
HSK-A100-MEGA10E-90※			39.5	90	48	61		2.7
HSK-A100-MEGA10E-105			42	105	63	48 ～ 58		2.9
HSK-A100-MEGA10E-120			44.5	120	78			3.1
HSK-A100-MEGA10E-135			47	135	93			3.3
HSK-A100-MEGA10E-165			52.5	165	123			3.7
HSK-A100-MEGA13E-82※	3 ～ 12	42	44.5	82	40	50	MEC13-□	2.8
HSK-A100-MEGA13E-90※			46	90	48			2.9
HSK-A100-MEGA13E-105			48.5	105	63	50 ～ 61		3.1
HSK-A100-MEGA13E-120			51.5	120	78			3.3
HSK-A100-MEGA13E-135			54	135	93			3.6
HSK-A100-MEGA13E-165			59	165	123			4.2

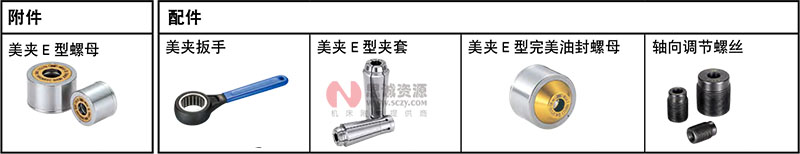

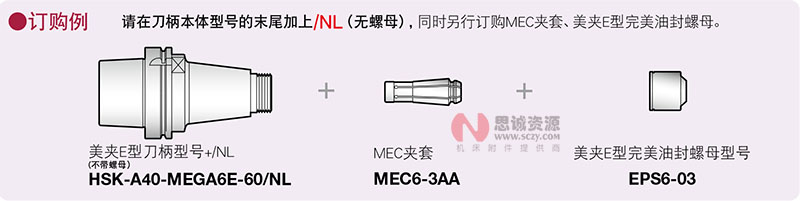

1.附带螺母。轴向调节螺丝、夹套、扳手请另行订购。

2.质量包含螺母，不含夹套。

3.有内冷孔，可以使用中心内冷。

4.刀具调节量H是使用轴向调节螺丝时的调整量。

5.带※的型号不能使用轴向调节螺丝。H的尺寸为最大刃具插入量。

6.请注意：使用时的转速受机床刚性和刃具平衡性的影响较大。因此，请将机床转速从低速开始，缓慢调整至合适的转速。

7.不附带内冷管。
