自营日本BIG高性能侧固式模特刀柄HSK
产品亮点：有效防止干涉、高精度、适用高速加工的高性能侧固刀柄。刀尖整体跳动5μm！
- 选配推荐
- 最新发布
产品详情
有效防止干涉、高精度、适用高速加工的高性能侧固刀柄。刀尖整体跳动5μm！
有效防止干涉、高精度、适用高速加工的高性能测固刀柄。刀尖整体跳动5μm！

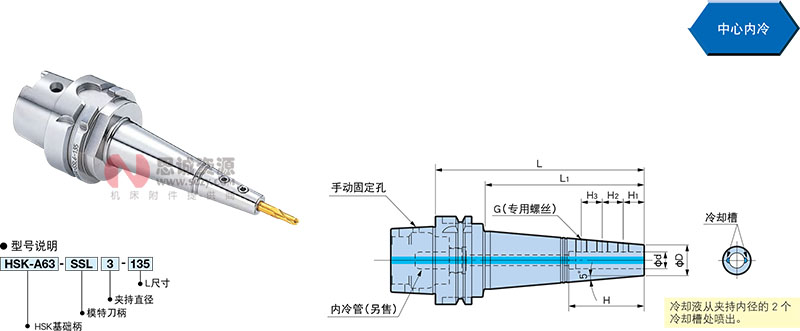

| 型号 | 夹持直径 φd | φD | L | L1 | 刃具夹持长 H | H1 | H2 | H3 | G | 质量 （kg） |
| HSK-A63-SSL3-135 | 3 | 10 | 135 | 99 | （113） | 6 | 6 | 一 | M 3 | 1.0 |
| HSK-A63-SSL4-135 | 4 | 11 | 7 | M 4 | 1.0 | |||||
| HSK-A63-SSL6-135 | 6 | 13 | 12 | 13 | M 6 | 1.1 | ||||
| HSK-A63-SSL8-135 | 8 | 15 | 40 | 13.5 | 18 | 1.1 | ||||
| HSK-A63-SSL10-150 | 10 | 17 | 150 | 114 | 48 | 15 | 20 | 1.3 | ||
| HSK-A63-SSL12-150 | 12 | 22 | 115 | 60 | 16 | 16 | M 8 | 1.5 | ||
| HSK-A63-SSL16-150 | 16 | 26 | 70 | 20 | 22 | 1.6 | ||||
| HSK-A100-SSL8-150 | 8 | 15 | 150 | 111 | （121） | 13.5 | 18 | 一 | M 6 | 2.8 |
| HSK-A100-SSL10-150 | 10 | 17 | 15 | 20 | 2.9 | |||||
| HSK-A100-SSL12-150 | 12 | 22 | 60 | 16 | 16 | M 8 | 3.0 | |||
| HSK-A100-SSL12-200 | 200 | 161 | 3.7 | |||||||
| HSK-A100-SSL16-150 | 16 | 26 | 150 | 110 | 65 | 20 | 22 | 3.3 | ||
| HSK-A100-SSL16-200 | 200 | 160 | 4.0 | |||||||
| HSK-A100-SSL20-150 | 20 | 30 | 150 | 110 | 80 | 20 | 25 | 3.4 | ||
| HSK-A100-SSL20-200 | 200 | 160 | 4.2 |
1. 有内冷孔，可以使用中心内冷。
2. 表中的H 尺寸为“（ ）”时，表示内部孔径大于夹持内径。
3. 装夹刃具时，请将刀刃方向与侧固螺丝方向垂直。
4. 请注意: 使用时的转速受机床刚性和刃具平衡性的影响较大。
因此，请将机床转速从低速开始，缓慢调整至合适的转速。
5. 不附带内冷管。
6. （ ）中的H尺寸是指端口至内冷管的参考尺寸。
专用侧固螺丝（附件）
| 型号 | 螺丝尺寸 | 螺丝长度、数量 | 对应本体 |
| H0304FS | M3 P0.5 | 4 mm 2 个 | SSL3 |
| H0404FS | M4 P0.5 | 4 mm 2 个 | SSL4 |
| H06FSA | M6 P0.75 | 4.5、5mm 各 1 个 | SSL6 |
| H06FSB | 4.5、6mm 各 1 个 | SSL8,10 | |
| H08FSA | M8 P0.75 | 6mm 2 个 8mm 1 个 | SSL12 |
| H08FSB | 6、8、10mm 各 1 个 | SSL16,20 |
