自营日本BIG角度头AG45HSK
产品亮点：通过45°的专用固体壳体，实现稳定倾斜加工。
采用新倍比高精度弹簧夹头，通用性强，可实现高精度加工。
- 选配推荐
- 最新发布
产品详情
通过45°的专用固体壳体，实现稳定倾斜加工。
采用新倍比高精度弹簧夹头，通用性强，可实现高精度加工。
通过45°的专用固体壳体，实现稳定倾斜加工。
采用新倍比高精度弹簧夹头，通用性强，可实现高精度加工。

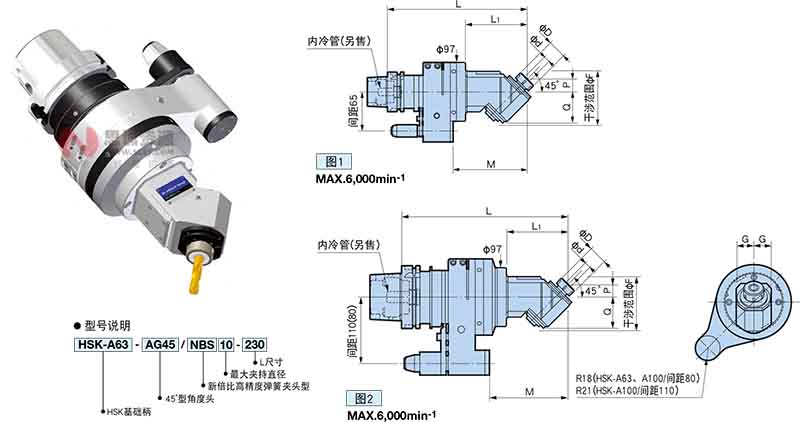

A型（DIN 69893-1）（ISO 12164）
| 型 号 | 图 | 夹持直径 φd | φD | G | L | L1 | M | P | Q | φF | 对应 夹套 | 旋转比率 主轴 ：角度轴 | 质量（kg） | ||
| 标准型（间距） | 强力型（间距） | 强力型（间距 80 | |||||||||||||
| HSK-A 63-AG45/NBS10-230□ | 1 | 1.5 ～ 10 | 30 | 30 | 230 | 100 | 122 | 20 | 51.5 | 90 | NBC10 | 1:01 | 5.6（ 65 ） | 6.5（65） | 一 |
| HSK-A 63-AG45/NBS13-235□ | 2.5 ～ 13 | 35 | 235 | 105 | 127 | 25 | NBC13 | 5.7（65 ） | 6.6（65） | 一 | |||||
| HSK-A 100-AG45/NBS10-270□ | 2 | 1.5 ～ 10 | 30 | 30 | 270 | 100 | 127 | 20 | 51.5 | 90 | NBC10 | 1:01 | 12.4（110） | 13.7（110） | 一 |
| HSK-A 100-AG45/NBS13-275□ | 2.5～ 13 | 35 | 275 | 105 | 132 | 25 | NBC13 | 12.5（110） | 13.8（110） | 一 | |||||
1. 相对于机床主轴，刃具的旋转方向为反转。
2. 附带螺母、扳手，不附带夹套。
3. 可任意设定定位栓与传动键的角度以及刀尖方向。
4. 安装至机床上时需使用定位块。定位块请另行订购。
5. 如果从定位块供给冷却液，冷却液可以通过本体喷射至刀尖。
6. 根据不同的机床、机种有可能出现不能自动换刀的情况。
7. 无法使用立铣刀专用夹套（NBCO-OEAA）。
8. 不附带内冷管。（无法使用中心内冷。）
