自营ERON-NABEYA雅朗 MTB 电磁吸盘
产品亮点：ERON雅朗MTB电磁吸盘为永磁式磁性卡盘，在拔下电源电缆的状态下仍可保持夹紧力，采用钕磁铁从下部吸附工件，单磁极吸附力为6150牛（使用SS400时），工件上表面不易附着切屑，也便于让出加工区域。吸盘上表面为全金属结构，未使用树脂或黄铜，有助于防止切削液进入；采用下部吸附方式无需借助工具夹紧，可减轻作业负担，配合磁性垫高块与磁性工件支承座还可按高度基准夹紧并夹紧工件中心，适用于需进行表面加工的变形工件及氧化皮工件。
- 选配推荐
- 最新发布
产品详情
永磁式磁性卡盘在拔下电源电缆的状态下，也可保持夹紧力。

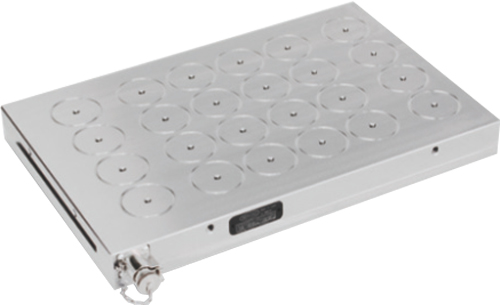

MTB电磁吸盘
●永磁式磁性卡盘在拔下电源电缆的状态下，也可保持夹紧力。
●通过使用钕磁铁的6150N的强大吸附力固定工件。
●从下面吸附工件，无需担心与刀具发生冲突。
■图片参数
■特点

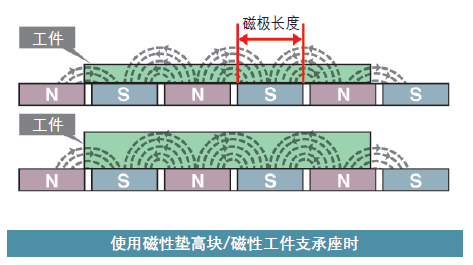

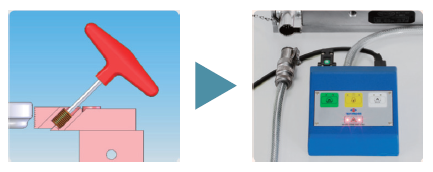

| 强力吸附6150N…但不易附着切屑。 (1个磁极φ70mm：使用SS400时) 工件厚度为磁极长度的约一半以上时，工件的上表面几乎不会附着切屑。 磁力线在工件内部穿过，从N磁极流向S磁极，因此工件上不易附着切屑。  | 提高作业效率 手紧夹具需要利用工具进行夹紧，而电磁吸盘无需工具，可减轻作业人员的负担。  |

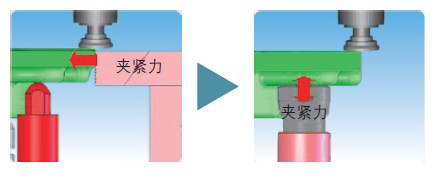

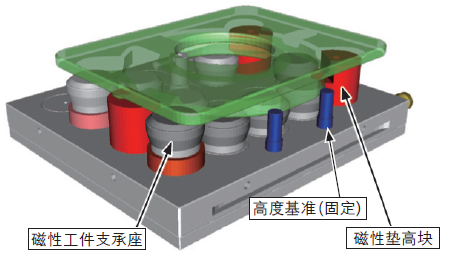

| 稳定需进行表面加工的变形工件及氧化皮工件的精度。 若在电磁吸盘上使用磁性垫高块/磁性工件支承座，可根据高度基准进行夹紧， 另外还可夹紧工件中心。  | 工序集约（上表面及轮廓加工）。 手紧夹具在确保夹紧部位时，需要注意加工冲突，而电磁吸盘由于采取下部吸附，冲突区域少，使用安全。  |
| 防止切削液进入。 放置工件的上表面未使用树脂或黄铜。表面为全金属，可防止进入切削液，提高耐久性。  |
■使用方法
①插入连接器。 | ②拔下连接器，安装防水罩。 | ③开始加工。 |
④加工结束后，再次插入连接器。 | ⑤更换工件。 |
■规格型号
| 订货号 | 型号 | 尺寸A×B×C | 磁极尺寸D | 磁极数 | 吸附力（1个磁极）N | 吸附力(整个面)kN | 附带控制器 | 重量kg |
| 107666 | MTB304HD70S | 320×425×51 | φ70 | 12 | 6150 | 73 | ST120F | 50 |
| 107667 | MTB306HD70S | 320×610×51 | 18 | 110 | ST120F | 72 | ||
| 107668 | MTB308HD70S | 320×800×51 | 24 | 147 | ST120F | 95 | ||
| 107669 | MTB310HD70S | 320×965×51 | 30 | 184 | ST120F | 114 | ||
| 107670 | MTB404HD70S | 405×425×51 | 16 | 98 | ST120F | 64 | ||
| 107671 | MTB406HD70S | 405×610×51 | 24 | 147 | ST120F | 91 | ||
| 107672 | MTB408HD70S | 405×800×51 | 32 | 196 | ST120F | 120 |
■附件
控制器ST120F
控制器ST200F
