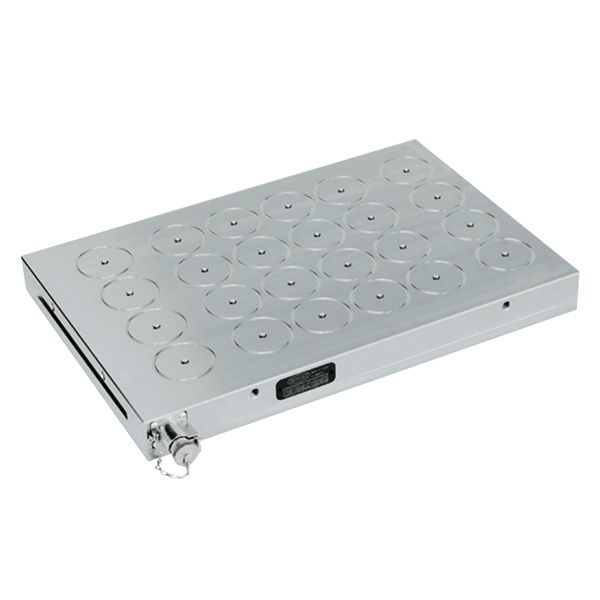

日本ERON-NABEYA电磁吸盘MTB404HD70S图1
￥待询价（提交订单10分钟内获取专属报价单）

自营日本ERON-NABEYA电磁吸盘MTB404HD70S

产品亮点：永磁式磁性卡盘在拔下电源电缆的状态下，也可保持夹紧力。
品　　牌
ERON(雅朗)
产品分类
电磁吸盘
型　　号
MTB404HD70S
配送仓库
国内仓库
货　　期
服务保障
发票保障
支付方式
支付宝 微信支付 银行转账

品牌专区

售前咨询：0769-22186189

进入专区
  • 选配推荐
  • 最新发布
产品详情

永磁式磁性卡盘在拔下电源电缆的状态下，也可保持夹紧力。
MTB电磁吸盘



●永磁式磁性卡盘在拔下电源电缆的状态下，也可保持夹紧力。

●通过使用钕磁铁的6150N的强大吸附力固定工件。

●从下面吸附工件，无需担心与刀具发生冲突。

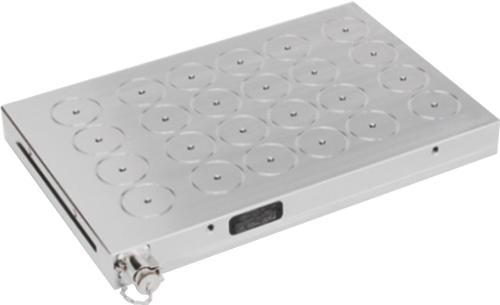

■图片参数


电磁吸盘

■特点

 强力吸附6150N…但不易附着切屑。
(1个磁极φ70mm：使用SS400时)
工件厚度为磁极长度的约一半以上时，工件的上表面几乎不会附着切屑。
磁力线在工件内部穿过，从N磁极流向S磁极，因此工件上不易附着切屑。
电磁吸盘		 提高作业效率
手紧夹具需要利用工具进行夹紧，而电磁吸盘无需工具，可减轻作业人员的负担。
电磁吸盘
 稳定需进行表面加工的变形工件及氧化皮工件的精度。
若在电磁吸盘上使用磁性垫高块/磁性工件支承座，可根据高度基准进行夹紧，
另外还可夹紧工件中心。
电磁吸盘		 工序集约（上表面及轮廓加工）。
手紧夹具在确保夹紧部位时，需要注意加工冲突，而电磁吸盘由于采取下部吸附，冲突区域少，使用安全。
电磁吸盘
  防止切削液进入。
放置工件的上表面未使用树脂或黄铜。表面为全金属，可防止进入切削液，提高耐久性。
电磁吸盘

■使用方法

 ①插入连接器。
电磁吸盘		 ②拔下连接器，安装防水罩。
电磁吸盘		 ③开始加工。
电磁吸盘
 ④加工结束后，再次插入连接器。
电磁吸盘		 ⑤更换工件。
电磁吸盘

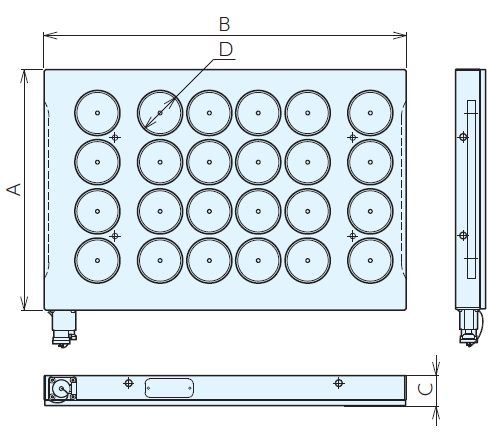

■规格型号

电磁吸盘

订货号

型号

尺寸A×B×C

磁极尺寸D

磁极数

吸附力（1个磁极）N

吸附力(整个面)kN

附带控制器

重量kg

价格(RMB)

107666

MTB304HD70S

320×425×51

φ70

12

6150

73

ST120F

50

立即询价

107667

MTB306HD70S

320×610×51

18

110

ST120F

72

立即询价

107668

MTB308HD70S

320×800×51

24

147

ST120F

95

立即询价

107669

MTB310HD70S

320×965×51

30

184

ST120F

114

立即询价

107670

MTB404HD70S

405×425×51

16

98

ST120F

64

立即询价

107671

MTB406HD70S

405×610×51

24

147

ST120F

91

立即询价

107672

MTB408HD70S

405×800×51

32

196

ST120F

120

立即询价

ERON-NABEYA MTB电磁吸盘介绍

■附件

 控制器ST120F
电磁吸盘		 控制器ST200F
电磁吸盘
