自营ERON-NABEYA秒速夹具设置元件夹销(螺钉式)QLT19CP

可在夹具更换及定位时实现“高速”、“高精度”、“高刚性”的两面约束式夹具设置元件。
秒速夹具设置元件/销(螺钉式)



材 质  ：本体：SCM440 钢球：SUJ2

热处理  ：本体：淬火HRC55 钢球：淬火HRC62

重复定位精度 ：0.003μm以内

---

■秒速夹具设置元件

●可在夹具更换及定位时实现“高速”、“高精度”、“高刚性”的两面约束式夹具设置元件。

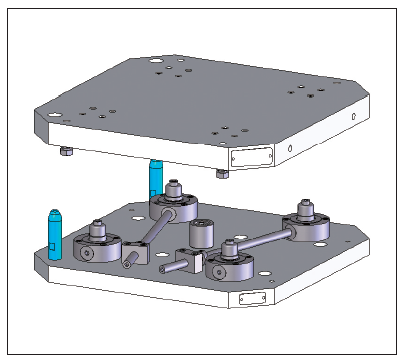

●可装入现有夹具内使用。

●可对应夹具的自动更换。

可从螺钉式、气动式、液压式3种类型选择。

使用秒速夹具设置元件，任何人均能在短时间内进行高精度的夹具定位、夹紧。在液压式、弹簧式、螺钉式的基础上还增加了侧面操作型，可根据用途选择产品。

---

---

---

---

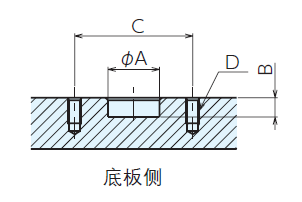

■安装加工尺寸

传统型／快速进给型／侧面操作型／离合器型

型号 A B C D QLT（F）19 15 ＋0.011          0 6.5 36 4-M4深8 QLT（F）26 20 ＋0.013 0 7.5 46 4-M5深10 QLT（F）32 25 ＋0.013 0 9 58 4-M6深12 QLT（F）40 28 ＋0.013 0 10 72 4-M6深12 QLTS26 36 ＋0.016 0 12.5 58 4-M5深10 QLTS40 58 ＋0.019 0 15 86 4-M6深12 QLTC26 36 ＋0.016 0 25 46 4-M5深10 ​

---

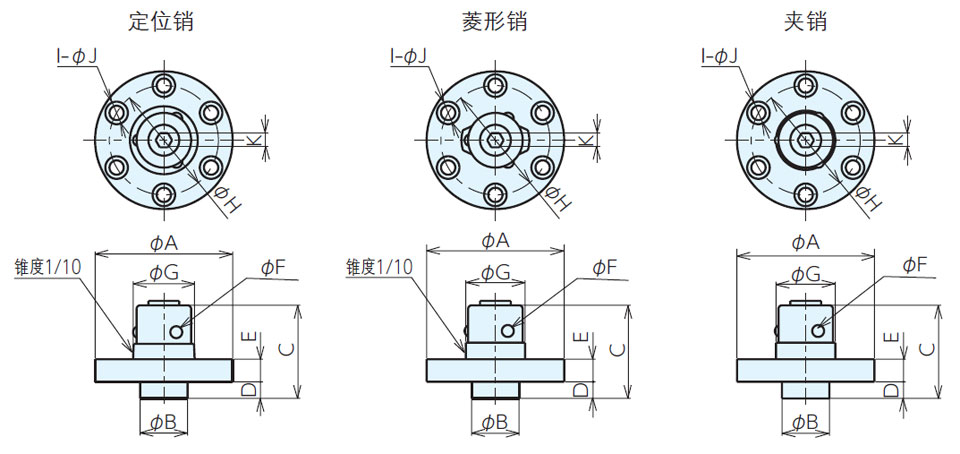

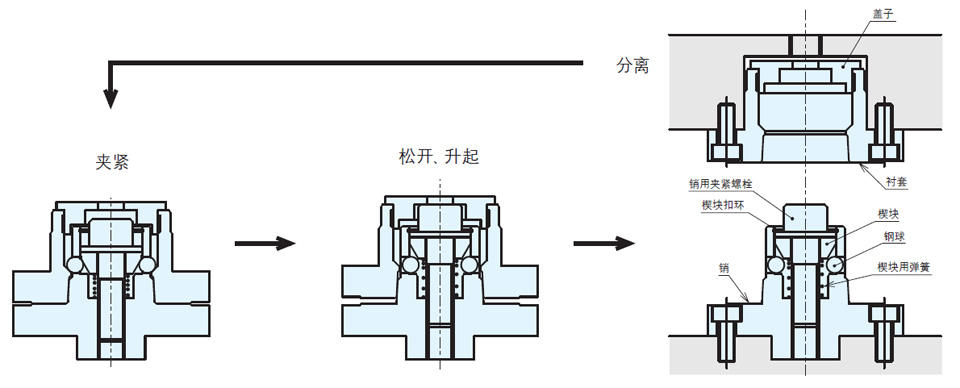

 ■结构图

---

---

---





---
