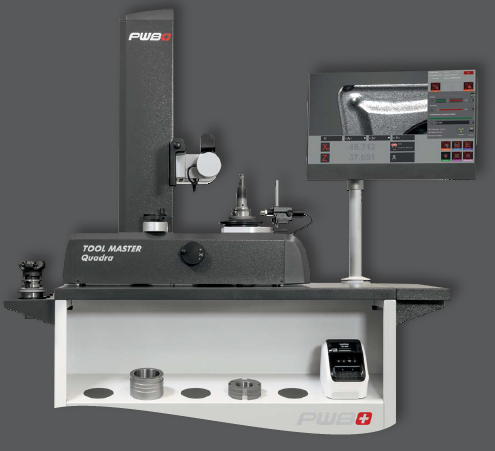

TOOL MASTER Quadra 保证满足所有刀具准备生产要求:快速、简单和高精度的对刀和测量。
专业而完整的解决方案,以提高质量,优化生产流程和使用灵活性。
特点
• 手动控制X/Z 和 C轴
• EyeRay®Quadra图像处理
• 带远心镜头的CMOS数码相机
• 22英寸一体式PC,带触摸屏
• 光栅尺测量系统
• 无极手动微调
• 集成ISO50或ISO40刀具主轴
• X和Z方向的气动夹紧
• 主轴夹紧
透射光和反射光下的刀具检测
• 带有刀具适配器托盘的工作台
• 热敏打印机,包括1卷标签
• 适配器和刀具管理
• EyeRay®界面
• 在线支持界面
• 操作员管理
• 多语言测量软件EyeRay®

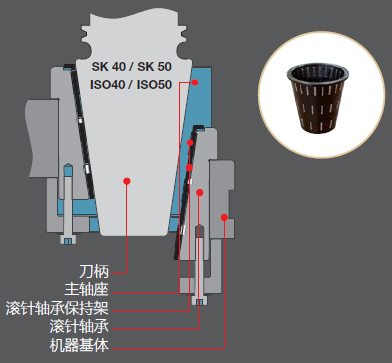

• 最高同心度和最高测量EVOSET的高重复
性精密的滚针轴承主轴
• 高轴向径向跳动精度指针轴承<2μ;真空主轴小于2μ
• 带适配器EU/CH的插入式连接器
• Windows 10操作系统
• 230V电压
可选项
• X 和 Z 轴多种测量范围可选
• 使用后处理器、RFID 数据载体 (Balluff)、二维码等客户定制的解决方案进行数据传输
• 双摄像头系统
• 车刀柄分度装置
• 带制动功能的气动真空夹紧
• 高精度快速夹紧 PSE主轴
拉紧力:HSK=3 kN / SK=1.2 kN
测量范围
X400 Z400 | X600 Z400 |
X400 Z600 | X600 Z600 |
根据要求:测量范围高达 Z=760 mm
