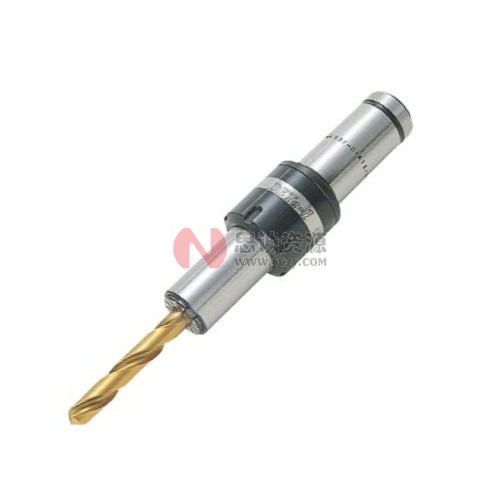

DETa-1超弹性弹簧筒夹刀柄 A型(DTA)

型号	Fig.	φD	L	φC	L1	L2	L3	φC1	φC2	φD1	kg	平衡值
BT30-DTA3-90	1	0.5～ 3.175	90	10	27	26	15	22	25	-	0.5	2.4
BT30-DTA7-90		1   ～  7		21	30	37	1	38	42		0.7	6.7
BT30-DTA7-120			120		60						0.8	7.9
BT30-DTA12-120		2.5 ～13		30	52.5	42	3.5	45	45		1.0	10.4
BT40-DTA3-95	1	0.5～ 3.175	95	10	27	26	15	22	25	-	1.1	3.9
BT40-DTA3-125			125				45				1.2	4.3
BT40-DTA7-105		1   ～  7	105	21	38	37	3	38	60		1.3	8.5
BT40-DTA7-135			135		60		11		43		1.4	9.5
BT40-DTA7-165			165				41				1.7	10.8
BT40-DTA7-195			195				71				2.1	12.1
BT40-DTA12-120		2.5～13	120	30	52.5	40	52.5	45	58		1.5	11.6
BT40-DTA12-150			150		75		8		50		1.7	13.8
BT40-DTA12-180			180				38				2.1	15.5
BT40-DTA12-210			210				68				2.6	17.1
BT50-DTA7-105	1	1   ～  7	105	21	30	37	-	38	-	-	3.8	15.5
BT50-DTA7-135			135		60						3.9	16.6
BT50-DTA7-165			165				30		43		4.0	18.0
BT50-DTA7-195			195				60				4.4	19.5
BT50-DTA7-255			255				120				5.0	18.2
BT50-DTA7-315	2		315								5.9	19.1
BT50-DTA12-135	1	2.5～13	135	30	52.5	40	4.5	45	50		4.1	19.4
BT50-DTA12-165			165		75		12				4.3	21.6
BT50-DTA12-195			195				42				4.7	23.4
BT50-DTA12-255			255				102				5.5	22.3
BT50-DTA12-315	2		315								6.6	23.3
A63-DTA3-90	3	0.5～ 3.175	90	10	27	26	11	22	25	-	0.8	3.0
A63-DTA3-120			120				41				1.0	3.4
A63-DTA7-105		1   ～  7	105	21	30	37	12	38	50		1.1	17.3
A63-DTA7-120			120		38		19				1.3	18.3
A63-DTA7-150			150		60		27				1.7	20.3
A63-DTA12-120		2.5～13	120	30	52.5	40	1.5	45			1.2	21.9
A63-DTA12-150			150		75		9				1.4	25.2
A63-DTA12-180			180				39				1.8	27.7
A100-DTA7-135	3	1   ～  7	135	21	30	37	39	38	50	-	2.7	33.8
A100-DTA7-165			165		60						2.8	35.5
A100-DTA7-225			225				99				3.7	33.6
A100-DTA12-135		2.5～13	135	30	52.5	40	13.5	45			2.7	37.1
A100-DTA12-165			165		75		21				2.9	40.4
A100-DTA12-225			225				81				3.8	39.7

型号	Fig.	φD	L	φC	L1	L2	L3	φC1	φC2	φD1	kg	平衡值
E32-DTA3-75	3	0.5～ 3.175	75	10	27	26	2	22	25	-	0.2	1.8
E40-DTA3-75											0.3	1.7
E50-DTA3-80			80				1				0.5	2.1
F63-DTA3-90	3	0.5～ 3.175	90	10	27	26	11	22	25	-	0.8	2.3
F63-DTA3-120			120				41				0.9	2.7
DN40AD－DTA3-95	1	0.5～3.175	95	10	27	26	10.8	22	25	-	1.1	4.6
DN40AD－DTA3-125			125				40.8				1.2	5.0
DN40A-DTA7-105		1    ～   7	105	21	30	43.8	12.1	38	45			11.9
DN40A-DTA7-135			135		60	37	18.9				1.3	14.4
DN40A-DTA12-130		2.5 ～ 13	130	30	52.5	56.9	-	45	-		1.5	18.0
DN40A-DTA12-160			160		75	66.4					1.7	20.0
DN50A-DTA7-135		1    ～   7	135	21	60	37	3	38	50		3.4	20.1
DN50A-DTA7-165			165				33		43		3.6	20.0
DN50A-DTA7-195			195				63				3.9	20.6
DN50A-DTA12-135		2.5 ～ 13	135	30	52.5	40	7.5	45	50		3.6	21.5
DN50A-DTA12-165			165		75		15				3.8	25.8
DN50A-DTA12-195			195				45				4.2	26.4
ST16-DTA3	4	0.5-3.175	60	10	27	60	-	22	25	16	-	-
ST20-DTA3										-
ST32T-DTA7-75		1   ～  7	75	21	31.5	100		38	-	32
ST32T-DTA7-105			105		61.5
ST32T-DTA12-105		2.5～13		30	52.5			45
ST32T-DTA12-135			135		75
S32-DTA7-75	4	1   ～  7	75	21	31.5	70	-	38	-	32	-	-
S32-DTA12-100		2.5～13	100	30	52.5			45

■选购品
● DETa-1 超弹性筒夹→ P.31　●扳手→ P.31　●拉钉 ( BT) → P.77
●清洁用具→ P.31
■标准附属品
●冷却液导管 ( HSKーA ) → P.119　●导向拉杆（ DTA3 ）

■备考
● BT30-DTA12-120 根据机器种类的不同, 有不能使用ATC 的可能。
■注意事项
● HSK-E 刀柄不附带冷却液导管。也无法安装冷却液导管。
●使用上的注意和维护保养请参照P.130
