自营ER-015777 托板 ?148 G

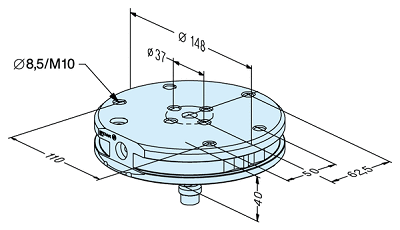

ER-015777 托板ø148 G

规格：标准型，带磨削式定位片。

应用：在切削加工过程中适用于工件和夹具。

安装：用M8螺钉穿过托板或用M10螺钉穿过坯料。

---



产品包装清单

1 x 带EWIS的 ø148托板G

1 x F/M拉钉

1 x 扳手(用于安装密封螺丝(D))

---

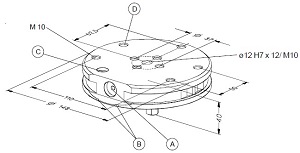

部件描述

A) 用于装EWISS芯片(选件)的?18螺孔。

B) 基准边

C) 基准螺丝用螺孔

D) 密封螺孔M10

E) 拉钉及冲洗用M10螺孔

---



安装

安装拉钉：将随附F/M ER-0107421拉钉装于托板上(图1)。

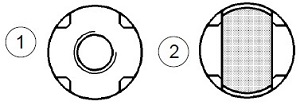

注意：如果使用F/A拉钉，确保下部与定位片槽嵌合。(图2)!

---

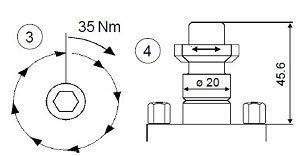

用35Nm力拧紧M10螺栓(图3)。

可移动部分可消除M10螺孔任何轴向误差(图4)。

---

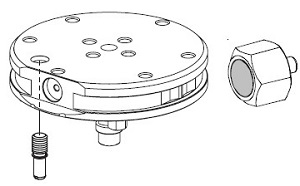

将工件或电极(M)装夹在托板(N)上。对齐基准标记(B)，将托板插进EROWA卡盘(O)(图5)

卡盘操作说明中有此夹持过程的描述。

---



选件

ER-035154

EWIS芯片及

SW 14夹头

数据感应承载器，用于托板及电极夹头。

ER-046221基准螺丝(一套10只)

此螺丝可确保托板总是能插入强力卡盘P的相同位置。

---



备件

ER-010742 F/M拉钉

---

1970年瑞士EROWA公司成立，随之而来的是对工模具制造和精密机械领域的不断探索与创新。凭借革新及实践为导向的系统解决方法和全面广泛的服务体系，在短短的三十几年时间内，EROWA公司已从一个小公司发展壮大为成功的国际集团公司--瑞士欧令达集团，拥有十几个世界专利，分支机构遍布全球。EROWA--源于德语中放电加工、工模具制造和自动化三个词首字母的缩写。EROWA，一个如此简洁干净的图案，却标志着世界最顶尖水平的工装夹具定位系统，饱含着瑞士精密机械加工的成果，代表着精准与经典。EROWA享有世界专利的工装定位元件将柔性和刚性完美结合，保证工件工装的重复定位精度为2μm，从源头上控制累积误差，同时大幅降低机床停机时间，使设备利用率达到最高点。产品主要应用在各类机床、模具制造，以及电子、汽车、制表、医疗技术、航空航天及切削工具等领域的产品生产。优良的性价比使得EROWA得到了众多国际厂商的推崇，业内用过EROWA系统的朋友都称赞她是“定位专家，精准之源”。
