ER-007877 旋转固定卡盘50UnoSet

规格：50卡盘，手动，带ITS基础板，可360°连续旋转。

应用：手动装载ITS元件的ITS底座，夹持有角度位置要求的工件。

使用：用于任何系统尺寸50的ITS卡盘。





技术参数

- 材质：不锈钢

- 传输精确度：转位4 x 90°2μm

- 定位精度：2μm

- 连续旋转360°

- 夹紧力：4000N

---

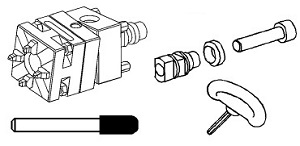

 产品包装清单

1 x 旋转固定卡盘，已安装好

1 x 拉钉

1 x 手柄

1 x 六角扳手

---

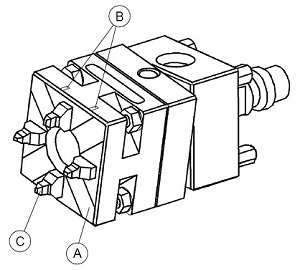

 部件描述

A) 支撑面

B) 基准标记

C) 定位棱齿

---

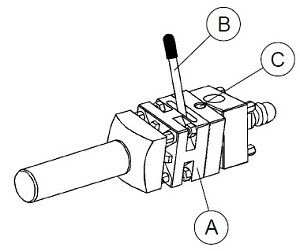

安装

用手柄(B)打开50 RSM卡盘(A)。

将电极或工件装入50 RSM卡盘。用手柄锁紧卡盘(B)。

注意：

夹紧时勿将手柄推至槽的最右端。

若出现此情况，重新锁紧或更换拉钉。

松开螺栓(C)，将50 RSM卡盘与旋转头放入所需角度位置并锁紧。

50 RSM旋转固定卡盘适于ITS安装及预装站。

电极或工件可装入50 RSM卡盘，

它们在此被校准。检验结果可作WEDM中心初始坐标。

---

维护保养

1、大部分EROWA工具系统都是由硬质和防腐蚀钢材制造的。当使用在线切割机床上时，为了保持产品的防腐蚀性能，请务必遵守下列维护保养说明。

2、由于电流的传导作用，要确保导轨和工件载体之间稳固接触。和机床台面之间的稳固接触也是必须的；这将通过合适的电缆连接得以保证。请参照机床操作说明书。

3、特别需要注意水的传导性。错误的传导性能不仅会影响您线切割机床的加工性能，而且会破坏工夹具的防腐蚀性能。请确认传导值在5mS至20mS之间。电介质的pH值不要低于5.5 ；理想值可达7。请同时参照机床操作

4、为了保持工夹具的工作性能和防腐蚀性，请必须每周一次清除工夹具各零部件上的放电残渣

5、若工夹具用于多班次加工使用，工夹具的清洗和保养工作，应在线切割机床的导丝操作间隙进行。
