应用:基座220用作夹爪的基础载体。夹紧元件上精密的齿条座确保即使是大模块也能在尽可能短的时间内精确再安装。

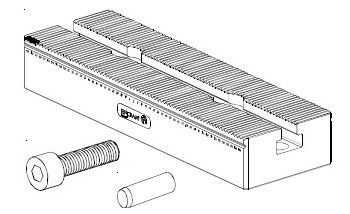

EROWA夹具ER-016010底座220 ER-016010 底座220
规格:钢,硬质,磨削;有3mm间隔的定位齿,上面可装夹持元件。
应用:装于带25mm间隔孔的ITS托板148和带50mm间隔孔的UPC托板上,作为各种夹爪的底座。
安装:装在所有带间隔孔的EROWA托板上。
注意应用于R40上时,请先咨询思诚机电科技

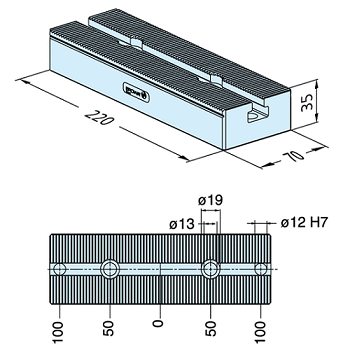

技术参数:尺寸:220 x 70 x 35
齿间距:3mm
安装孔距:100mm
ER-016010 底座220
规格:钢,硬质,磨削;有3mm间隔的定位齿,上面可装夹持元件。
应用:装于带25mm间隔孔的ITS托板148和带50mm间隔孔的UPC托板上
作为各种夹爪的底座。
安装:装在所有带间隔孔的EROWA托板上。
注意:应用于R40上时,请先咨询思诚机电科技
包装清单:1 x 基座220
2 x 直销 h6 ∅ 10 x 20
1 x 直销h6 ∅ 12 x 20
2 x 内六角螺钉M12 x 30
2 x 内六角螺钉M10 x 20
2 x 内六角螺钉M8 x 30

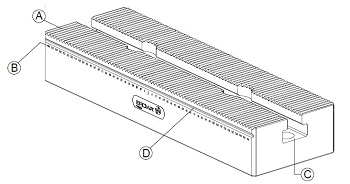

部件描述A) 齿条座
B) 刻度尺
C) T型槽
D) 边槽

安装:定位基座220可用所带的直销ø10 h6 x 20 mm安装于托板
ø148 G R25 (ER-015899)或ø148 MS Alu R25 (ER-015042)
穿过T型槽用M10螺钉将其联接至托板上。
基座校正好后,可从底部用两个M8螺钉固定。
在UPC间隔托板和立方体基座的50齿间距上,
基座220可用直销ø 12 h6定位在销孔中并打表沿齿条校正所需精度。
将螺钉拧至下述扭距:在50齿间距上,用M12 x 30沉头螺钉联接底座。
为延长托板的使用寿命,确保精密的夹紧操作及安全性,螺钉必须用扭力扳手拧紧。
M8 至 35 Nm
M10 至 70 Nm
M12 至 120 Nm
应用
基座220用作夹爪的基础载体。夹紧元件上精密的齿条座确保即使是大模块也能在尽可能短的时间内精确再安装。
维护保养
用后请保持本品洁净,并上油保存。清洁能增加其使用寿命!
1、大部分EROWA工具系统都是由硬质和防腐蚀钢材制造的。当使用在线切割机床上时,为了保持产品的防腐蚀性能,请务必遵守下列维护保养说明。
2、由于电流的传导作用,要确保导轨和工件载体之间稳固接触。和机床台面之间的稳固接触也是必须的;这将通过合适的电缆连接得以保证。请参照机床操作说明书。
3、特别需要注意水的传导性。错误的传导性能不仅会影响您线切割机床的加工性能,而且会破坏工夹具的防腐蚀性能。请确认传导值在5mS至20mS之间。电介质的pH值不要低于5.5 ;理想值可达7。请同时参照机床操作
4、为了保持工夹具的工作性能和防腐蚀性,请必须每周一次清除工夹具各零部件上的放电残渣
5、若工夹具用于多班次加工使用,工夹具的清洗和保养工作,应在线切割机床的导丝操作间隙进行。
