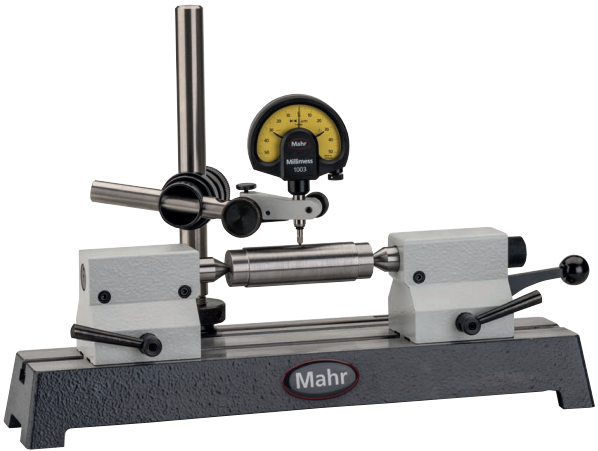

自营Mahr马尔 MarStand 818 径向跳动检测仪带顶尖支架
产品亮点：MarStand 818 径向跳动检测仪的测量台平面符合DIN 876-2标准，配备双可重新定位尾座，右侧尾座带弹簧收缩定位结构，搭配带微调的支撑臂，基准精度良好，适配不同长度轴类工件。设备提供多档顶尖距离规格可选，可搭配V型架检测无顶尖工件，能便捷完成轴类零件径向跳动检测，适配车间常规轴类精度检测需求。
- 选配推荐
- 最新发布
产品详情
特性，产品组成单元
测量台：
•平面的平面度符合 DIN 876-2 标准
•两个 T 形插槽供尾座和 / 或支持臂使用
•支持臂 818 XNB：
•支持臂配有一个节点
•带精调
尾座：
•两个尾座均可重新定位（滑动定位）
•右侧尾座有可收缩（弹簧驱动）精密定位中心
•中心高度 75 mm 型检测仪，尾座上部增加 90° V 型架
•对于使用支撑杆的无顶尖工件，最大直径为 20 mm（0.79"）
•包装内容：测量台，测量臂 818 XNB，中心支架，不包括指示表
应用：
• 快速且简单地测量径向跳动
• 测量带顶尖孔的轴时，径向跳动测量参考轴通常与生产中的旋转轴 相同。因此此测试程序中的径向跳动偏差应为最低值
技术参数
| 订货号 | 4622200 | 4622201 | 4622202 | 4622203 | |
| 类型 | 818 | ||||
| 顶尖距离 | mm | 0 - 200 | 0 - 350 | 0 - 450 | |
| 中心高度 | mm | 50 | 75 | 100 | 150 |
| T形槽宽度 | mm | 10H7 | 12H7 | ||
| 安装孔 | 8H7 | ||||
| 允许的高度差 | mm | 0.05 | |||
| 允许的横向差 | mm | 0.05 | |||
| 产品重量 | kg | 8.00 | 12.00 | 35.00 | 38.00 |

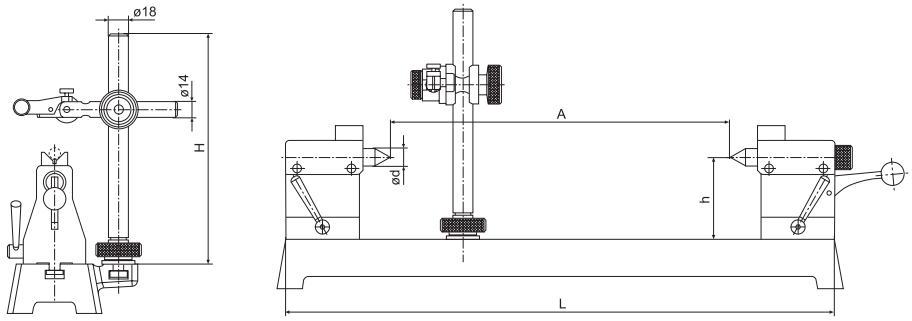

| 订货号 | A mm | L mm | d mm | 立柱ø mm | 立柱高度 mm | 结构尺寸（LxWxH）mm |
| 4622200 | 200 | 350 | 16 | 18 | 205 | 350 x 110 |
| 4622201 | 350 | 500 | 16 | 18 | 205 | 500 x 110 |
| 4622202 | 450 | 700 | 22 | 18 | 260 | 700 x 180 |
| 4622203 | 450 | 700 | 22 | 18 | 360 | 700 x 180 |

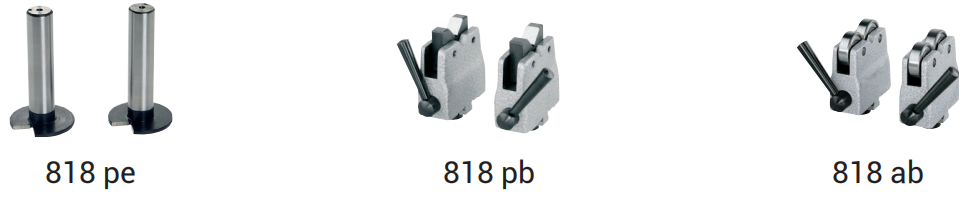

附件
| 订货号 | 描述 | 类型 |
| 4622210 | V型支撑杆需成对使用，支撑直径范围3 - 15mm，适用于轴线高度 50 / 75 mm | 818 pe |
| 4622275 | 支持臂，立柱高度 205 mm，T形槽宽度 10 mm | 818 XNB |
| 4622220 | 滚柱支架，成对，直径范围 3 - 30 mm，T形槽宽度 10 mm | 818 ab |
| 4622215 | 成对 V形支架，直径范围 5 - 20 mm，T形槽宽度 10 mm | 818 pb |
| 4622276 | 支持臂，立柱高度 260 mm，T形槽宽度 12 mm | 818 XNB |
| 4622211 | 成对 V形支架，直径范围 8 - 45 mm，适用于峰值高度 100 mm | 818 pe |
| 4622277 | 支持臂，立柱高度 360 mm，T形槽宽度 12 mm | 818 XNB |
| 4622221 | 滚柱支架，成对，直径范围 4 - 60 mm，T形槽宽度 12 mm | 818 ab |
| 4622216 | 成对 V形支架，直径范围 5 - 45 mm，T形槽宽度 12 mm | 818 pb |
最新产品
-
44种规格
自营Mahr马尔 MarGage 402/404 钢制矩形量块套型号：MarGage 402/404
Mahr(马尔)预计7个工作日发货 -
8种规格
自营Mahr马尔 Multimar 25 EWR/25 EWRi 数显万型号：Multimar 25EWR/25EWRi
Mahr(马尔)预计7个工作日发货 -
5种规格
自营Mahr马尔 Marameter 840 F 带表卡规量仪型号：Marameter 840 F
Mahr(马尔)预计7个工作日发货 -
4种规格
自营Mahr马尔 MarStand 818 径向跳动检测仪带顶型号：MarStand 818
Mahr(马尔)预计7个工作日发货

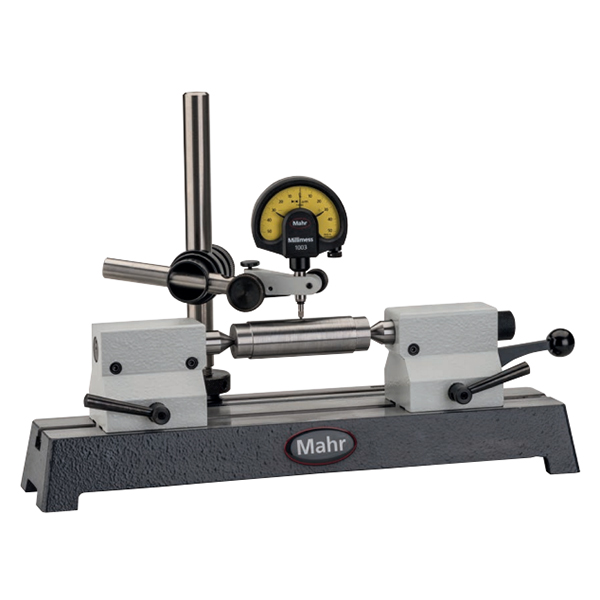

Mahr马尔 MarStand 818 径向跳动检测仪带顶尖支架
