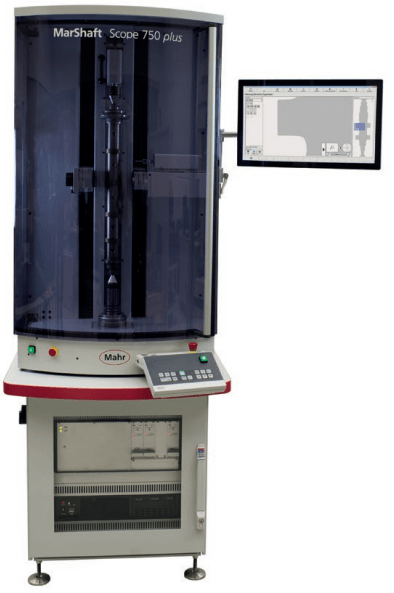

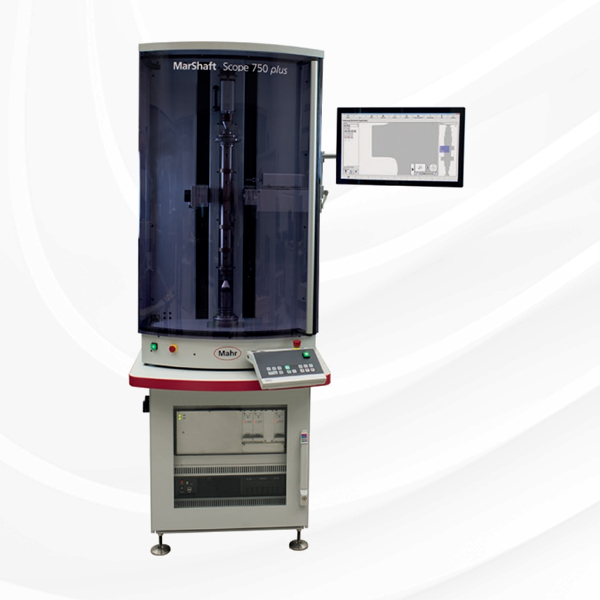

自营马尔Mahr MarShaft SCOPE 350/750/1000 plus 光学轴类测量系统
产品亮点：MarShaft SCOPE plus光学轴类测量系统配备高精度旋转、垂直与水平测量轴，支持接触式和光学测量，采用高分辨率CMOS相机与EasyShaft软件，操作便捷且测量过程不受操作员影响，适配严苛车间与检测室环境。它提供350/750/1000mm 多种长度测量范围可选，支持螺纹、径向跳动等多种测量任务
- 选配推荐
- 最新发布
产品详情
描述
• MarShaft SCOPE plus 是通用型全自动光学轴类测量系统，用于测量旋转对称的工件
• MarShaft SCOPE plus 有一个高精度旋转测量轴（C），一个垂直测量轴（Z）和一个水平测量轴（X）
• 可选配一个带电感测头的接触测量系统，例如，用于测量径向或轴向跳动。该测量设备已根据光学测量系统进行校准，所以它可以结合执行接触和光学测量任务
• 新 MarWin EasyShaft 软件可提供极高的灵活性和非常用户友好型操作
• 测量序列是全自动执行的，不会受到操作员影响
• MarShaft SCOPE plus 不仅适合苛刻的车间环境，也适合检测室。利用缩放功能可以测量传统测量方法难以测量的最小细节
• 自动测量程序
• 矩阵相机，1280 x 1024 像素
• 用户友好型触摸屏操作
• 一个测量仪器可用于多个测量任务
• 优秀的车间兼容性
• MarWin EasyShaft 软件提供极高的灵活性和用户友好型操作
选项：
• 用于测量径向跳动和轴向跳动的接触式测量单元
• 温度补偿
• 螺纹测量
• 涡轮增压器轴测量
• 手动控制面板
• 信号灯
• 条码扫码枪
• MarWin Professional Shaft 专业版软件
• QS-Stat 数据导出接口
| 订货号 | 5361507/5361508/5361516 |
| 长度测量范围（Z）（mm） | 350/750/1000 |
| 直径测量范围（X）（mm） | 80 或 120 |
| 工件最大重量（kg） | 15（可选 30） |
| 长度 / 直径分辨率（mm） | 0.01 至 0.0001 |
| 角度分辨率（°） | 0.01 至 0.0001 |
| 长度极限误差（Z）（µm） | (2 + L / 125) L 单位 mm（参考标准上 20℃ ± 1℃） |
| 直径极限误差（X）（µm） | (1.0 + L / 125) L 单位 mm（参考标准上 20℃ ± 1℃） |
| 驱动 | 伺服电机 |
| 镜头 | 远心精密透 镜高分辨率 CMOS 相机 |
应用
典型工件
• 转向零件
• 三脚架
• 传动轴
• 齿条
• 轴颈
• 空心轴
• 驱动轴
• 凸轮轴
• 涡轮增压器轴
• 骨钉
• 蜗轮
• 平衡轴
• 液压零件
• 气门（柴油机）
• 以及更多
最新产品
马尔Mahr MarShaft SCOPE 350/750/1000 plus 光学轴类测量系统
品牌：Mahr(马尔)
型号：SCOPE 350/750/1000 plus
-
型号、货号：5361507
- 长度测量范围(Z)(mm)
- 350
- 直径测量范围(X)(mm)
- 80或120
- 工件最大重量(kg)
- 15(可选30)
- 长度/直径分辨率(mm)
- 0.01至0.0001
- 驱动
- 伺服电机
- 价格
- 加购询价
-
- +
- 加入购物车
-
型号、货号：5361508
- 长度测量范围(Z)(mm)
- 750
- 直径测量范围(X)(mm)
- 80或120
- 工件最大重量(kg)
- 15(可选30)
- 长度/直径分辨率(mm)
- 0.01至0.0001
- 驱动
- 伺服电机
- 价格
- 加购询价
-
- +
- 加入购物车
-
型号、货号：5361516
- 长度测量范围(Z)(mm)
- 1000
- 直径测量范围(X)(mm)
- 80或120
- 工件最大重量(kg)
- 15(可选30)
- 长度/直径分辨率(mm)
- 0.01至0.0001
- 驱动
- 伺服电机
- 价格
- 加购询价
-
- +
- 加入购物车
