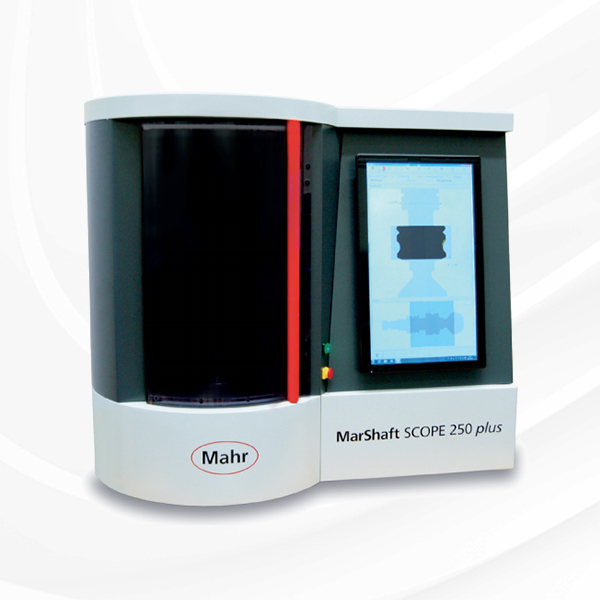

自营马尔Mahr MarShaft SCOPE 250 plus 全自动通用型光学轴类测量系统

描述

• 随着制造工艺的创新，尺寸计量的作用也变得越来越重要。因为生产（车削、铣削、磨削等）中的精确度要求比以往更加严格，在制造机器上直接进行快速测量成为必要条件。在产品最初阶段进行测量，快速实现制造工艺的反馈以避免浪费。马尔推出的灵活易用的MarShaft SCOPE 250 plus 轴类测量仪为在生产中对旋转对称工件进行快速、准确和全自动的测量提供了相应的测量解决方案

• MarShaft SCOPE 250 plus配备一个高精度旋转测量轴（C）和一个垂直测量轴（Z），测量范围为 250 mm。其核心是先进的高分辨率 CMOS 矩阵相机（实时图像显示），具有1088 mm x 2048 mm的像场。超过每秒 120 张图像的极高图像采集速率将测量时间降至最低。利用缩放功能可以测量传统测量方法难以测量的最小细节

性能特征一览：

• 具有 40 mm 实时像场的新型高分辨率 CMOS 矩阵相机以每秒120 张图的速度进行快速扫描

• 高精确度的直径和长度测量

• 由于测量速度高达 200 mm/s，测量时间极快

• 采用马尔推出的 MarWin 软件平台，我们数十年来在长度、形状、位置和轮廓测量方面的经验会让您受益匪浅

• 以最具性价比的入门级价格即可配置该小型光学轴类测量仪

应用

主要的可测量特性

• 长度

• 直径

• 形位公差

• 偏移量

• 凹槽宽度

• 倒角宽度

• 交点

• 交点位置

• 旋转角度

• 半径

• 半径位置

• 圆锥长度

• 角度

• 螺距

• 平面宽度

• 外螺纹
