自营DAHLIH_大立立式综合加工中心MCV-1800

模具加工的最佳选择！完美品质，最佳精度！

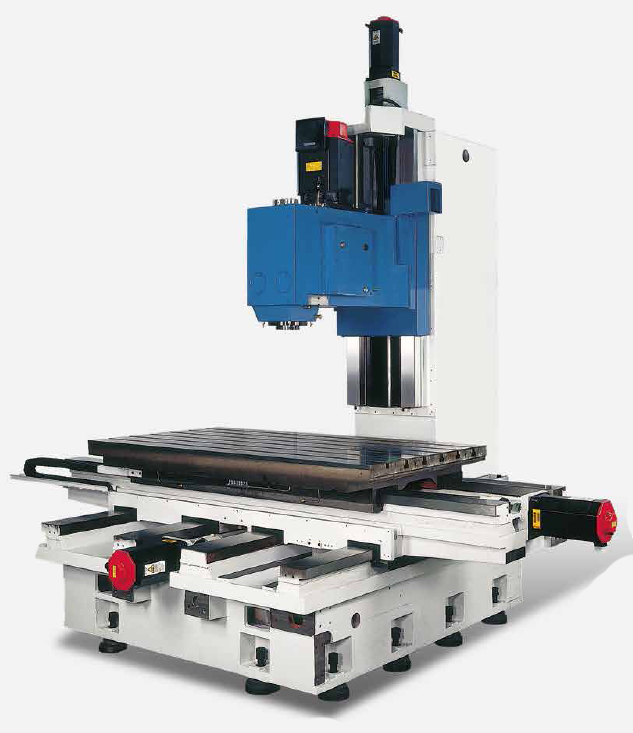

MCV-1800重型立式综合加工机，是汽、机车钣金模，中大型射出模具加工的最佳机种。此外也适合任何高速、高精度加工之需求。整体机械结构设计着重在高刚性，拥有最佳加工精度。四轨式底座设计，提供大型工件最稳固的支撑特性，配重平衡系统采用特殊氮气设计，确保行程动作的顺畅及稳定性。搭配现金的CNC控制器，性能可靠，操控简易。主轴传动机械为二段式齿轮传动，可提供所需的扭力输出，此外，MCV-1800立式综合加工机，还涵盖更多卓越特殊的机器特性。

高刚性结构体

-主结构件经过先进的有限元素分析设计，展现最佳的结构稳定性与刚性，行程速度快，重量轻。

-床台与鞍座结构采用山型肋骨强化，力流线最短，确保最佳机体刚性。

-立柱采用对称及优异的平衡设计，展现独特的加工精度。

精密主轴头

-可加装主轴贯穿冷却系统，适合深孔钻作业。

-广域的主轴转速范围，适合各种加工需求。

-主轴采用浮动式打刀设计，有效延长轴承使用寿命。

-外壳为箱型结构体，刚性佳。

-特殊设计长鼻端主轴，适合使用较短刀具。

优异的主轴传动系统

主轴传动系统采用全齿式二段变速，提供高扭矩输出，切削性能优异。

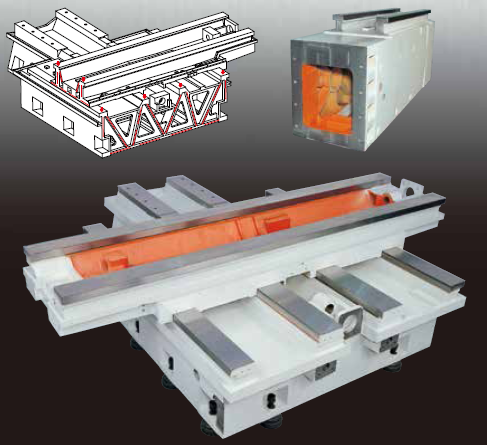

提供重型工件稳定的支撑

-本机主结构铸件均采用高刚性铸铁，确保最佳的结构稳定性。

-立柱、床台及鞍座配合合理化的肋骨强化设计，除了提升结构刚性，并将热变形降到最低程度。

-床台为方形四硬轨构造，对重型工件提供稳固的支撑。

-三轴滚珠螺杆经预拉处理，有效预制热变形。

完整的技术背景，完美的品质风范是综合加工机的最佳选择！

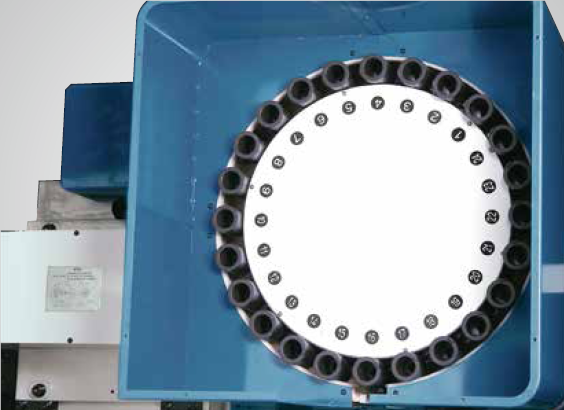

凸轮式刀库

-换刀快速，动作性能可靠，可任意式选刀。

工作灯

本机配备石英工作灯，提供加工区域的最佳照明亮度。工作灯光线柔和，不刺激操作者眼睛。

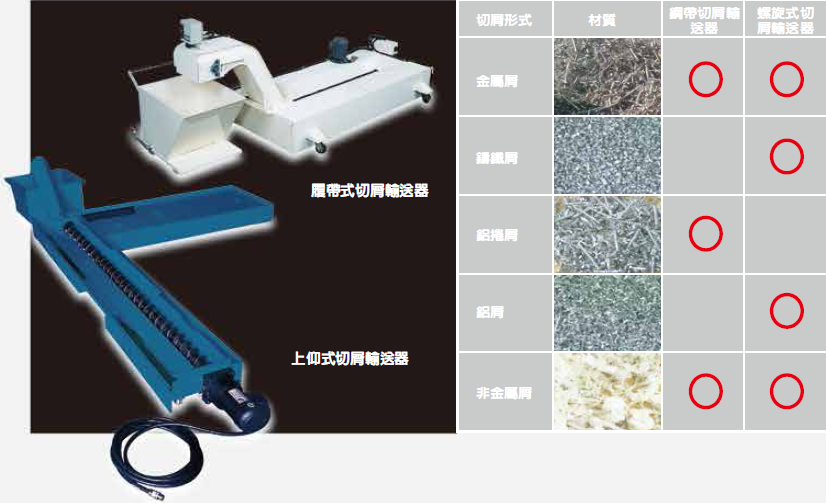

切屑螺杆

机械加工中，切屑经强力冲屑落至切屑螺杆，再输送至切屑输送机排出机外。有效清除切屑，避免切屑之热影响结构精度并可随时保持工作区域之清洁。

氮气配重

-配重平衡系统，采用蓄压器组件，不需额外动力系统。

-无噪音、动作平稳、无共振、提高工作效率。

-伺服参数调整简单。

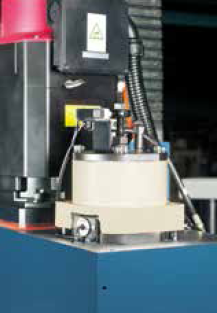

打刀装置

-打刀装置具缓冲功能，除了可避免换刀时主轴及轴承受损，并可延长主轴使用寿命。

-打刀动作采用油压驱动，稳定、确实。

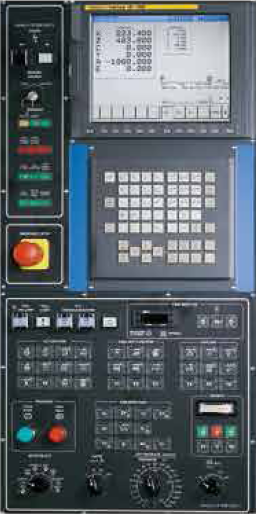

先进CNC控制器

-本机可配备发那科（Fanuc）海德汉（Heidenhaim），或其他品牌CNC控制器。

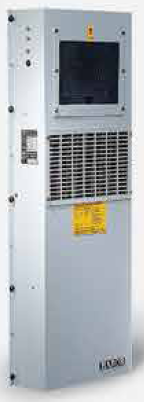

电控箱热交换器

高性能热交换器，提供电控箱内部之常温控制。可保护电子元件、控制器及马达驱动器。

确保高速精密加工性能，并可预制主轴温升热变形。

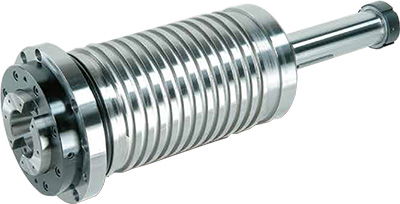

高刚性，精密主轴   转速6000RPM

高速！高精密

-主轴传动机构具有二段转速范围。在低速档，提供全马力及高扭矩输出，适合重切削。在高速档，适合高速切削作业。

-主轴采用密轴承，降低变形量确保主轴精度。

主轴马力/扭矩曲线图（6000RPM）

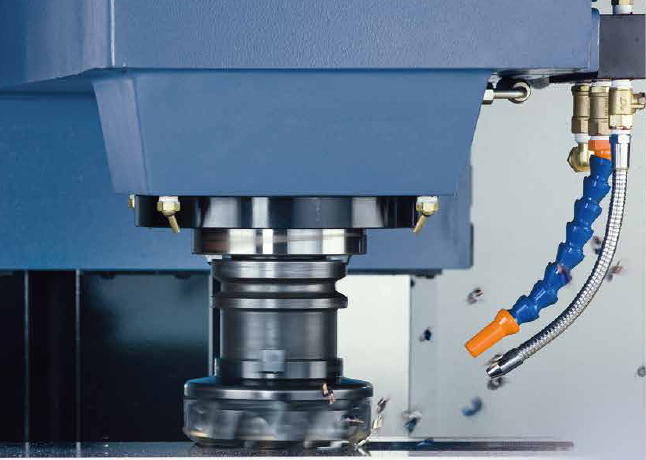

主轴环喷

环喷冷却设计，可迅速排除刀具及工件之热量，有效提升加工精度

全系列选购配备

发挥更强劲、更高效率加工

-选购配备



机器规格、附件、尺寸图

标准附件

*热交换器

*移动式手动脉波产生器

*环喷装置

*螺旋式切屑输送器

*密闭式护罩

*RS-232介面

*自动断电功能

*警示灯

*自动润滑装置

*工作灯

*工具及工具箱

*预备保险丝

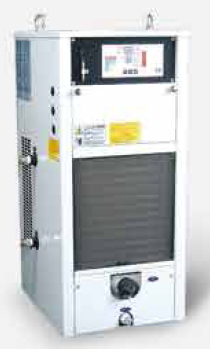

*主轴冷却器

*刚性攻牙

*落地式控制面板

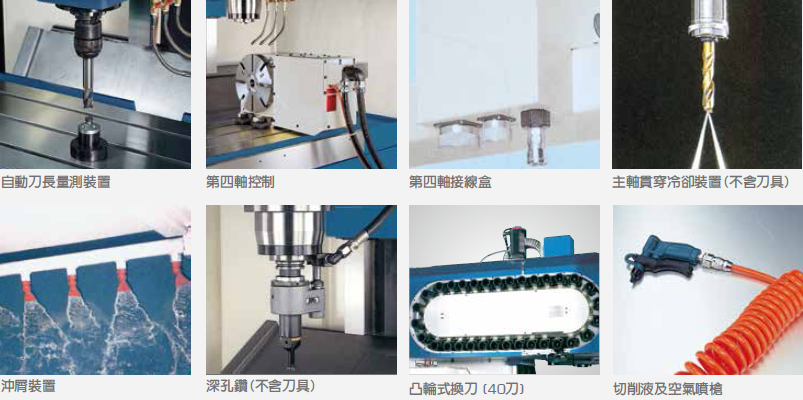

-特别附件

*上仰式切屑输送器

*第四轴控制

*第四轴接线盒

*深孔钻

*主轴贯穿冷却装置附过滤器

*冲屑装置

*自动刀长量测装置

*自动对心装置

*凸轮式换刀（40刀）

*履带式切屑输送器

*直结式主轴10000rpm，12000rpm，15000rpm转
