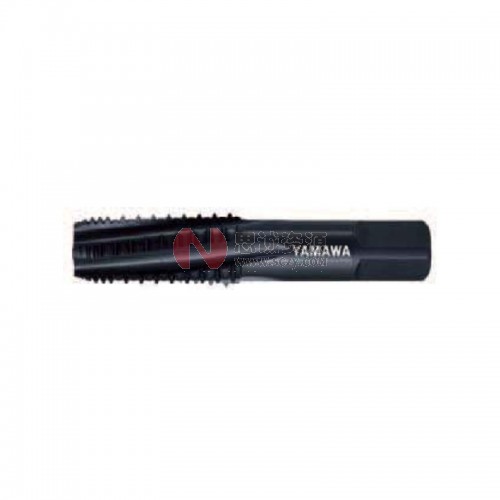

自营日本弥满和YAMAWA管用丝攻系列 S-NPT美制短牙型斜行管用丝攻
产品亮点：S-NPT美制短牙型斜行管用丝攻
- 选配推荐
- 最新发布
产品详情
S-NPT美制短牙型斜行管用丝攻
S-NPT
美制短牙型斜行管用丝攻
样式特长
被削材和推荐的攻牙速度
品区：1G

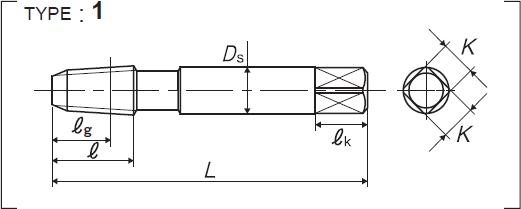

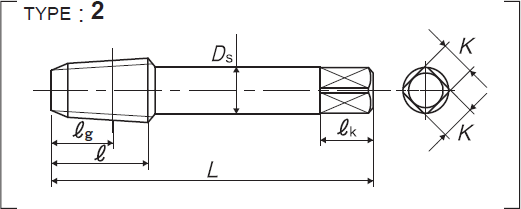

| 全长 | 螺纹部长 | 基准径的位置 | 柄径 | 四角部宽 | 四角部长 |
| L | e | eg | Ds | K | ek |
| 尺寸 | 等级 | 产品编号 | 吃入部 | 大径的基准值（mm） | L (mm) |
e (mm) |
eg (mm) |
Ds (mm) |
K (mm) |
ek (mm) |
沟数 | 构型 | 库存 |
| 美制管用 | |||||||||||||
| NPT 1/16-27 | ANSI G | TSNPT01L | 3P | 7.770 | 54 | 14 | 10.1 | 8 | 6 | 9 | 4 | 1 | △ |
| NPT 1/8-27 | ANSI G | TSNPT02L | 3P | 10.117 | 55 | 16.5 | 10.5 | 8 | 6 | 9 | 4 | 2 | △ |
| NPT 1/4-18 | ANSI G | TSNPT04O | 3P | 13.426 | 62 | 19.5 | 12.5 | 11 | 9 | 12 | 4 | 2 | △ |
| NPT 3/8-18 | ANSI G | TSNPT06O | 3P | 16.866 | 65 | 21 | 14 | 14 | 11 | 14 | 4 | 2 | △ |
| NPT 1/2-14 | ANSI G | TSNPT08Q | 3P | 20.980 | 80 | 27 | 17 | 18 | 14 | 17 | 4 | 2 | △ |
| NPT 3/4-14 | ANSI G | TSNPT12Q | 3P | 26.325 | 85 | 29 | 19 | 23 | 17 | 20 | 4 | 2 | △ |
| NPT 1 -11.5 | ANSI G | TSNPT16T | 3P | 32.934 | 95 | 35 | 22 | 26 | 21 | 24 | 5 | 2 | △ |
| NPT 1 1/4-11.5 | ANSI G | TSNPT20T | 3P | 41.689 | 105 | 37.5 | 24.5 | 32 | 26 | 30 | 5 | 2 | △ |
| NPT 1 1/2-11.5 | ANSI G | TSNPT24T | 3P | 47.760 | 110 | 38.5 | 25.5 | 38 | 29 | 32 | 6 | 2 | △ |
| NPT 2 -11.5 | ANSI G | TSNPT32T | 3P | 59.797 | 120 | 42.5 | 27.5 | 46 | 35 | 38 | 6 | 2 | △ |
