自营美国Starrett_施泰力DATASURE无线测量数据采集系统

正确而快速DataSure无线数据采集系统可以实现100%正确的实时数据采集。无论是简单装置还是上千平方英尺的系统，无线数据采集系统都可以比手动检测和录入数据更快地对数据进行采集和分析。通过手动检测进行数据采集时，需要不断重复拿起工具、测量工件、放下工具然后记录测量结果的过程，非常耗时。此外，手写或键入数据还会产生错误，从而导致废弃工件、多余库存甚至残次品。有了DataSure数据采集系统，只需采集并发送数据即可快速得到正确的数据。DataSure无线数据采集系统还去除了与数据电缆连接有关的布线、安装、安全性及相关硬件成本，可轻松将精密测量工具带到您的工作车间，而不需要您将工件移至工具处。DataSure是一款全面的车间无线数据采集解决方案，不仅可用于施泰力工具，还可用于Mitutoyo、Sylvac、CDI Tools、Mahr和Tesa等多种品牌的产品。

DataSure无线数据采集系统由三个主要部分组成：

• 与数显量具输出端口连接的小型无线基站（发射终端）

• 与电脑连接的网关

• 拓展系统覆盖范围、增强网络稳定性的路由器全面而稳定的解决方案

• 可在几乎任何环境中使用

• 在存在电磁干扰的车间中能够维持数据完整性

• 接收到数据后会发送确认信号

• DataSure可储存多个读数

• DataSure适用于所有主流数显测量工具

• 可轻松安装到标准电脑上

DataSure可提供多种发射终端，因而可用于几乎所有主流制造商生产的数显测量工具

• DATASURE系统使用者从量具处接收确认信号，以指示数据传送成功或不成功

• 在主系统关闭或繁忙时，发射终端可储存多达10个读数

• DataSure无线系统可用于施泰力、Mahr、Mitutoyo、Sylvac、CDI tools以及许多其它公司生产的带输出量具

• 一个DataSure网关可处理多达100个量具（在典型装置中通常为25到40个量具）

• 每个发射终端的范围大约为65英尺（20米）。每增加一个网关可将范围扩展100英尺

• DataSure系统有一个免许可证433MHz ISM波段无线电以及一个自配置和自修复网络

• 可以由量具操作者或主机控制来触发量具的数据采集

• 网络、量具和发射装置的电量状态都在电脑屏幕上自动监控和记录，且储存在系统数据库中

• 多模式功能允许单把量具与单个网关单独连接，也可在复杂的生产环境中连接多达20个多路复用器和100把量具

• 充电式路由器是移动式应用和大面积数据采集环境（如飞机机库、大铸造工厂和车身冲压车间等）的理想之选

• 配有易于使用的软件，使用者可对量具进行名称配置和分组

• DataSure的灵活性体现在：数据既可直接输出至计算机主机屏幕，也可输出到SPC统计分析软件、本机或网络数据库和CSV文件中

• IP67额定防护等级

• 可以从局域网中的其它电脑上对客户端进行远程访问

*IP防护等级IP防护等级代码包含两个数字，第一个数字表示针对固体物质的防护等级，第二个数字代表针对液体的防护等级。第一个数字6：完全防尘第二个数字，7：在标准压力条件下提供30分钟浸水防护。

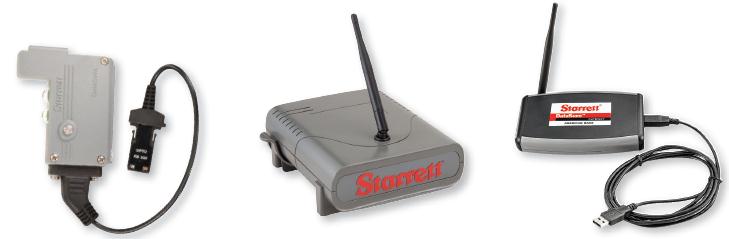

DATASURE无线数据采集组成：

DataSure发射终端可直接插入数字式量具中。可发送测量数据；如果数据被成功接收，则网关上绿灯点亮。体积更小巧的第二代发射终端具有IP67防尘和防水保护功能。

每个DataSure路由器能扩展100英尺（30米）的系统覆盖范围。通过在有电磁干扰的环境中使用交替信号通道，可确保测量系统的稳定性。

DataSure网关是数据采集和量具管理的中心环节，可通过USB端口直接插入电脑中。

• 用户反馈LED灯

• 量具上即可在线存储数据

• 兼容市场上绝大多数主流量具

• IP67防护等级

• 电源：CR2450锂电池

• 覆盖范围：65英尺（20米）

• 尺寸：2.2" x 2.0" x 0.49"              (55.3mm x 43.2mm x 17.8mm)

• 扩展系统覆盖范围

• 抗干扰能力强

• 壁式安装或移动使用

• 电源：交流NiMH电池

• 覆盖范围：100英尺（30米）

• 尺寸：7.0" x 5.5" x 2.5"              (178mm x 140mm x 63.5mm)

• USB端口连接

• 将数据传送至电脑应用程序或数据库

• 多种输出文件格式

• 唯一的系统ID

• 电源：靠USB端口供电

• 覆盖范围：100英尺（30米）• 尺寸：7.0" x 5.5" x 2.5"              (178mm x 140mm x 63.5mm)

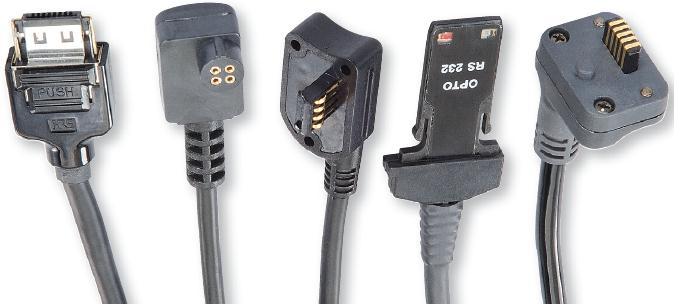

单件RS232电缆和转接头带转接头的单件电缆，可连接到9针RS232端口。

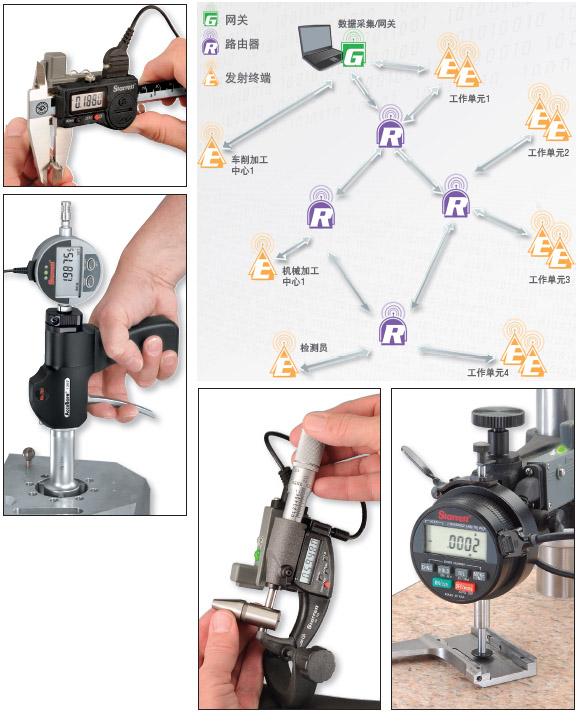

下图是DataSure系统在大型多工作站车间应用的示例。车间各工作位置的量具采集数据。发射终端将数据发送到最近的路由器，再由路由器发送到网关，在最佳路径下也可以直接发送到网关。网关会通过相同的路径向发射终端发送一个反馈信号，以确认接收到了数据。
