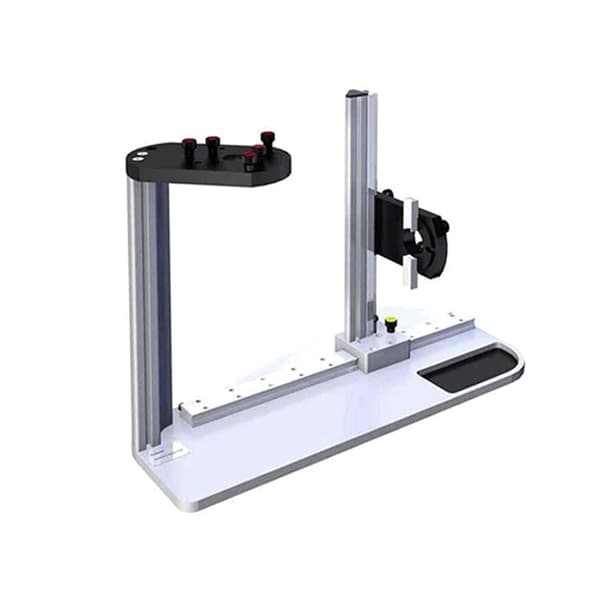

Fixassist探针线性调整装置

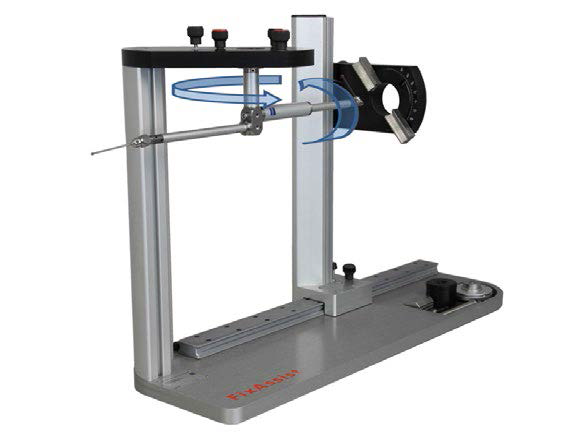

众所周知，探针组合系统的正确调整与否会给测量结果带来很大的影响。常规情况下，目前很多客户都是通过手动调节来实现探针组合系统的调整，但往往通过目测（肉眼）来判断角度是否水平或者垂直是不可靠的，始终牢记组装过程的每一个错误可能对您的测量结果的负面影响，这样测量出来的结果也是不可靠的。现在我们Zeiss有专业的调整装置来为您排忧解难。FixAssist 可以帮助您调节MT/VAST探针组中各个探针的相对位置。您可通过FixAssist 调整吸盘的旋转角度和侧向探针的角度。

你需要以下工具来实现探针结构调整 :
直径11 和20 毫米的钩扳手
Ø11x100毫米规格的不锈钢延长杆（以保持和调整立方体）
1.5-4毫米规格的六角扳手
2.5毫米规格，2 Nm 扭矩的内六角扳手（用于调整吸盘螺丝）

探针吸盘调整

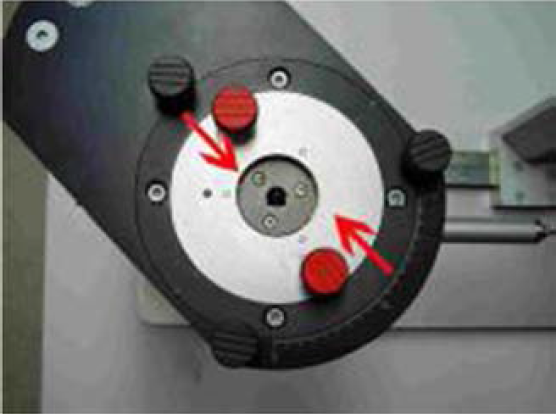

拧松红色夹紧螺丝，向外推动打开吸盘保持架.

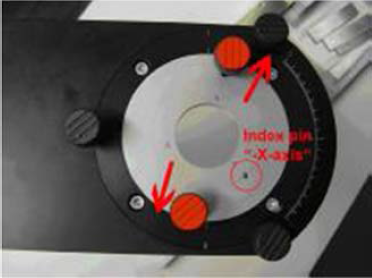

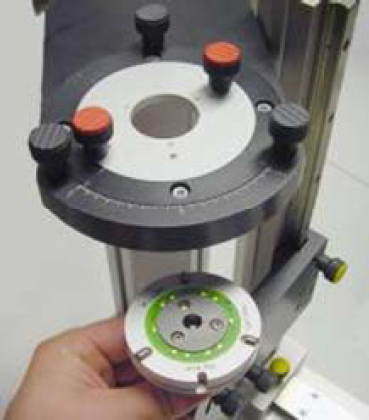

插入吸盘，使槽口和标记的圆柱销对应。标记位置对应于“-X”轴的方向

通过向内移动红色拧紧螺丝紧固吸盘不要将螺丝拧的太紧以免损坏吸盘。现在吸盘夹在一个固定的抵挡，而且总是可以精确地夹紧在这个位置

调整绕Z 轴的旋转角

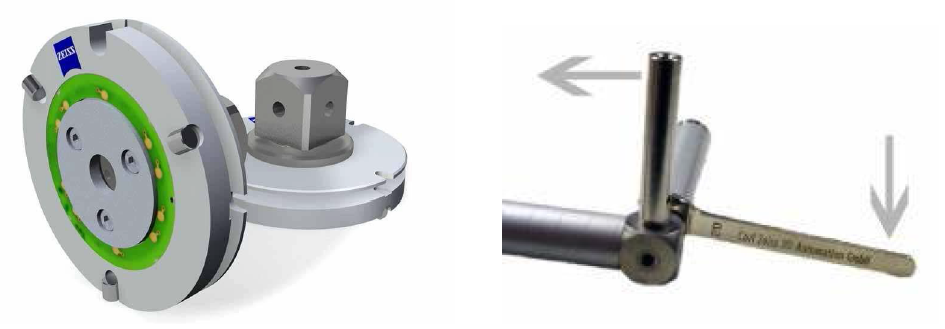

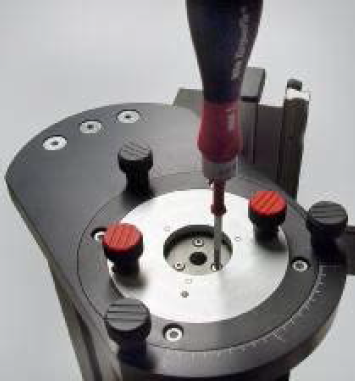

使用扭矩扳手
拧松吸盘上端的三个拧紧螺丝.
现在你可以水平旋转整套探针系统

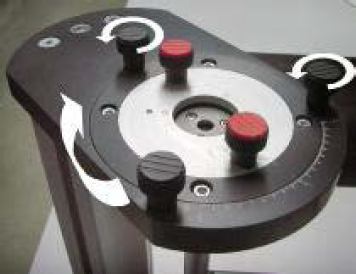

拧松顶端表盘上的黑色螺丝
通过转动表盘调整绕Z 轴水平旋转方向所需的角度。请务必检查探针系统需要旋转的方向。

垂直调整第二轴表盘上的棱镜
打开黄色拧紧螺丝用于水平导轨轻微横滑移动，然后拧紧（黄色螺丝）

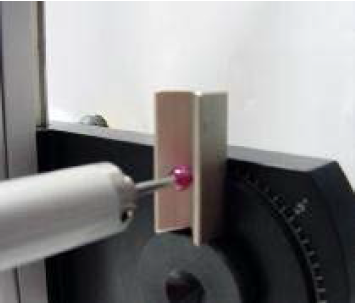

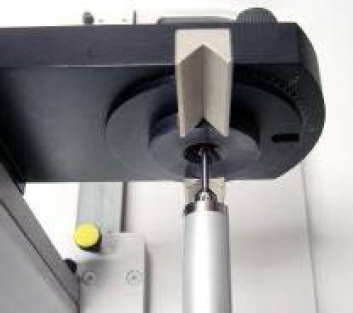

测球靠上垂直棱镜

如果已经调整了第一角度，重新拧紧黑色螺丝，然后轻轻地拧紧吸盘上的三个螺丝，检查测针是否依然在靠在棱镜的中心，使用扭矩扳手拧紧吸盘上的三个螺丝

调整第二个角度

调整绕Z 轴旋转的角度 固定测针在水平延长杆的末端棱镜载体插入定心辅助

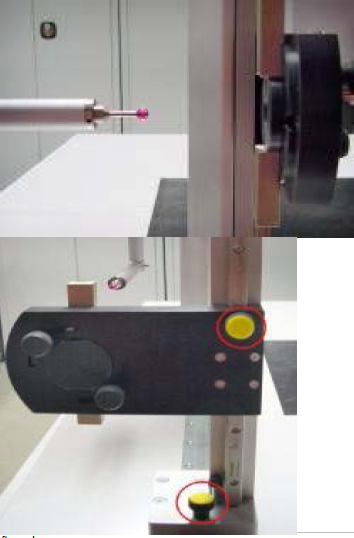

拧松棱镜载体的黄色螺丝，然后将其沿导轨进行移动

调整定心辅助到测针的相同高度
将棱镜载体往着测针方向仔细推动，直到测球精确的靠在中心位置

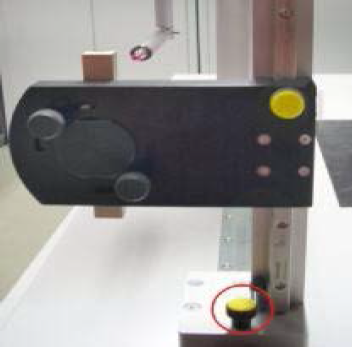

拧紧垂直导轨的黄色螺丝
现在棱镜调整到正确的高度
取下定心辅助和测针
