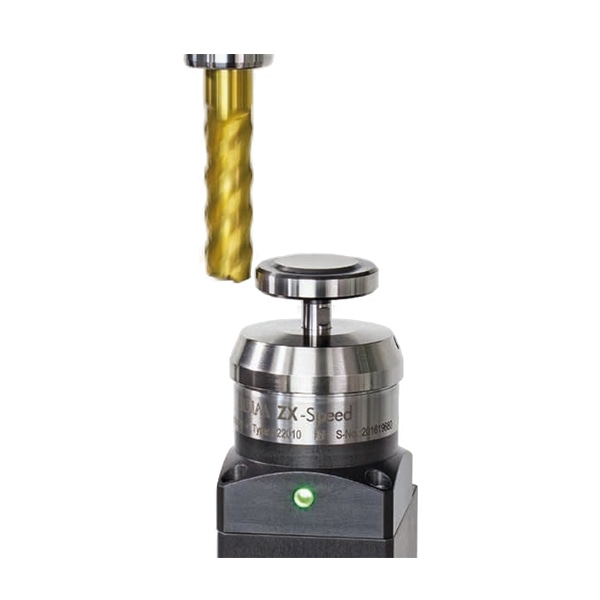

波龙(BLUM)ZX-Speed接触式对刀仪 刀具测头图1
待询价(提交订单10分钟内获取专属报价单)

自营波龙(BLUM)ZX-Speed接触式对刀仪 刀具测头

产品亮点:用于对刀和刀具破损检查的通用3D触头,精密,多功能,极为经济
品  牌
BLUM(波龙)
产品分类
接触式对刀仪
型  号
ZX-Speed
配送仓库
国内仓库
货  期
服务保障
发票保障
支付方式
支付宝 微信支付 银行转账

品牌专区

售前咨询:0769-22186189

产品详情

用于对刀和刀具破损检查的通用3D触头,精密,多功能,极为经济
在长度和半径方向上进行对刀以及刀具破损检查的经济解决方案。测量机构采用最现代的技术,通过光电方式生成开关信号,精密测量并确保流程安全。ZX-Speed 系列 —— 适合众多机床类型的可靠刀具测头。



一、亮点

1.1、无磨损地生成光电信号

波龙(BLUM)ZX-Speed接触式对刀仪 刀具测头

  • 开关信号通过阻断微型光栅触发

  • 相比于同类测头,可达到更高的测量速度和测量精度

  • 在最不利的条件下可靠进行对刀

  • 无磨损且持久稳定

1.2、高精度的现代测量机构

波龙(BLUM)ZX-Speed接触式对刀仪 刀具测头

  • 不受方位影响的精密开关特性

  • 稳定的偏转力

  • 最新一代的高品质 BLUM 测量机构

  • 没有不利的 3 引脚原理

  • 不存在高度敏感的换挡元件

1.3、最新传输技术

波龙(BLUM)ZX-Speed接触式对刀仪 刀具测头

  • ZX-Speed:缆线连接

  • ZX-Speed IR:红外线传输

  • ZX-Speed RC: BRC 无线电技术

  • DUO 双模式:使用一部接收器连续控制 2 个 IR 测量系统

  • 使用一部接收器连续控制多达 6 个无线电测量系统

  • TWIN 运行模式:在一部机床上同时使用 2 个无线电测量系统

  • 超长电池寿命


二、应用领域

用于对刀和刀具破损检查的 BLUM 刀具测头,BLUM 3D 刀具测头在 CNC 加工中心可执行各种测量和监控任务。

2.1、刀具破损检查,对中心刀具进行非接触式破损监控,例如用于钻头、铣刀、雕刻刀、丝锥和铰刀。

2.2、刀具长度测量,通过快速精密地测量长度,自动设置刀具并进行磨损监控。

2.3、刀具半径测量,通过快速精密地测量半径,自动测定刀具直径和磨损。

2.4、磨损补偿,在加工步骤之间进行测量,借此补偿刀具磨损。磨损值作为附加修正值,保存在刀具修正存储器中。

2.5、 温度补偿,补偿加工中心随温度变化的热性能。、

2.6、冷却剂环境,凭借现代的测量机构和坚固的设计,在冷却液中可靠、快速地进行测量。

2.7、适用于大批量生产,完美适用于在最严苛的条件下进行系列生产。



三、特性



波龙(BLUM)ZX-Speed接触式对刀仪 刀具测头

其他产品特性

  • 最大触测速度:2 m/min

  • 开关点重复精度:0.4 µm 2σ(标准版)

  • 最小刀具直径:1 mm*

  • 设备装置保护方式 IP68

  • 测量面可交换

  • 极其坚固

* 取决于刀具几何形状和材质。触测力不会毁坏刀具。




四、技术参数


防護等級 IP68
輸出功率 12 ...30 V/50 mA
接近方向 ±X, ±Y, -Z
XY | Z的量測力 1,7 N | 3,0 N
XY | Z最大偏角 ±11° | 6 mm
重覆性精度 0,4 μm 2σ
最大量測速度 2 m/min
最小刀具直徑 1 mm *
重量 700 g (包含10 m電纜)
