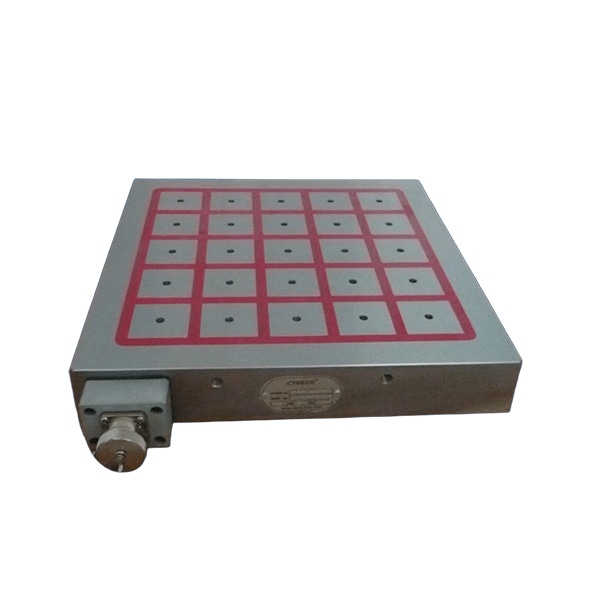

自营SCZY 电磁吸盘/电控永磁夹紧系统

夹紧力均匀分布于整个接触表面，工件无压力变形，保持全面开放状态，一次可完成全部加工。

 一、电控永磁回路原理图

• 只有在开关的瞬间过程中，电控永磁吸盘才使用电源，然后在完全保持在“开”“关”的位置，不需要电源。
• 使用过程中不产生热量，稳定性很好。
• 在托盘和方箱上装卸自由，灵活性极好。
• 不会由于断电使磁夹紧力小时，安全性最好。



二、突破传统局限

即使是最先进的机床也经常由于传统装夹系统的局限性而不能充分发挥作用，实际上用虎钳和压板来装夹工件并执行预期加工时，工件总是受到约束，因此必须进行多次装夹才能实现全部加工，严重影响生产效率。

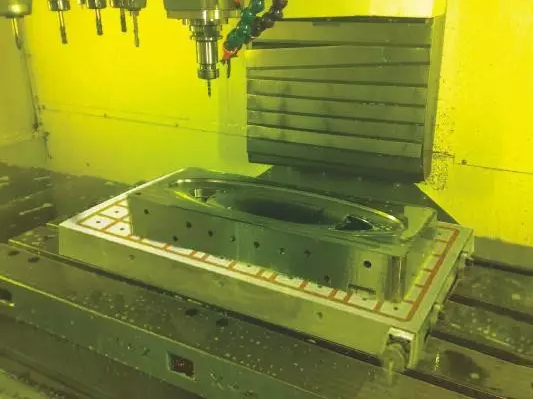

三、磁盘装夹

使用磁力装夹系统可使工件定位于磁力表面，即可作为机械基准，又可作为装夹区域。夹紧力均匀分布于整个接触表面，工件无压力变形，保持全面开放状态，一次可完成全部加工。

三、磁盘装夹

 四、规格型号

规格型号如下表，特别规格可以订做，高度有58MM或68MM两种选择，欢迎咨询。

型号	宽B	长L	高度H	磁极数
SC50-3033	300	330	58	16
SC50-3040		400	58	20
SC50-3049		490	58	24
SC50-3649	360	490	58	30
SC50-3664		640	58	40
SC50-3679		790	58	50
SC50-3694		940	58	60
SC50-36109		1090	58	70
SC50-3737	370	370	58	25
SC50-4234	420	340	58	24
SC50-4249		490	58	36
SC50-4264		640	58	48
SC50-4279		790	58	60
SC50-4294		940	58	72
SC50-42109		1090	58	84
SC50-4834	480	340	58	28
SC50-4849		490	58	42
SC50-4864		640	58	56
SC50-4879		790	58	70
SC50-4894		940	58	84
SC50-48109		1090	58	98
SC50-6034	600	340	58	36
SC50-6049		490	58	54
SC50-6064		640	58	72
SC50-6079		790	58	90
SC50-6094		940	58	108
SC50-60109		1090	58	123
