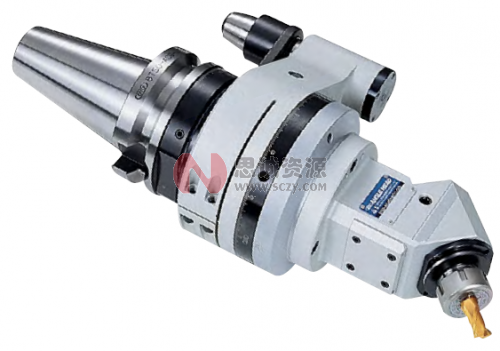

自营BIG大昭和 AG45 高精度弹簧夹头45°型角度头
产品亮点：采用45°专用固定壳体，可实现稳定的倾斜加工，搭配新倍比高精度弹簧夹头，通用性较强，能满足高精度加工需求。适配 BIG-PLUS 主轴及既有 BT 主轴，夹持直径范围较广，还备有刚性更高的强力S型
- 选配推荐
- 最新发布
产品详情
通过45°的专用固定壳体，实现稳定倾斜加工。
●采用新倍比高精度弹簧夹头，通用性强，可实现高精度加工。
新倍比高精度弹簧夹头型PAT. 夹持直径：φ1.5~φ13
| BIG-PLUS BBT基础柄 型号 | 图 | φd | φD | G | L | L1 | M | P | Q | φF | 对应 夹套 | 质量（kg） | ||
| 标准型（间距） | 强力型（间距） | 强力型（间距 80） | ||||||||||||
| BBT40-AG45/NBS10-215 | 1 | 1.5 ～ 10 | 30 | 30 | 215 | 100 | 122 | 20 | 51.5 | 90 | NBC10 | 5.7（65） | 6.6（65） | － |
| BBT40-AG45/NBS13-220 | 2.5 ～ 13 | 35 | 220 | 105 | 127 | 25 | NBC13 | 5.8（65） | 6.7（65） | － | ||||
| BBT50-AG45/NBS10-260 | 2 | 1.5 ～ 10 | 30 | 30 | 260 | 100 | 127 | 20 | 51.5 | 90 | NBC10 | 13.2（110） | 14.5（110） | 13.8 |
| BBT50-AG45/NBS13-265 | 2.5 ～ 13 | 35 | 265 | 105 | 132 | 25 | NBC13 | 13.3（110） | 14.6（110） | 13.9 | ||||
1.相对于机床主轴，刃具的旋转方向为反转。
2.附带螺母、扳手，不附带夹套。
3.可任意设定定位栓与传动键的角度以及刀尖方向。
4.安装至机床上时需使用定位块。定位块请另行订购。
5.如果从定位块供给冷却液，冷却液可以通过本体喷射至刀尖。
6.根据不同的机床、机种有可能出现不能自动换刀的情况。
7.无法使用立铣刀专用夹套(NBCO-OEAA)。
