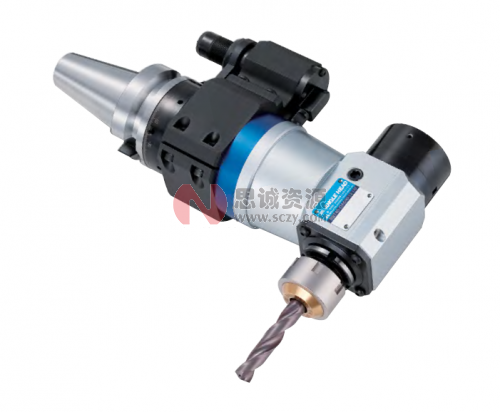

自营日本BIG角度头AG90系列BBT/BT

大幅缩短多面加工所需时间。 采用两面定位BIG-PLUS规格，刚性更加提高。

大幅缩短多面加工所需时间。

采用两面定位BIG-PLUS规格，刚性更加提高。

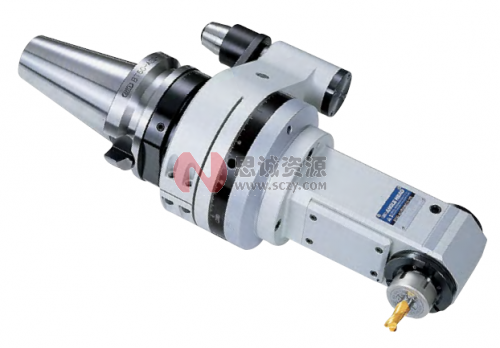

新倍比高精度弹簧夹头PAT.   夹持直径：φ0.25~φ20

1.相对于机床主轴，刃具的旋转方向为反转。

2.附带螺母、扳手，不附带夹套。

3.可任意设定定位栓与传动键槽的角度以及刀尖方向。

4.安装至机床上时需使用定位块，定位块请另行订购。

5.如果从定位块供给冷却液.冷却液可以通过本体喷射至刀尖。

6.根据不同的机床、机种有可能出现不能自动换刀的情况。

7.无法使用立铣刀专用夹套(NBCO-OEAA)。

1.相对于机床主轴，刃具的旋转方向为反转。

2.附带螺母、板手.不附带夹套。

3.可任意设定定位栓与传动键槽的角度以及刀尖方向。

4.安装至机床上时需使用定位块。定位块请另行订购。

5.如果从定位块供给冷却液，冷却液可以通过本体喷射至刀尖。

6.根据不同的机床、机种有可能出现不能自动换刀的情况。

7.无法使用立铣刀专用夹套(NBCO-OEAA)。

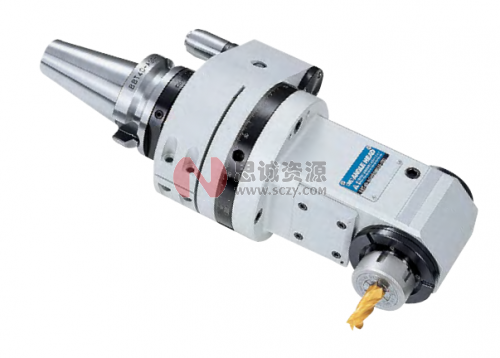

新倍比高精度弹簧夹头型 PAT.     夹持直径：φ0.25~φ20

○在夹持部采用了高精度的新倍比高精度弹簧夹头，从而实现高跳动精度。

1.相对于机床主轴，刃具的旋转方向为反转。

2.附带螺母、板手.不附带夹套。

3.可任意设定定位栓与传动键梧的角度以及刀尖方向。

4.安装至机床上时需使用定位块。定位块请另行订购。

5.如果从定位块供给冷却液，冷却液可以通过本体喷射至刀尖。

6.根据不同的机床、机种有可能出现不能自动换刀的情况。

7.无法使用立铣刀专用夹套(NBCO-OEAA)。

○双头（180°对角） PAT.   夹持直径：φ1.5~φ10

*小型双头设计。1个角度头可进行对称的加工，而且减少了刀库装刀数量。

1.相对于机床主轴.刃具的旋转方向为一边正转、另一边反转。

2.附带螺母、扳手.不附带夹套。

3.不会同时正转。

4.可任意设定定位栓与传动键槽的角度以及刀尖方向。

5.安装至机床上时需使用定位块。定位块请另行订购。

6.如果从定位块供给冷却液.冷却液可以通过本体喷射至刀尖。

7.根据不同的机床、机种有可能出现不能自动换刀的情况。

8.无法使用立铣刀专用夹套(NBCO-OEAA)。

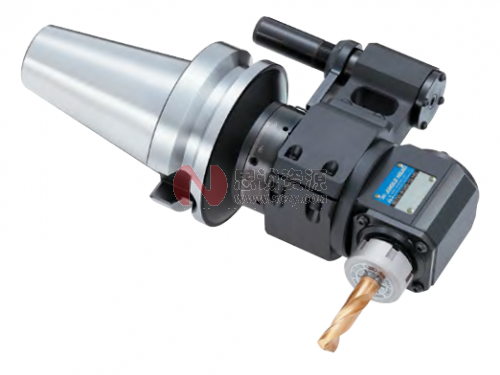

外转内冷型    夹持直径：φ2.5~φ13

○通过定位块实现刀尖给油！

1.相对于机床主轴.刃具的旋转方向为反转。

2.本产品为带油孔钻头专用.不给油时切勿使用。

3.螺母需使用密封结构的完美油封螺母.并未附带.请另行订购。

4.请另外购买夹套。

5.附带扳手、调节螺丝。

6.可任意设定定位栓与传动键槽的角度以及刀尖方向。

7.安装至机床上时需使用定位块。定位块请另行订购。

8.根据不同的机床、机种有可能出现不能自动换刀的情况。

加长型  PAT.   夹持直径：φ0.25~φ20

○最适用于大型工件的内径横孔加工及键槽加工。

  除BIG标准品外，+100mm、+200mm、+300mm的加长型也已标准化。

1.相对于机床主轴，刃具的旋转方向为反转。

2.附带螺母、板手.不附带夹套。

3.双头不会同时正转。

4.可任意设定定位栓与传动键槽的角度以及刀尖方向。

5.无法使用立铣刀用夹套。

6.安装至机床上时需使用定位块。定位块请另行订购。

7.根据不同的机床、机种有可能出现不能自动换刀的情况。

8.如果从定位块供给冷却液，冷却液可以通过本体喷射至刀尖。

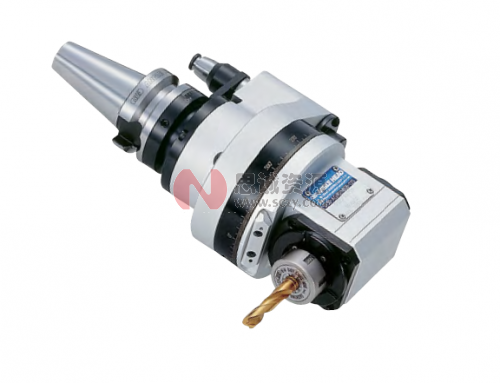

轻巧型  PAT.  夹持直径：φ2.5~φ13

*具备了钻孔所必要的性能与精度，实现了小型、轻量设计!

1.相对于机床主轴，刃具的旋转方向为反转。

2.附带螺母、板手.不附带夹套。

3.无法使用立铣刀专用夹套(NBCO-OEAA)。

4.可任意设定定位栓与传动键槽的角度以及刀尖方向。

5.安装至机床上时需使用定位块。定位块请另行订购。

6.如果从定位块供给冷却液，可在图示的PT1/8处连接冷却管。

7.根据不同的机床、机种有可能出现不能自动换刀的情况。

BBT30轻量型   夹持直径：φ3~φ6

*符合30号加工中心的ATC重量限制。

1.相对于机床主轴，刃具的旋转方向为正转。

2.可任意设定定位栓与传动键槽的角度以及刀尖方向。

3.安装至机床上时需使用定位块。定位块请另行订购。

4.不附带专用夹套.请另行订购。

*专用夹套

采用高通用性的φ32铣刀柄，可要于夹持多种直径的刃具。

HMC32型

○标准型

*适用于最主流的直柄刃具的高刚性立铣刀柄系列

○强力型

*比标准型刚性提高30%

1.相对于机床主轴，刃具的旋转方向为正转。

2.可任意设定定位栓与传动键槽的角度以及刀尖方向。

3.安装至机床上时需使用定位块。请另行订购。

4.如果从定位块供给冷却液，冷却液可以通过本体喷射至刀尖。

5.根据不同的机床、机种有可能出现不能自动换刀的情况。

6.附带板手。（型号：FK80*90)

对应带中心出水功能机床的中心内冷型角度头

●无需进行向定位块导入冷却液的作业。

对应主轴中心内冷

TAG90/HMC32型

●标准型

●强力S型

*比标准型刚性提高30%

1.相对于机床主轴，刃具的旋转方向为正转。

2.可任意设定定位栓与传动键槽的角度以及刀尖方向。

3.安装至机床上时需使用定位块。请另行订购。

4.无法通过定位栓给油。

5.最大冷却液压强7MPa  最高冷却液流量30L/min。

6.请勿在不喷出冷却液的状态下旋转。

7.根据不同的机床、机种有可能出现不能自动换刀的情况。

8.附带板手。（型号：FK68-75L）

面铣型

●通过采用高刚性轴承及最适主轴尺寸，提高寿命！

●最大输出功率可达20Kw（1,500min时）

●采用90°等分调整机构，刀尖调整后可以90度为单位进行调节。（调节精度±5′）

尺寸图中（）尺寸是安装了φ80.厚50的面铣刀盘时的尺寸。

1.相对于机床主轴，刃具的旋转方向为反转。

2.安装至机床上时需使用定位块。定位块请另行订购。

3.无法通过定位栓供给冷却液。

4.可任意设定定位栓与传动键的角度以及刀尖方向。

5.根据不同的机床、机种有可能出现不能自动换刀的情况。

转接头的规线设置在中心，实现了高刚性加工，最大限度的减少ATC及库干涉。

组合型

●标准型

●强力S型

*比标准型刚性提高30%

1.相对于机床主轴，刃具的旋转方向为正转。

2.可任意设定定位栓与传动键槽的角度以及刀尖方向。

3.安装至机床上时需使用定位块。请另行订购。

4.如果从定位块供给冷却液，冷却液可以通过本体喷射至刀尖。

5.根据不同的机床、机种有可能出现不能自动换刀的情况。

5.附带扳手。

对应带中心出水功能机床的中心内冷型角度头

●无需进行向定位块导入冷却液的作业。

对应主轴中心内冷

TAG90/组合型

 ●标准型

●强力S型

*比标准型刚性提高30%

1.相对于机床主轴，刃具的旋转方向为正转。

2.可任意设定定位检与传动键槽的角度以及刀尖方向。

3.安装至机床上时需使用定位块。请另行汀购。

4.无法通过定位栓给油。

5.最大冷却液压强7MPa   最高冷却液流量30L/min。

6.请勿在不喷出冷却液的状态下旋转。

7.根据不同的机床、机种有可能出现不能自动换刀的情况。

8.附带扳手。

组合型  AG35转接头系列

●转接头种类丰富，支持所有加工。

新倍比高精度弹簧夹头 PAT.

1.夹套、扳手请另行订购。

高精度强力铣刀柄

1.附带扳手。（型号：FK45-50L）

Hi-JET外转内冷刀柄

1.螺母需使用密封结构的完美油封螺母（另售）

2.夹套、扳手请另行订购。

3.使用时请订购止转块组合。（型号：AG35-BL）

4.允许冷却液压强为2MPa

浮动攻丝刀柄B型（带自动定深功能）

1.丝锥夹套请另行订购。

面铣刀柄

※在AG35-FMA25.4-20、AG35-FMA25.4-30/AG35-FMH22-30、AG35-FMH27-20上分别安装50mm、40mm、50mm厚的刀具时，刀尖位置将会比角度头本体的φ125外壳高出7.5mm。

莫氏刀柄转换套

攻丝型

●具有自动定深功能，可精确控制攻丝深度。

  通过将角度头的转速减至1/2，提高了传递扭矩。（BBT30除外）

1.相对于机床主轴，刃具的旋转方向为反转。

2.不附带TC丝锥夹套及NBC夹套，请另行购买。

3.可任意设定定位栓与传动键的角度以及刀尖方向。

4.由于丝锥的转速减至机床的1/2,编程时请注意进给速度。（除BBT30)

5.安装至机床上时需使用定位块。定位块请另行订购。

6.BBT30型无自动定深机构。

7.如果从定位块供给冷却液，冷却液可以通过本体喷射至刀尖。

8.根据不同的机床、机种有可能出现不能自动换刀的情况。
