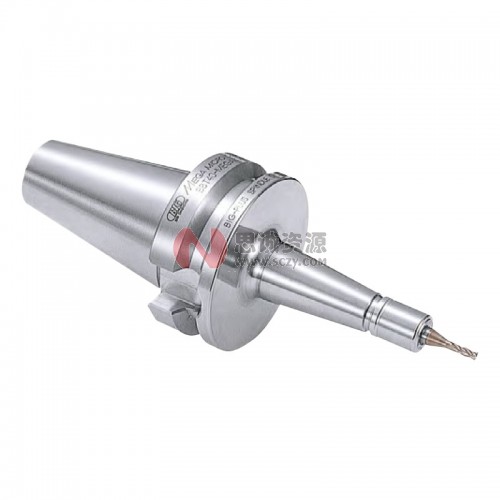

自营日本BIG侧固式立铣刀柄

BIG-PLUS BBT基础柄 型号	BT基础柄 型号	图	φd （H5）	φD	φD1	L	L1	L2	H	H1	H2	G	质量 （kg）
BBT30-ISL 6-  60	ー	1	6	25	ー	60	38	ー	（85）	18	ー	M  6	0.52
-ISL  8-  60			8	28								M  8	0.55
-ISL10-   60			10	35					45	20		M10	0.64
-ISL12-   60			12	42					48	22.5		M12	0.74
-ISL16-   60			16	48					53	24		M14	0.81
BBT40-ISL12- 75	ー	1	12	42	ー	75	48	ー	（110）	22.5	ー	M12	1.5
-ISL16-  75			16	48					53	24		M14
-ISL20-   75	BT40-ISL20-  75		20	52					55	25		M16	1.6
-ISL25-   90	-ISL25-   90	2	25	63.5		90	63		60	24	25	M18×P2	2.1
-ISL32-105	-ISL32-105		32	72		105	ー		82	24	28	M20×P2	2.9
BBT50-ISL16- 90	ー	1	16	48	ー	90	52	ー	（145）	24	ー	M14	4.4
-150		3			56.5	150	60	112	（205）				5.0
-ISL20-   90	BT50-ISL20-  90	1	20	52	ー	90	52	ー	（145）	25	ー	M16	4.5
-150	ー	3			60.5	150	60	112	60				5.3
-ISL25-105	-ISL25-105	2	25	65	ー	105	67	ー	60	24	25	M18×P2	4.6
-150	ー					150	112						5.3
-ISL32-105	-ISL32-105	2	32	72	ー	105	67	ー	90	24	28	M20×P2	5.3
-150	ー					150	112						6.1
-ISL40-120	-ISL40-120	2	40	90	ー	120	82	ー	90	30	32	M20×P2	6.5
-150	ー					150	112						8.1
-ISL42-120	-ISL42-120	2	42	90	ー	120	82	ー	90	30	32	M20×P2	6.5
-150	ー					150	112						8.0
-ISL50-121	-ISL50-121	2	50	99.5	ー	121	83	ー	90	35	35	M24×P2	7.2

BT柄型号中"-"记号的无标准品，请选用BBT基础柄。
1.带内冷孔，但在使用中心内冷时需封住排气孔。
2.在钻孔加工中使用中心内冷时，请使用侧固式钻孔刀柄型。（参阅A121)
3.( )中的H尺寸是指到拉钉底部位置的参考尺寸。

 [加强栓型]BIG标准品
•加强栓固定，立铣刀用侧固刀柄。

BIG-PLUS (BBT基础柄）在BIG-PLUS主轴和既有的BT主轴上均可使用。
